Водяное отопление частного дома: устройство и выбор схемы

Водяное отопление передаёт тепло от котла или другого теплогенератора к радиаторам, конвекторам и контурам тёплого пола через замкнутую сеть труб. Нагретый теплоноситель идёт по подаче, отдаёт тепло в комнатах и возвращается по обратке. Чтобы система работала предсказуемо, мало купить котёл подходящей мощности: нужны расчёт теплопотерь комнат, согласованные температуры контуров, достаточный расход теплоносителя и возможность удалить воздух, заполнить и обслужить сеть.

Для большинства новых домов с несколькими комнатами отправная точка — насосная закрытая система с понятной двухтрубной или коллекторной разводкой. Но готовую схему выбирают по плану дома и оборудованию, а не по площади из рекламной таблицы. Если вы ещё не решили, чем нагревать дом, сначала сравните источники отопления частного дома. Здесь разберём именно водяной контур: из чего он состоит, как выбрать разводку и что проверить до первого сезона.

Как устроен контур и куда идёт теплоноситель

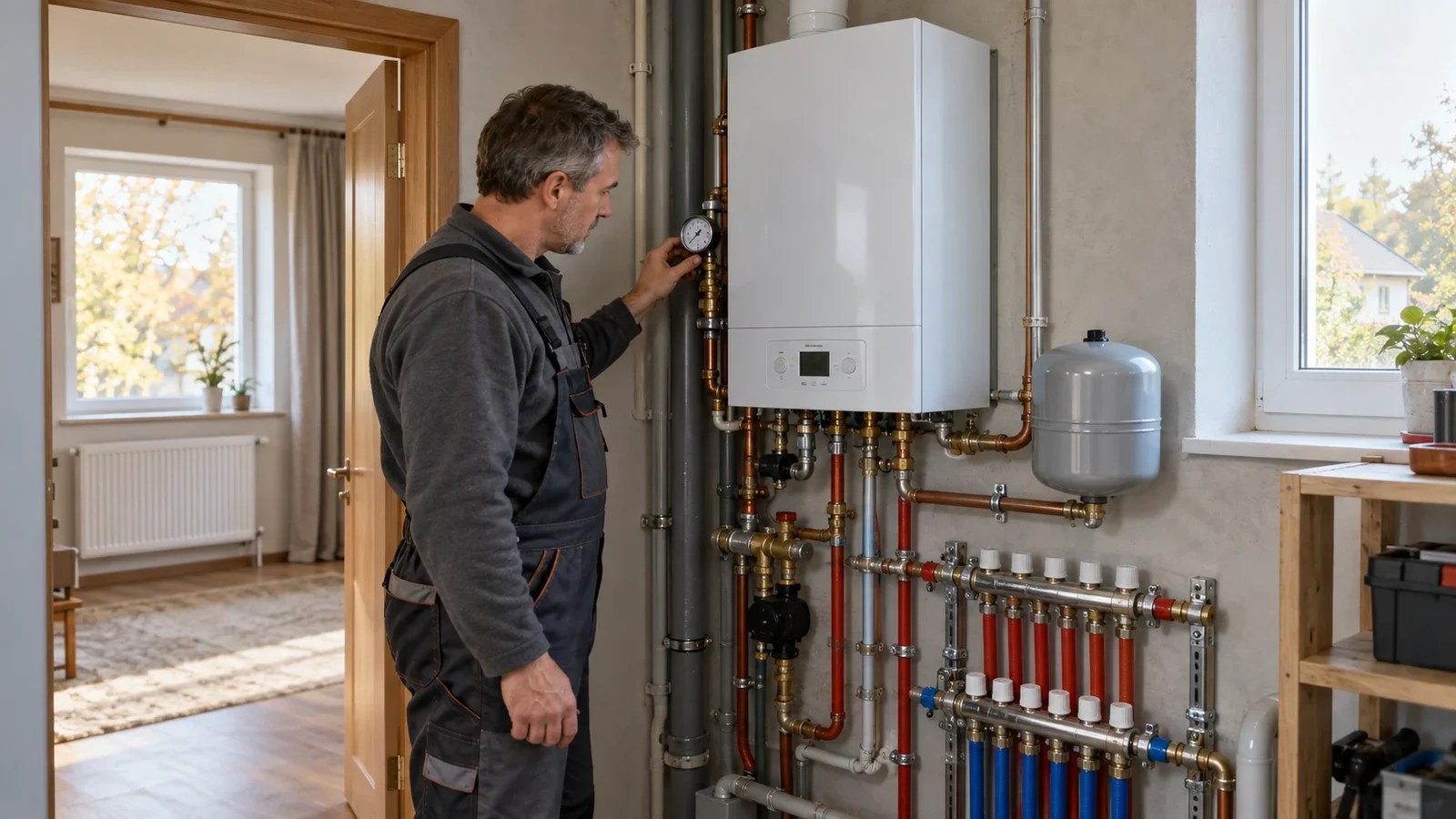

В простой радиаторной системе путь выглядит так: источник тепла → подающая линия → отопительные приборы → обратная линия → источник тепла. Насос поддерживает циркуляцию, а автоматика изменяет работу источника и зон по запросу на тепло. Воздух из контура удаляют через предусмотренные проектом устройства; изменение объёма воды при нагреве принимает расширительный бак. Запорная арматура позволяет обслужить отдельные узлы, не разбирая всю сеть.

В реальном доме контур часто сложнее. Отдельные ветки могут вести к этажам, радиаторам, тёплому полу и бойлеру косвенного нагрева. У каждого потребителя свои требования к температуре и расходу. Поэтому «подключить всё к одной трубе» не означает получить управляемую систему. Гидравлическую схему составляют вместе со схемой автоматики: важно понимать, что произойдёт, когда термостаты закроют часть веток или одновременно запросят тепло несколько зон.

Вода отопления и вода из крана в обычной закрытой системе не являются одним и тем же контуром. Тепло для бытовой горячей воды может передаваться через теплообменник или бойлер. Не соединяйте отопительные трубы с питьевым водопроводом по принципу «так проще»: узел подпитки и защита от обратного потока должны соответствовать проекту и оборудованию.

Какие узлы действительно нужны

Не все перечисленные узлы покупаются отдельно. Часть уже встроена в котёл или насосный модуль. Проверяйте паспорт выбранной модели и итоговую схему: дублирование встроенного насоса либо отсутствие необходимого бака одинаково мешают нормальной работе. Дополнительный гидравлический разделитель тоже не является обязательным для любого дома; когда нужна гидрострелка, зависит от числа контуров и гидравлической схемы.

Почему мощность котла не выбирают только по квадратным метрам

Две комнаты одинаковой площади могут терять разное количество тепла: влияют ограждающие конструкции, окна, высота, вентиляция, климат и соседние неотапливаемые зоны. Сначала определяют теплопотери по помещениям, затем подбирают отопительные приборы и температурный режим. После этого выбирают источник с учётом его диапазона регулирования и нагрузки на горячую воду, если она включена в задачу.

Завышенная паспортная мощность сама по себе не исправит холодный дальний радиатор. Причина может быть в недостаточном расходе, воздухе, настройке клапанов, неправильно подобранном приборе или теплопотерях комнаты. Равным образом котёл «с запасом» не заменяет проверку электрической мощности дома, дымохода, подачи воздуха и требований конкретной модели.

Как выбрать разводку: однотрубная, двухтрубная или коллекторная

Разводка отвечает на вопрос, как подача и обратка проходят по дому. Она не определяет топливо котла и не отменяет расчёт расхода. Подробное сравнение конфигураций вынесено в материал о схемах отопления частного дома; здесь — ориентиры для решения на стадии проекта.

Нельзя честно назначить один вариант по порогу вроде «до 100 м² — однотрубная, больше — двухтрубная». Важны планировка, этажность, количество приборов, возможность проложить трубы и требования к регулированию. Даже в небольшом доме двухтрубная сеть бывает удобнее, если помещения используются по разному расписанию. В уже построенном доме стоимость и объём вмешательства могут сделать сохранение рабочей трассы разумнее полной замены.

«Ленинградка» и другие однотрубные варианты требуют собственных узлов подключения и расчёта, а не простого последовательного соединения батарей. Если у вас уже такая сеть, оцените состояние магистрали и возможность балансировки до решения о переделке. Для новой системы выбирайте вариант по расчётному расходу и удобству обслуживания, а не по количеству труб на картинке.

Радиаторы и тёплый пол в одном доме

Радиаторы и водяной тёплый пол могут работать от одного источника тепла, но не обязательно от одной и той же температуры подачи. Требуемые параметры зависят от теплоотдачи приборов, конструкции пола, покрытия и допустимых режимов оборудования. Проект должен показать, как задаётся температура каждого контура: настройкой самого источника, отдельным смесительным узлом или иной схемой, разрешённой производителем.

Если смешать высокотемпературную радиаторную подачу с петлёй пола без предусмотренного ограничения, возможен перегрев конструкции и покрытия. Если, наоборот, понизить температуру всей системы ради пола, ранее установленные радиаторы могут перестать покрывать теплопотери комнат. Решение проверяют расчётом теплоотдачи обоих типов приборов при фактических температурах. Не принимайте «тёплый пол везде» за способ обойти расчёт теплопотерь: большие потери через ограждения и ограничения по покрытию могут потребовать дополнительных приборов.

При проектировании сразу определите, где будут коллекторы, приводы, термостаты и доступ к обслуживанию. Скрытая петля без доступных промежуточных соединений удобна, когда есть исполнительная схема её расположения. Она пригодится до сверления пола, установки перегородок или ремонта покрытия.

Насос, расширительный бак и давление: где возникают ошибки

Насос подбирают по расходу и сопротивлению самого неблагоприятного рабочего пути с учётом поведения клапанов и нескольких зон. Только значение максимального напора на коробке не показывает, как насос поведёт себя в конкретной системе. После монтажа режим проверяют по работе контуров, шуму и возможности регулировки. Если насос уже встроен в котёл, дополнительный ставят лишь тогда, когда этого требует согласованная схема.

Расширительный бак компенсирует рост объёма теплоносителя при нагреве. Его размер и предварительную настройку выбирают под объём, высоту и температурный режим системы, а не по принципу «такой же бак у соседа». Манометр и предохранительный клапан помогают контролировать и ограничивать давление; клапан нельзя перекрывать запорным краном вопреки схеме производителя. Нормальное давление и допустимая температура различаются у оборудования — ориентируйтесь на паспорт и проект, а не на универсальную цифру из статьи.

Воздух может мешать циркуляции и давать шум, но не всякий холодный радиатор означает завоздушивание. Прежде чем снова выпускать воздух, сравните подачу и обратку, проверьте открытие клапанов, работу насоса, состояние фильтра и настройку соседних веток. Если давление заметно меняется между холодным и горячим состоянием или срабатывает клапан сброса, работу расширительного бака и причины перегрева должен проверить специалист. О причинах звуков отдельно написано в разборе шумов в трубах отопления.

Вода или незамерзающий теплоноситель для дачи

Для дома постоянного проживания обычно рассматривают воду, если система и помещения защищены от замерзания. Сезонный дом может потребовать другого решения, но антифриз нельзя просто залить в любую готовую сеть. Сначала проверяют, допускают ли его котёл, насос, уплотнения, радиаторы и арматура; какой именно состав разрешён; как меняются расчёт расхода и размер расширительного бака. Инструкция производителя важнее общего совета «взять любой незамерзающий состав».

Антифриз не заменяет продуманную защиту дома при длительном отключении электричества. Насосная система без питания перестаёт циркулировать; при сильном охлаждении могут пострадать не только отопительные трубы, но и бытовая вода, водонагреватель, сифоны. Для сезонного проживания продумайте вместе с проектировщиком режим дежурного отопления, резервное питание, слив уязвимых контуров и порядок консервации. Выбирайте одно согласованное решение для всего дома, а не только для радиаторов.

Что проверить до монтажа и первого запуска

До закупки оборудования соберите исходные данные. Потребуются план с назначением помещений, конструкция стен и перекрытий, окна, вентиляция, место котла, доступный энергоноситель, трассы труб и сценарий проживания. Отдельно отметьте помещения, где нужна иная температура или есть риск промерзания. По этим данным выполняют расчёт теплопотерь и раскладку отопительных приборов. Если проект обещает «подобрать всё по общей площади» без комнаты за комнатой, попросите показать расчётную основу.

Перед закрытием труб и отделкой полезен короткий контрольный список:

• На чертеже видны подача, обратка, направление потока, регулирующие и запорные устройства каждой ветки.
• Характеристики котла, радиаторов и пола согласованы по рабочим температурам, расходу и допустимому теплоносителю.
• Насос и арматура подобраны по расчётным режимам, а обслуживание фильтра, бака и клапанов доступно без разрушения отделки.
• Узлы скрытой прокладки сфотографированы с привязкой к постоянным ориентирам; есть схема фактической трассы.
• Предусмотрены заполнение, удаление воздуха, опорожнение и испытание сети по проекту и инструкциям оборудования.

После монтажа проводят испытание на герметичность по программе, подходящей для установленных материалов и приборов. Давление испытания нельзя взять из чужой статьи: предельные значения у котла, труб, радиаторов и арматуры различаются. Затем систему заполняют, удаляют воздух, запускают источник, проверяют циркуляцию во всех ветках и настраивают расход и автоматику. Повторный осмотр после прогрева помогает увидеть соединения и приборы в рабочем режиме. Если запуск приходится на осень, используйте отдельный список проверок перед отопительным сезоном.

Газовое подключение, дымоудаление, электропитание котла и работа с защитными устройствами требуют соблюдения проекта и инструкций производителя. Если вы сами монтируете часть трубопроводов, согласуйте границу работ заранее: специалисту для проверки нужны доступные узлы, исполнительная схема и сведения о фактически установленных компонентах. Пуск котла не должен превращаться в поиск неизвестных соединений под готовым полом.

Когда переделывать существующую систему

Замена всех труб не всегда нужна. Если в доме холодно, сначала разделите причины на три группы: дом теряет больше тепла, чем покрывают приборы; тепло не доходит до нужной ветки; источник не выдаёт требуемый режим. Для этого сопоставляют температуру помещений с погодой и настройками, проверяют работу приборов, насосов, клапанов и состояние фильтров. Так можно отличить необходимость утепления или балансировки от необходимости нового котла.

Перед частичной модернизацией проверьте совместимость старых радиаторов, труб и нового источника по давлению, температуре и загрязнению теплоносителя. Если добавляете тёплый пол или отдельный этаж, пересчитайте расход, сопротивление и управление всей системы. Подключить новую ветку к свободному тройнику недостаточно: это может изменить работу существующих радиаторов. Если устраняете систематический шум или неравномерный прогрев, сначала документируйте фактическую схему, а уже потом заказывайте новые узлы.

Итоговое решение для дома должно помещаться на одном понятном комплекте чертежей: где источник, как идут подача и обратка, какие есть зоны, какая температура нужна приборам, как система защищена и как её обслуживать. Это важнее обещания «самого экономичного отопления» без исходных данных. Стоимость монтажа имеет смысл сравнивать только по одинаковому составу проекта, оборудования, скрытых работ, испытаний и пусконаладки.
