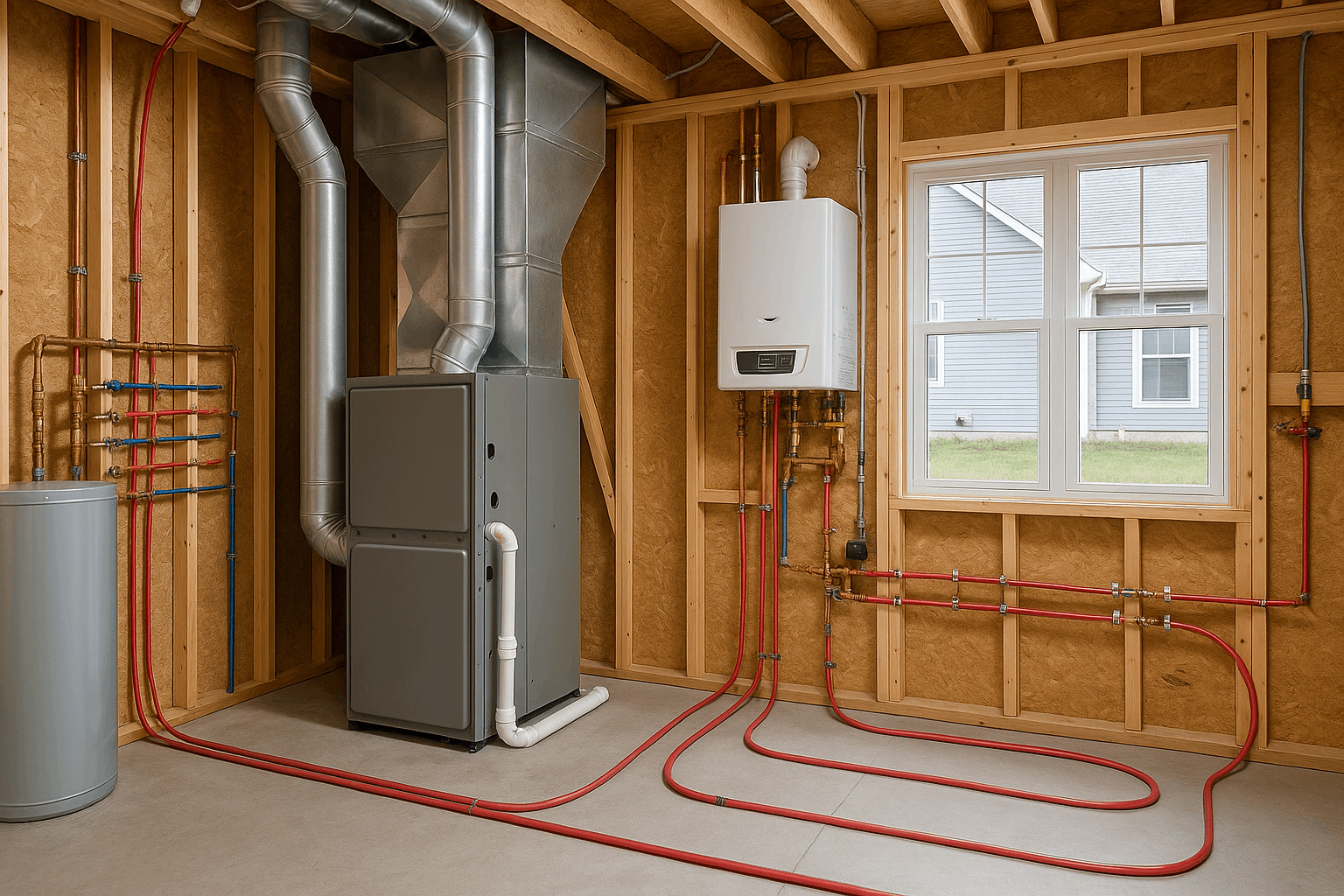

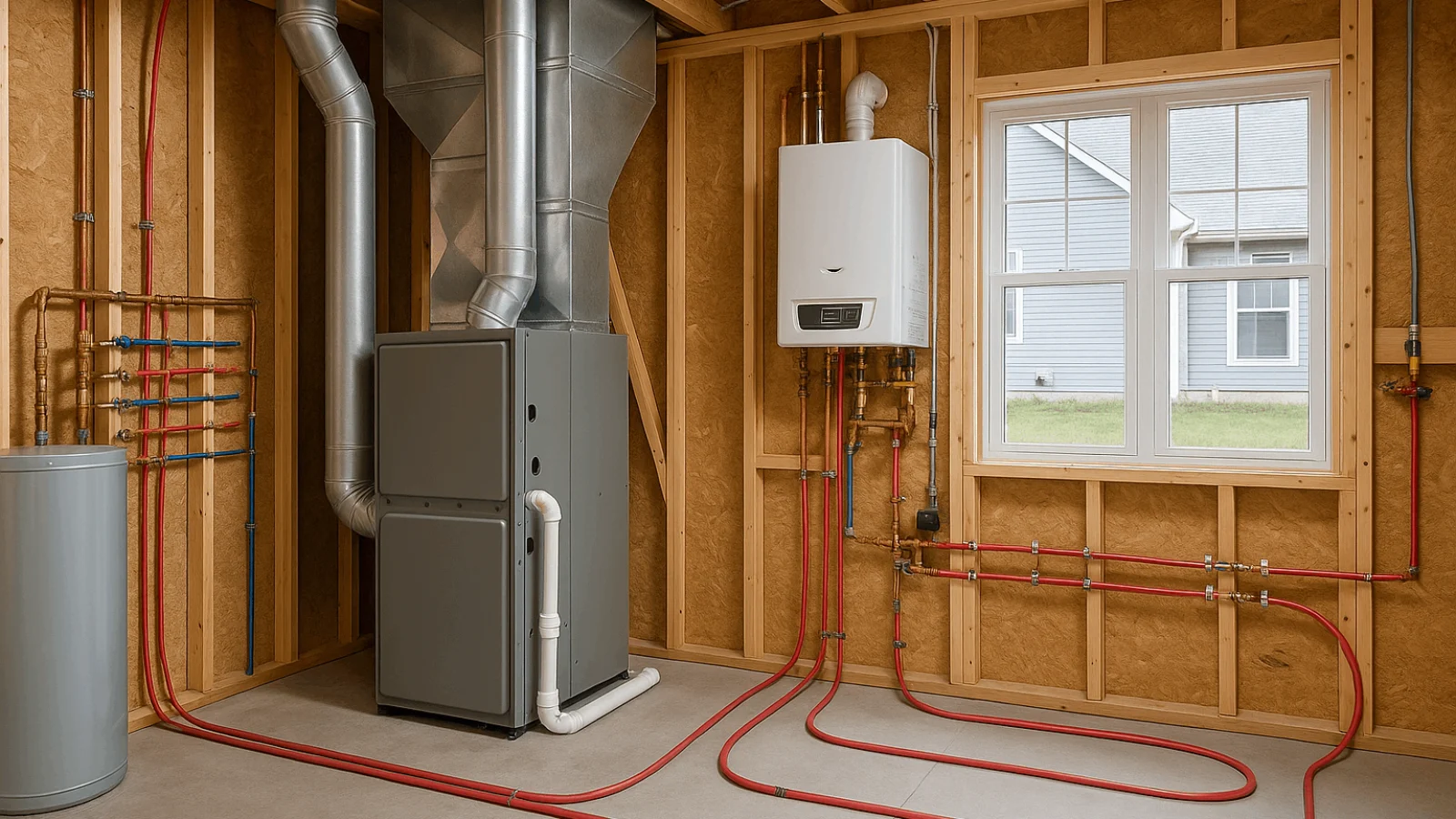

Выбор схемы отопления — один из ключевых этапов при устройстве инженерных систем в частном доме. От схемы зависит эффективность обогрева, равномерность распределения тепла, расход энергии, комфорт проживания и даже долговечность котельного оборудования. Правильная схема способна снизить теплопотери, обеспечить стабильную температуру в каждой комнате и оптимизировать расходы на отопление.
В частном строительстве используется несколько десятков разновидностей схем, но в основе лежат всего несколько принципов, которые определяют способ распределения теплоносителя. Чтобы понимать, какую из схем выбрать под свой дом, важно разобраться в базовых типах, их преимуществах, недостатках и особенностях работы.
Если вы впервые знакомитесь с системой отопления, рекомендуем начать со статьи о водяном отоплении частного дома — в ней подробно разобрано устройство радиаторов, котлов и теплопередачи. Это создаст хорошую базу для понимания того, как работают различные схемы.
В этом материале разберём типовые варианты разводки отопления, принципы их функционирования и особенности применения в домах разной площади — от небольших одноэтажных до крупных коттеджей с несколькими контурами.
Какие схемы отопления применяются в частных домах
В частном домостроении используется четыре основных типа схем:
- однотрубная система отопления;
- двухтрубная система отопления;
- коллекторная (лучевая) схема;
- комбинированные и смешанные схемы.
Также есть отдельные разновидности:
- вертикальная и горизонтальная разводка;
- открытая и закрытая система;
- схемы с естественной или принудительной циркуляцией.
Все эти варианты решают одну задачу — равномерно распределить тепло по всем помещениям, но делают это по-разному.
Однотрубная система отопления: простая и экономичная
Однотрубная система — одна из самых популярных схем в небольших домах и дачах. Она представляет собой единую магистраль, по которой теплоноситель последовательно проходит через все радиаторы, постепенно остывая.
В статье о однотрубной системе отопления подробно рассмотрены её плюсы и минусы, однако здесь важно понимать общий принцип: чем дальше радиатор находится от котла, тем ниже его температура.
Преимущества однотрубной схемы:
- минимальное количество труб;
- невысокая стоимость монтажа;
- простота разводки;
- подходит для компактных домов.
Недостатки:
- сложность регулировки тепла;
- риски неравномерного прогрева;
- необходима точная балансировка;
- чувствительность к ошибкам монтажа.
Однотрубная система хорошо работает в домах до 70–100 м², где радиаторов немного, а протяжённость магистрали минимальна.
Двухтрубная система отопления: равномерное распределение тепла
В двухтрубной схеме радиаторы подключаются параллельно: одна труба подаёт горячий теплоноситель, другая отводит охлаждённый. Благодаря этому каждый радиатор получает тепло с одинаковой температурой, а система работает стабильно.
Подробно устройство двухтрубной схемы описано в статье о двухтрубной системе отопления, где объясняются варианты исполнения и их влияние на равномерность прогрева.
Преимущества:
- одинаковая температура во всех помещениях;
- возможность индивидуальной регулировки радиаторов;
- высокая эффективность даже в больших домах;
- устойчивость к теплопотерям.
Недостатки:
- большая длина труб;
- стоимость выше, чем у однотрубной;
- нужна точная проектировка.
Двухтрубная схема подходит для большинства современных частных домов, особенно если площадь превышает 120 м² или требуется стабильный прогрев всех комнат.
Коллекторная (лучевая) схема отопления: современный стандарт частного дома
Коллекторная система — одна из самых удобных и технологичных схем. Каждый радиатор или контур тёплого пола имеет отдельную подводку от коллектора (гребёнки). Все контуры независимы и регулируются отдельно, что обеспечивает максимальный контроль над температурой в каждом помещении.
Преимущества коллекторной схемы:
- идеально ровный прогрев;
- скрытая разводка труб;
- удобная регулировка температуры;
- возможность полного отключения отдельных контуров;
- долгий срок службы системы.
Недостатки:
- высокая стоимость монтажа;
- сложность проектирования;
- необходимость дополнительного оборудования.
Коллекторные схемы особенно эффективны в больших домах, коттеджах сложной планировки, а также в домах, где используется много тёплых полов. При описании проектирования можно ненавязчиво сослаться на страницу о проектировании отопления, где подробно объясняется создание схем и расчётов.
Вертикальная и горизонтальная разводка отопления
Разводка отопления может быть вертикальной или горизонтальной.
Вертикальная схема применяется в домах с несколькими этажами. Её особенность — подача теплоносителя через стояки, от которых отходят ответвления к радиаторам.
Горизонтальная схема характерна для одноэтажных домов или домов с небольшой площадью. Она проще в монтаже и обеспечивает удобство регулировки.
Каждый вариант имеет свои особенности, и выбор зависит от архитектуры дома.
Открытая и закрытая система отопления
Эти схемы отличаются типом расширительного бака.
Открытая система использует открытый бак, куда может попадать воздух. Она подходит для систем с естественной циркуляцией, но требует постоянного контроля уровня воды.
Закрытая система использует мембранный бак и полностью изолирована от воздуха.
Преимущества закрытой схемы:
- отсутствие испарения воды;
- стабильное давление;
- возможность работы с современными котлами;
- безопасность и надёжность.
Закрытая схема является стандартом для большинства современных домов.
Схема отопления с тёплым полом
Тёплый пол — отдельная категория схем. Он работает при низкой температуре теплоносителя, поэтому часто подключается от коллектора через смесительный узел.
При комбинированной схеме (радиаторы + тёплый пол) требуется точный расчёт длины контуров, шага укладки и температуры в контуре. У вас есть статья с расчётом радиаторов — на неё уместно сослаться при обсуждении комбинированных систем, так как оба вида теплораспределения должны работать согласованно.
Какая схема отопления лучше под конкретный дом
Выбор схемы зависит от множества факторов:
- площадь дома;
- количество этажей;
- уровень утепления;
- наличие тёплых полов;
- расположение котельной;
- тип топлива;
- требования к регулировке температуры.
Если дом небольшой (до 100 м²):
подойдёт простая однотрубная схема или экономичная двухтрубная.
Если дом средней площади (100–180 м²):
двухтрубная система обеспечивает стабильный прогрев.
Если дом большой или сложной планировки:
лучше выбирать коллекторную схему.
Если много тёплых полов:
коллектор — безальтернативный вариант.
Частые ошибки при выборе схемы отопления
Ошибки — одна из самых частых причин неправильной работы системы. Важно упомянуть типичные проблемы:
- неверный диаметр труб;
- недостаточная мощность котла;
- отсутствие балансировки;
- неправильная обвязка радиаторов;
- игнорирование теплопотерь дома;
- неправильное подключение тёплого пола;
- отсутствие байпаса в однотрубной системе.
Чтобы минимизировать вероятность ошибок, важно правильно выполнить расчёты. Для этого полезно ознакомиться с материалом о проектировании отопления частного дома — он поможет понять, как создаются точные схемы и расчёты.
Итоги: как выбрать оптимальную схему отопления для частного дома
Выбор схемы отопления — это не просто вопрос предпочтений, а инженерная задача.
Чтобы система работала эффективно:
- анализируют теплопотери;
- выбирают подходящую схему;
- определяют диаметр труб;
- рассчитывают мощность радиаторов;
- разрабатывают проект;
- подбирают оборудование.
Одни схемы подходят для небольших домов, другие — для коттеджей, третьи — для систем с тёплыми полами.
Если вы хотите глубже изучить устройство систем отопления, рекомендуем посмотреть статьи о водяном отоплении, однотрубной и двухтрубной схемах — они помогут лучше понять принципы, описанные в этой статье.
