В двухтрубной системе к каждому радиатору подходят две линии: подающая приносит нагретый теплоноситель, обратная возвращает его к источнику тепла. Радиаторы подключены параллельно, поэтому температуру в комнатах удобнее регулировать независимо. Но сама по себе пара труб не гарантирует одинаковый прогрев: расход через приборы зависит от длины трасс, сопротивления арматуры, настройки насоса и балансировки.
Для большинства частных домов с несколькими радиаторами это практичный вариант. Перед монтажом нужно выбрать не «лучшую схему вообще», а трассу под конкретную планировку: тупиковую, попутную или коллекторную. Затем рассчитать теплопотери помещений, радиаторы, диаметры труб, насос и настройку клапанов. Если система уже собрана и дальние комнаты холоднее, менять котёл до проверки расхода и воздуха в контуре преждевременно.

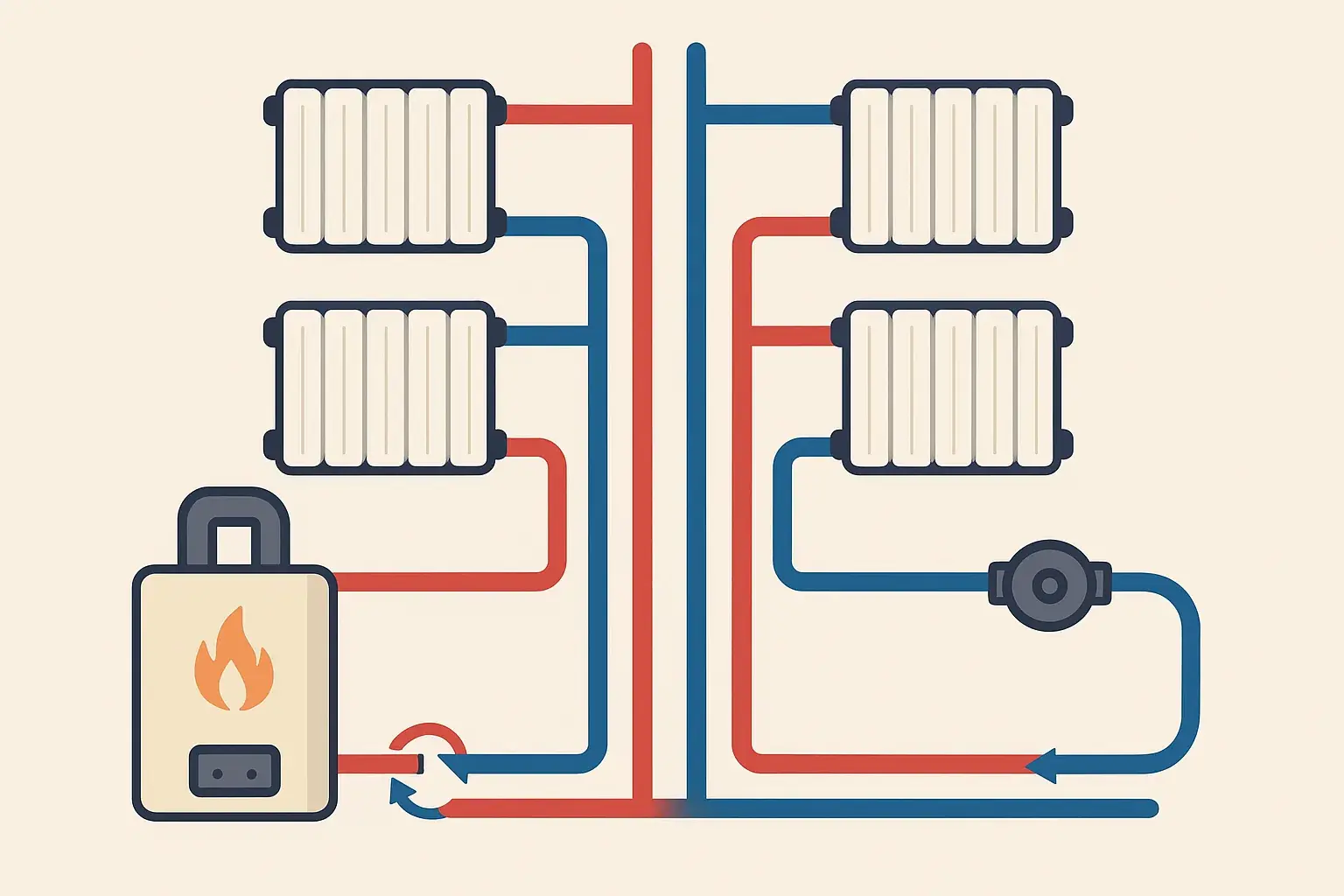

Как работает двухтрубная разводка
От котла или другого источника тепла вода идёт по подающей магистрали. От неё ответвления подводят теплоноситель к радиаторам. Из каждого радиатора вода возвращается в отдельную обратную магистраль и затем к источнику. В однотрубной системе приборы включены иначе: вода последовательно проходит участки общего контура, и требования к подбору приборов и регулированию другие.
«Две трубы» описывают принцип распределения, а не положение труб в доме. Горизонтальная или вертикальная разводка, прокладка в полу или под потолком, боковое либо нижнее подключение радиатора — отдельные решения. Их нельзя выбирать лишь по фотографии готовой котельной: важно, где проходят стены и перекрытия, как обеспечить доступ к соединениям, удалить воздух и изолировать контур при ремонте.
Схема разводки показывает путь воды. Рабочая система появляется только после расчёта расхода, подбора арматуры и настройки каждого контура.
Тупиковая, попутная или коллекторная: что выбрать
| Вариант | Как идут подача и обратка | Когда удобен | Что проверить |
|---|---|---|---|
| Тупиковая, или с прямым возвратом | Ближний к источнику радиатор имеет более короткий общий путь воды, дальний — более длинный | Компактный дом или ветка с понятной трассой труб | Расчёт потерь давления и возможность настроить расход на приборах |
| Попутная, или петля Тихельмана | Подача и обратка проложены так, что суммарные пути к приборам ближе друг к другу по длине | Длинная линия с несколькими радиаторами, когда трассу можно замкнуть без неудобного обхода | Дополнительную длину труб, различия сопротивления радиаторов и фактическую балансировку |
| Коллекторная | От распределительного коллектора к каждому прибору идёт отдельная пара труб | Новое строительство, скрытая прокладка, независимые контуры помещений | Место для коллектора, доступ к нему, длины петель и настройку расхода |
Тупиковая схема обычно проще по трассе, но ближние приборы могут получать больше расхода, чем дальние. Попутная выравнивает длины путей и облегчает распределение, однако не является «самобалансирующейся» при любой длине, арматуре и радиаторах. Коллекторная удобна для зонального управления, но требует большего количества труб и места под коллектор. Конкретный вариант выбирают по плану дома и расчёту, а не по числу этажей в рекламном описании.
Для дома со сложной планировкой допустимы несколько веток разного типа. Например, отдельная линия на удалённое крыло может потребовать собственных настроек. Если к радиаторам добавлены тёплые полы, их контуры и температурный режим рассматривают отдельно; нельзя просто включить их в радиаторную ветку без подходящего узла и расчёта.

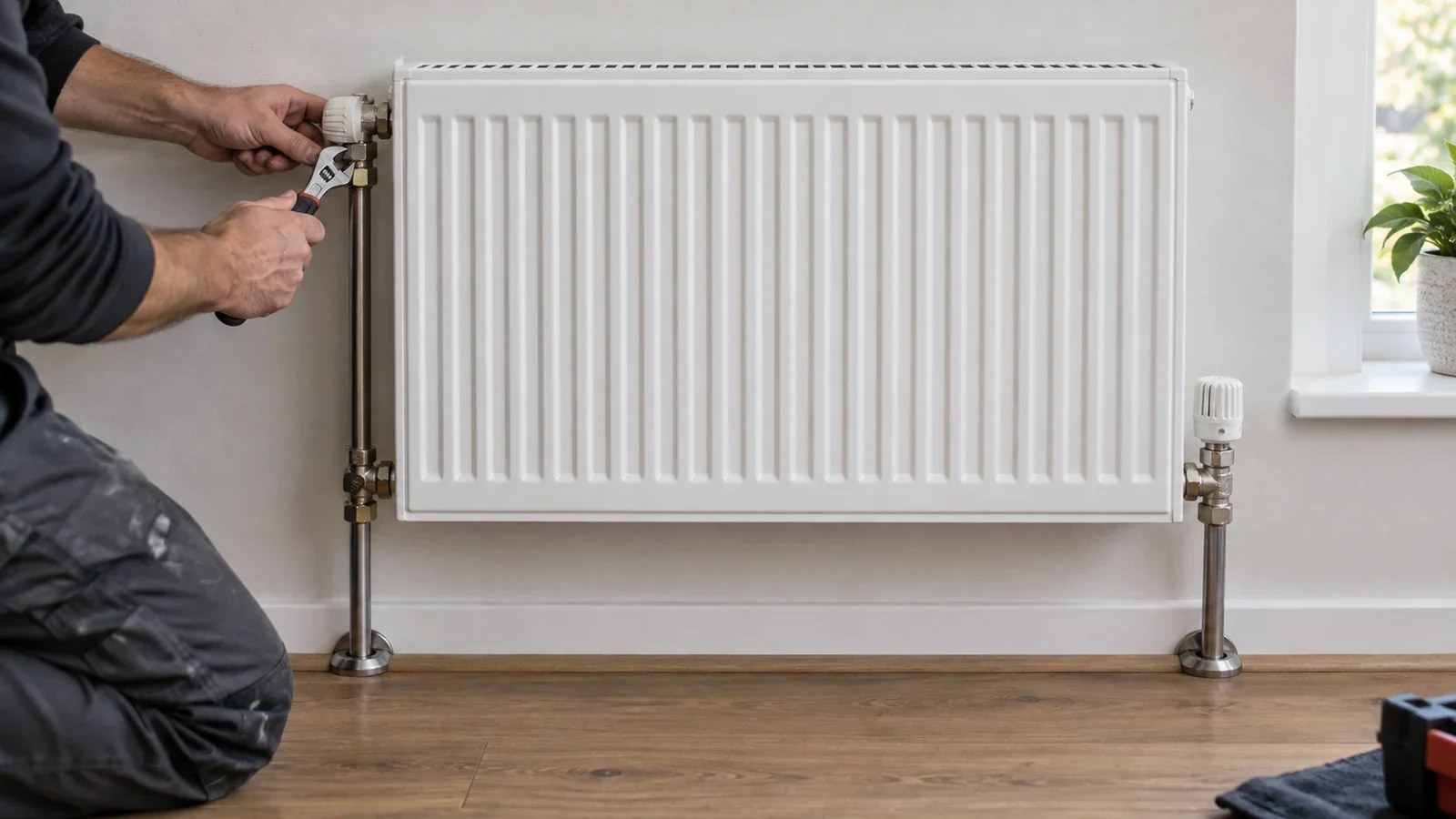

Как подключать радиаторы
У радиатора есть схема подключения, разрешённая производителем: боковая, диагональная, нижняя либо другая для конкретной модели. Выбор влияет на проход теплоносителя через прибор и его фактическую отдачу. Универсального правила «диагональ всегда лучше» нет: для панельного радиатора с нижними патрубками решающей будет его внутренняя конструкция и паспортная схема.
На подаче обычно предусматривают регулирующий клапан, на обратке — запорную или настроечную арматуру, если это соответствует проекту. Должна оставаться возможность удалить воздух и обслужить прибор. Термостатическая головка управляет температурой в комнате, но не заменяет предварительную настройку максимального расхода через радиатор. Подробнее варианты разобраны в статье о схемах подключения радиаторов.
При выборе размера радиатора сначала оценивают теплопотери комнаты и параметры теплоносителя, затем берут характеристики конкретной модели при предусмотренном температурном режиме. Подбирать все приборы «одинаковой длины для красоты» неправильно. Для исходных расчётов пригодится отдельный разбор подбора радиаторов для частного дома.
Из чего состоит контур помимо труб
Проект должен показывать не только котёл и батареи. В зависимости от типа системы в нём указывают циркуляционный насос, расширительный бак, группу безопасности, арматуру для отключения и регулирования, точки удаления воздуха и слива, фильтр или грязевик там, где он нужен производителю оборудования. Часть этих узлов может быть встроена в котёл; дублировать их без проверки паспорта нельзя.
Материал труб и фитингов выбирают по допустимой температуре, давлению и инструкции производителя системы. Учитывают расширение при нагреве, способ крепления, совместимость соединений и доступность обслуживания. Скрытую прокладку планируют до отделки, чтобы не оставлять необслуживаемые соединения в случайных местах. Если дом используется сезонно, отдельно оценивают риск замерзания теплоносителя и порядок консервации.
Циркуляционный насос подбирают по требуемому расходу и сопротивлению самого неблагоприятного контура. Насос «с запасом на всякий случай» может создавать шум на клапанах и не решает ошибку в диаметрах или балансировке. Схему с естественной циркуляцией нельзя получить простым отключением насоса в обычной насосной разводке: для неё нужны отдельные проектные условия.
Почему дальние радиаторы бывают холодными
Прежде чем менять насос или добавлять радиаторные секции, последовательно проверьте:
- Работает ли источник тепла и соответствует ли температура подачи настройкам системы.
- Нет ли воздуха в холодном приборе или на верхней точке линии; удаляйте его по инструкции к оборудованию, контролируя давление.
- Полностью ли открыты запорные клапаны и не перекрыт ли контур термоголовкой.
- Не загрязнён ли фильтр, не зажат ли клапан и нет ли признаков недостаточного расхода.
- Есть ли у клапанов предварительная настройка и выполнялась ли балансировка после монтажа.
Если один прибор не греет, причины могут быть локальными. Если плохо работает вся удалённая ветка, проверьте её гидравлику и настройки насоса. Разбор симптомов есть в материале «Один радиатор в доме холодный». Не открывайте горячую систему под давлением и не разбирайте котёл без допуска и инструкции.
Что значит балансировка и когда её делать
Балансировка — настройка расхода воды по радиаторам и веткам в соответствии с проектом. В тупиковой схеме ближний прибор может перехватывать поток у дальнего. Термоголовки частично меняют расход во время работы, но система должна оставаться управляемой и при разных открытых клапанах. Для настройки применяют клапаны с преднастройкой, балансировочную арматуру и, где это оправдано, регуляторы перепада давления.
Балансируют систему после монтажа, заполнения, удаления воздуха и проверки герметичности. Затем проверяют работу при типичных режимах, фиксируют настройки и не «лечат» каждую жалобу постоянным повышением скорости насоса. Если проект отсутствует, мастер сначала собирает данные о трассах, радиаторах и арматуре. Крутить все клапаны наугад по температуре наружной поверхности батареи — ненадёжный способ.
Перед запуском после летнего простоя нужен отдельный осмотр системы: первый запуск отопления в частном доме описывает последовательность проверок. Испытание давлением проводят по проекту и инструкциям к оборудованию; произвольное значение из интернета может повредить слабый узел.
Ошибки при проектировании и монтаже
- Выбирать схему только по названию котла. Один и тот же источник тепла может работать с разными разводками при корректном проекте.
- Считать попутную петлю заменой балансировки. Близкие длины путей не означают одинаковое сопротивление всей арматуры.
- Устанавливать одинаковые радиаторы во всех комнатах без оценки теплопотерь и режима теплоносителя.
- Прятать соединения, клапаны и воздухоотводчики без доступа для осмотра.
- Ставить мощный насос вместо поиска причины холодной ветки или шумных клапанов.
- Самостоятельно менять газовую обвязку и настройки котла без профильного специалиста и требований производителя.
Двухтрубная система даёт удобное регулирование комнат и гибкость разводки. Её реальное преимущество раскрывается после расчёта и настройки. Для частного дома разумная отправная точка — план помещений и теплопотери, затем выбор трассы, радиаторов, насоса и арматуры, после монтажа — испытание и балансировка.
