Схемы подключения радиаторов отопления в частном доме
Правильная схема подключения радиаторов отопления определяет не только эффективность системы, но и комфорт в доме. От того, как именно батареи подключены к подающей и обратной линии, зависит распределение тепла, давление в контуре и расход топлива. Разберём подробно, какие существуют способы подключения радиаторов, как выбрать оптимальный вариант и какие ошибки часто допускают при монтаже.
Зачем важно правильно подключить радиаторы
При проектировании и монтаже отопления в частном доме большое внимание уделяется не только котлу и трубам, но и схеме подключения батарей. Даже идеально подобранный котёл не обеспечит нужную температуру, если радиаторы установлены неправильно.
Неправильная подача и обратка создают зоны «холода», шум в системе и перерасход энергии. При грамотной схеме каждый радиатор прогревается равномерно, циркуляция стабильна, а регулировка простая и предсказуемая.
Монтаж системы отопления лучше выполнять по заранее рассчитанной схеме — это обеспечивает оптимальную мощность котла и радиаторов.
Основные схемы отопления в частном доме
Существует три основных типа разводки: однотрубная, двухтрубная и коллекторная. У каждой есть своя логика циркуляции теплоносителя, особенности монтажа и область применения.
Однотрубная система
Один из самых простых и недорогих вариантов. Вода проходит последовательно через все радиаторы. Преимущество — минимальные затраты на трубы и простота монтажа.
Недостаток — последняя батарея получает уже остывший теплоноситель, что снижает температуру в дальних помещениях.
Для частного дома площадью до 100 м² однотрубная схема остаётся приемлемым решением, особенно если использовать полипропиленовые трубы с хорошей теплоизоляцией. Важно предусмотреть байпасы и краны регулировки.
Если применяется однотрубное отопление из полипропиленовых труб, схема подключения радиаторов требует установки перемычек для балансировки потока.
Двухтрубная система
Здесь к каждому радиатору подведены две магистрали — подача и обратка. Тёплая вода поступает в батареи по подающей трубе, а остывшая возвращается обратно в котёл по обратной.
Преимущества: равномерное распределение температуры и возможность регулировать каждую батарею независимо.
Недостатки — больше труб и соединений, но это оправдано при площадях свыше 120 м².
Для правильного монтажа важно понимать, где у радиатора подача, а где обратка. Обычно подача находится сверху, а обратка снизу с противоположной стороны. Если перепутать, радиатор будет греть неравномерно, особенно при нижнем подключении.
Коллекторная (лучевая) схема
Современный вариант, особенно актуальный при строительстве нового дома. От коллектора к каждому радиатору идёт отдельная пара труб.
Плюсы — идеальный баланс по давлению и температуре, отсутствие соединений в стяжке, лёгкое управление каждой веткой. Минус — высокая стоимость материалов и необходимость места для коллектора.
Коллекторная разводка часто применяется вместе с теплыми полами и автоматическим регулированием котла.
Такая система энергоэффективна и подходит для домов постоянного проживания, особенно при использовании конденсационных газовых котлов.
Виды и способы подключения радиаторов
Радиаторы можно подключать разными способами — выбор влияет на теплоотдачу и внешний вид системы.
Боковое подключение
Классический вариант, когда подача и обратка расположены с одной стороны батареи. Подходит для небольших систем с естественной циркуляцией.
Плюс — простота и универсальность. Минус — при длинных радиаторах дальняя часть прогревается хуже.
Диагональное подключение
Оптимальный вариант по эффективности: подача сверху с одной стороны, обратка снизу с другой. Тепло распределяется максимально равномерно.
Диагональная схема считается самой эффективной для длинных радиаторов (от 10 секций).
Нижнее подключение
Используется, когда трубы проходят по полу или под стяжкой.
Плюс — эстетика и скрытая прокладка. Минус — меньшая теплоотдача (на 5–10 %), если не применять насосную циркуляцию.
В современных домах такой вариант распространён чаще всего.
Типы подключения радиаторов отопления подбираются в зависимости от этажности, схемы разводки и мощности котла. Универсального решения нет — эффективность определяет именно сочетание всех элементов.
Как определить подачу и обратку
Путаница между подачей и обраткой — одна из частых ошибок при самостоятельном монтаже.
В подающую линию теплоноситель идёт из котла к радиаторам, в обратную — от радиаторов к котлу.
Если при установке перепутать патрубки, циркуляция нарушится, батарея будет тёплой только сверху.
Для проверки направления можно использовать термометр или просто пощупать трубы после запуска — подача всегда горячее.
На современных радиаторах производители часто ставят стрелки, указывающие направление потока.
Подключение радиаторов своими руками
Подключение к котлу
При отоплении от газового котла с насосом важно учитывать расположение коллектора, высоту труб и количество радиаторов.
Схема подключения радиаторов отопления в частном доме от газового котла должна обеспечивать равномерный гидравлический баланс.
В системах с насосом подача и обратка располагаются на одном уровне, без перепадов высоты.
Для надёжной работы используют шаровые краны, запорную арматуру и воздухоотводчики на каждом радиаторе. Это облегчает обслуживание и регулировку.
Подключение пластиковыми трубами
Полипропилен и металлопласт — самые распространённые материалы.
Они лёгкие, не подвержены коррозии и позволяют собрать систему без сварки.
Главное — использовать армированные трубы, выдерживающие температуру до 90 °C.
Схема подключения батареи отопления пластиковыми трубами обычно выполняется по нижнему или диагональному принципу. Для защиты соединений от утечек применяют фитинги с уплотнительными кольцами.
При правильной пайке и качественном монтаже такая система служит более 25 лет.
Врезка в существующую систему
Если дом уже отапливается, а нужно добавить радиатор, применяется врезка в металлическую трубу.
Работы выполняют при отключённом котле и сброшенном давлении.
После разметки места делают врезку при помощи резьбового тройника или сварки.
Главное — сохранить направление потока и не сужать проход трубы.
Обвязка радиаторов и монтаж
Обвязка — это комплект арматуры, обеспечивающий регулировку и обслуживание. В неё входят:
запорные краны на подаче и обратке;
байпас (для однотрубных систем);
термоголовка или вентиль регулировки;
автоматический воздухоотводчик (маевский кран).
При обвязке батарей отопления в частном доме важно соблюдать симметрию и направление потока.
Если байпас не установлен, часть тепла теряется, а циркуляция ухудшается.
Для скрытых систем (в стене или полу) лучше использовать коллекторную обвязку с гибкими подводками.
Как повысить эффективность отопления
Даже при идеальной схеме со временем эффективность снижается. Чтобы система грела стабильно:
Устанавливайте отражающие экраны из фольгированного утеплителя за радиаторами.
Следите за балансировкой — при необходимости регулируйте расход теплоносителя.
Промойте радиаторы перед отопительным сезоном.
Утеплите контур подачи, особенно если он проходит через неотапливаемые помещения.
Проверяйте давление и работу насоса.
Если требуется увеличить мощность, можно добавить секции радиаторов или пересчитать теплопотери.
Для этого удобно использовать калькулятор тепловой мощности — он подберёт оптимальную мощность котла и радиаторов по площади помещения.

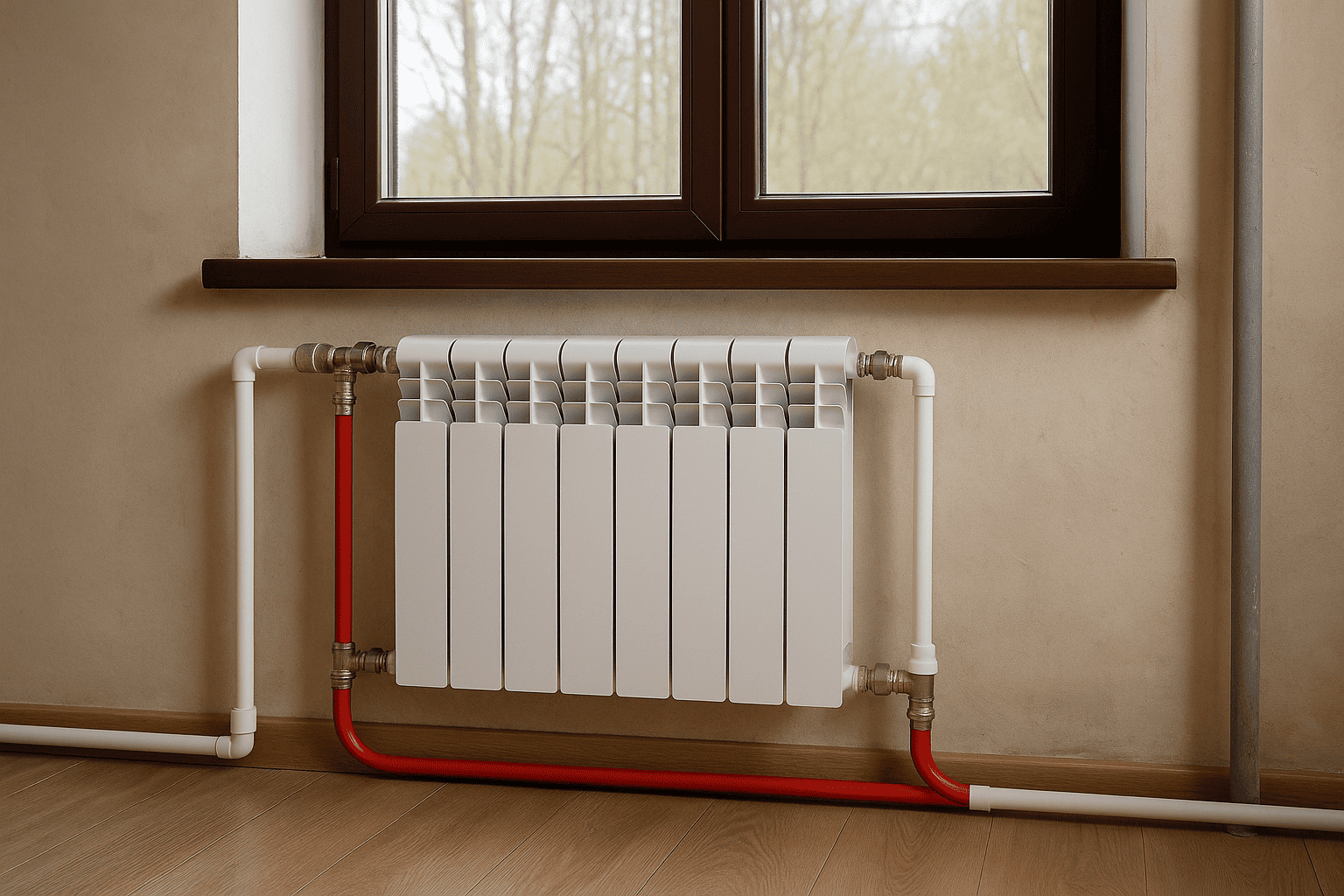

Фото и схемы подключения радиаторов
Схемы помогают визуально понять логику потока.
Варианты включают:
Боковое подключение — подача и обратка с одной стороны.
Диагональное — подача сверху, обратка снизу с другой стороны.
Нижнее — обе трубы снизу радиатора.
Коллекторное — каждая батарея подключена к распределительному коллектору.

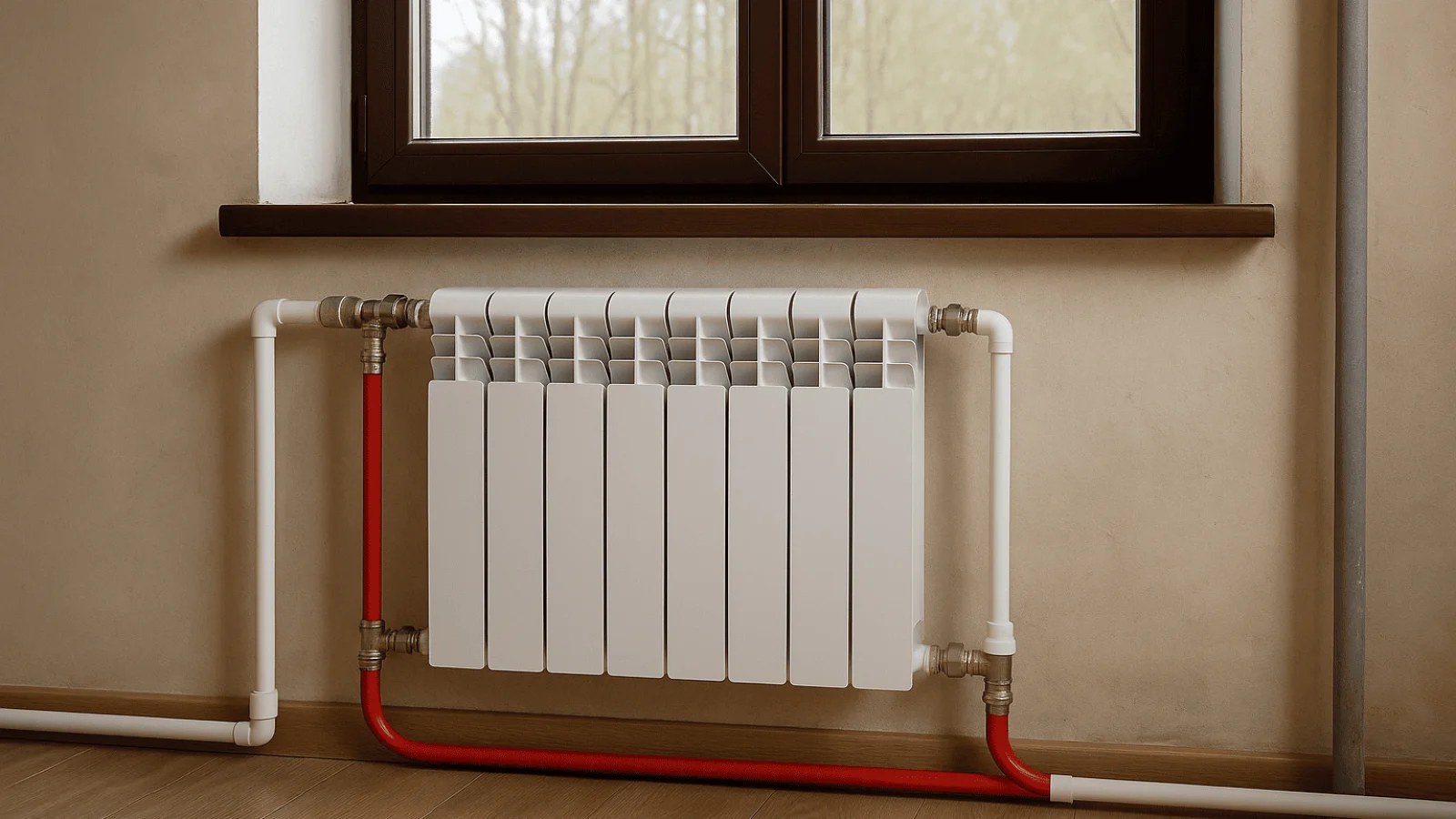

Для вдохновения можно посмотреть фото подключения радиаторов отопления в частном доме — они помогут оценить эстетичность и практичность разных решений.
Частые ошибки при подключении
Перепутана подача и обратка. Радиатор греет неравномерно.
Нет байпаса в однотрубной системе. Поток полностью проходит через батарею, из-за чего следующие радиаторы остывают.
Неверный диаметр труб. Малое сечение создаёт гидравлическое сопротивление.
Отсутствие уклонов при естественной циркуляции. Поток замедляется, нижние радиаторы остаются холодными.
Любая из этих ошибок снижает эффективность на 10–30 % и увеличивает расход газа.
Какое подключение радиаторов лучше для частного дома
Выбор схемы зависит от особенностей системы отопления:
Для небольших домов до 100 м² подойдёт однотрубная разводка с байпасом.
Для домов средней площади (до 200 м²) — двухтрубная система с диагональным подключением.
Для современных энергоэффективных домов — коллекторная система с нижним подключением.
Если в доме установлен газовый котёл с насосом, оптимально использовать двухтрубную систему с регулировочными вентилями.
Она обеспечивает равномерное распределение тепла и позволяет контролировать температуру в каждой комнате.
Вывод
Правильная схема подключения радиаторов отопления в частном доме — это основа надёжной и экономичной системы.
Не существует универсального варианта: многое зависит от площади дома, этажности, типа котла и материалов труб.
Главное — понимать принципы движения теплоносителя и соблюдать рекомендации по монтажу.
