Как рассчитать регистр отопления: теплопотери, теплоотдача и пример

Чтобы подобрать регистр отопления, сначала определите теплопотери конкретного помещения в ваттах, затем сравните их с теплоотдачей выбранного регистра при температуре вашей системы. Делить площадь комнаты на условные «метры трубы» без учёта стен, окон, вентиляции и температуры воды нельзя: одинаковые регистры в разных условиях дают разную мощность.

Если теплопотери уже известны и у изготовителя есть паспортная мощность прибора для вашего температурного режима, воспользуйтесь калькулятором ниже. Для самодельного регистра без испытаний результат по диаметру и длине труб будет только предварительной оценкой; окончательный подбор лучше согласовать со специалистом по отоплению.

Калькулятор: сколько регистров нужно помещению

Введите расчётные теплопотери помещения и мощность одного готового регистра при вашей температуре подачи, обратки и воздуха. Оба числа должны относиться к одному помещению и одному режиму работы. Если в паспорте мощность указана при других температурах, запросите у изготовителя пересчёт.

С чего начать расчёт мощности отопления

Первый шаг — определить теплопотери помещения в расчётный холодный день. Через каждую наружную стену, окно, перекрытие и пол уходит тепло; свою долю добавляют вентиляция и подсос холодного воздуха. Для отдельного ограждения расчётная передача тепла описывается как Q = U × A × ΔT, где U — коэффициент теплопередачи конструкции, A — её площадь, ΔT — разница температур по сторонам. Потери по конструкциям суммируют, затем отдельно учитывают воздухообмен. Это не то же самое, что объём комнаты, умноженный на произвольный коэффициент.

Упрощённое правило «100 Вт на квадратный метр» не учитывает утепление, окна и расчётную наружную температуру. Его можно использовать лишь для грубой прикидки, но не для заказа сварного прибора. Для дома с несколькими комнатами считайте каждую отдельно: общая мощность котла не показывает, сколько тепла нужно гаражу или угловой комнате. О выборе всей системы читайте в материале о водяном отоплении частного дома.

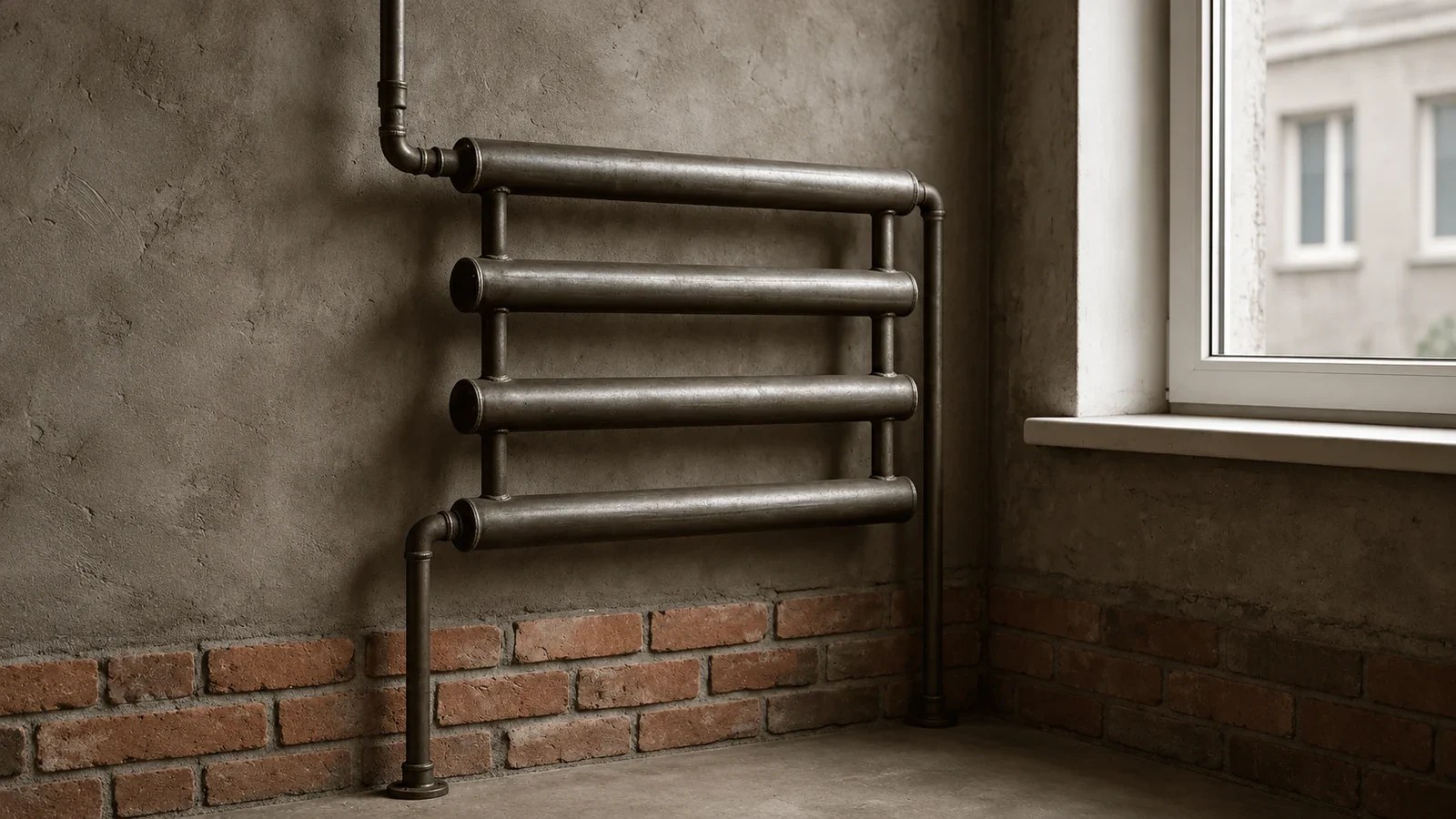

Как узнать теплоотдачу регистра из гладких труб

Нужна мощность всего прибора, а не только одного метра верхней трубы. На результат влияют наружный диаметр, общая длина, число и шаг рядов, схема движения воды, температура подачи и обратки, температура воздуха и условия установки. Значение «Вт/м» без этих условий сравнивать с теплопотерями помещения нельзя.

Если регистр выпускается серийно, возьмите паспорт или таблицу изготовителя и проверьте условия, для которых дана мощность. Например, один из производителей приводит следующие справочные значения для метра трубы при средней температуре прибора 82,5 °C и воздухе 18 °C. Это данные конкретной таблицы, а не универсальная норма для любого регистра.

При более холодной воде мощность падает. Для радиаторов производители публикуют отдельные коэффициенты пересчёта по температурному напору; брать такой коэффициент для произвольного сварного регистра без данных его изготовителя не следует. Особенно важно это для низкотемпературной системы.

Пример подбора по теплопотерям и паспортной мощности

Предположим, расчётные теплопотери мастерской составляют 1800 Вт. Производитель выбранного регистра указывает 600 Вт для всего прибора при температурном режиме, который будет в мастерской. Делим 1800 на 600 и получаем три прибора. Если же 600 Вт указаны для более горячей воды, этот ответ использовать нельзя: сначала уточните мощность для фактического режима.

Для самодельного трёхрядного регистра нельзя просто умножить справочные «Вт/м» одной открытой трубы на три. Ряды влияют друг на друга, а циркуляция и подключение меняют температуру воды по ходу прибора. Сначала определите конструкцию и температуру, затем получите расчёт или испытанные данные для неё. После этого проверьте, помещается ли выбранное количество приборов без перекрытия циркуляции воздуха.

Что проверить перед изготовлением и монтажом

• Температурный режим. Запишите расчётные температуры подачи, обратки и воздуха. Мощность из каталога без этих данных мало что говорит.
• Место установки. Убедитесь, что регистр не окажется закрыт коробом, мебелью или плотным экраном.
• Гидравлику. Несколько длинных приборов и схема их подключения должны позволять теплоносителю проходить через каждый ряд. О схемах системы см. статью о двухтрубном отоплении.
• Удаление воздуха и обслуживание. Предусмотрите доступ к арматуре и способ удаления воздуха; при неравномерном прогреве сначала проверьте эти причины. Поможет материал о холодном отопительном приборе.
• Сопоставление с альтернативой. Если важны компактность и паспортная мощность, сравните регистр с радиатором по статье о выборе радиаторов для частного дома.

Частые ошибки в расчёте

• Принимать объём комнаты за теплопотери. Высота потолка важна, но сама по себе не описывает стены, окна и вентиляцию.
• Смешивать мощность при разных температурах. Регистры с одинаковой геометрией при разных температурах воды не равноценны.
• Считать все ряды независимыми. Таблица для открытой трубы не заменяет паспорт многорядного прибора.
• Путать диаметр с проходным сечением системы. Увеличение трубы прибора не исправит неверную обвязку или недостаточный расход теплоносителя.

Практический порядок такой: получите теплопотери комнаты, уточните температуру системы, найдите мощность выбранной конструкции при этих условиях, рассчитайте количество и лишь затем согласуйте обвязку и размеры. Если нет данных по мощности самодельного регистра, не выдавайте арифметическую оценку за окончательный проект.
