Гидрострелка в системе отопления частного дома: когда нужна, а когда нет

Гидрострелка нужна, когда насос котлового контура должен работать независимо от насосов нескольких отопительных веток. В простой системе с одним котлом и одним правильно рассчитанным контуром она обычно не решает отдельной задачи. Решение принимают по схеме, расходам и требованиям котла, а не по площади дома или числу этажей.

Если радиаторы и тёплый пол подключены к одному котлу, это ещё не повод ставить гидрострелку. Тёплому полу может понадобиться собственный смесительный узел и коллектор, но необходимость гидравлического разделения проверяют отдельно. При проектировании полезно сначала выбрать схему отопления частного дома, а затем разбирать обвязку котельной.

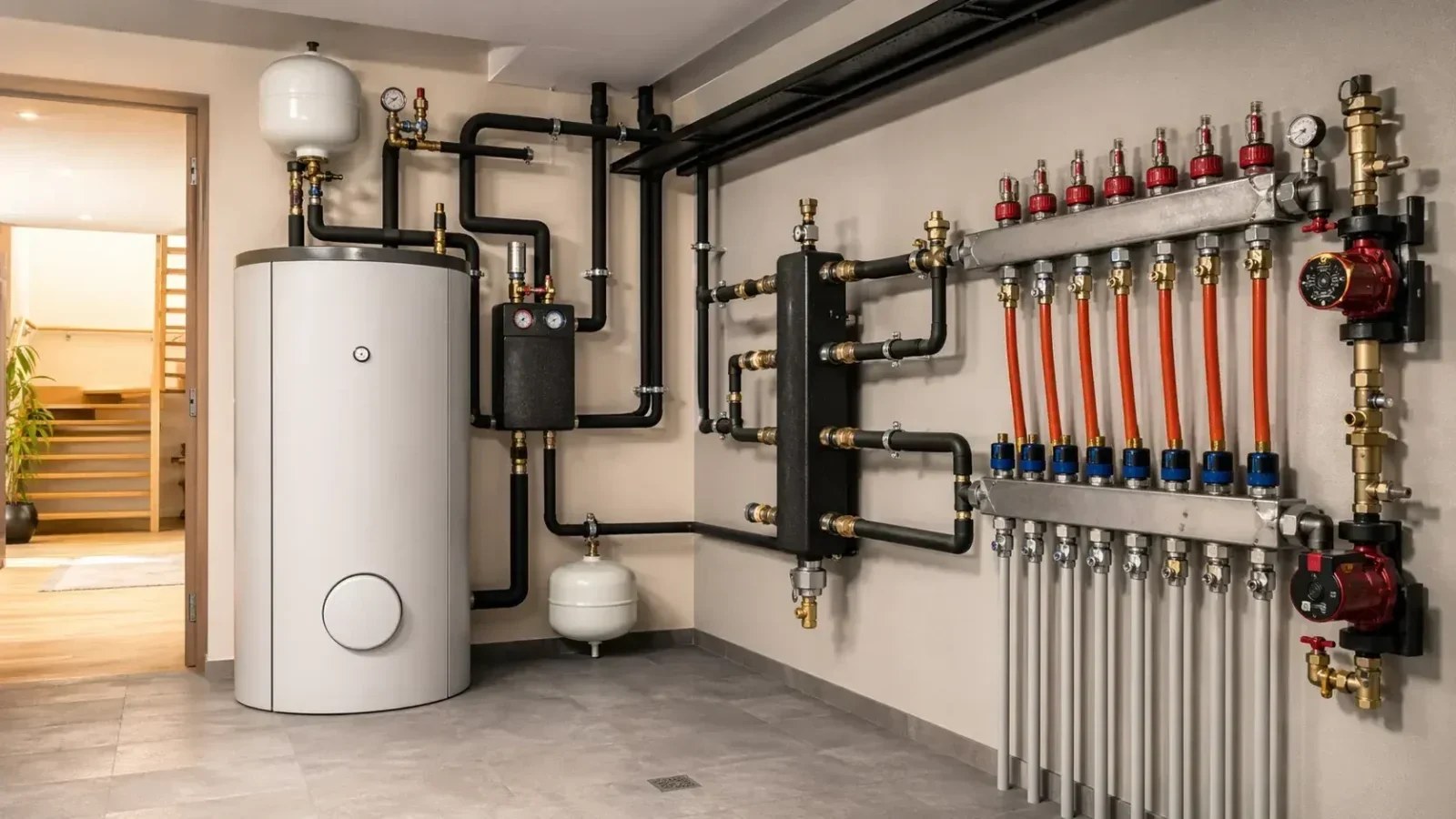

Что делает гидрострелка

Гидрострелка, или гидравлический разделитель, соединяет первичный контур котла и вторичные контуры отопления через участок с очень малым сопротивлением. Благодаря этому изменение расхода в одной ветке меньше влияет на расход через котёл. Например, при закрытии части термостатических клапанов насос радиаторного контура меняет режим, а котловой насос продолжает работать в своём контуре.

Разделитель не создаёт тепло и не повышает мощность котла. Он также не заменяет насос, настройку расхода, расширительный бак, защитную арматуру или проект системы. Важное следствие работы узла — возможное смешение подачи и обратки. Если расход вторичных контуров больше расхода котлового, температура воды на подаче к потребителям может оказаться ниже температуры на выходе котла. Поэтому гидрострелку нельзя выбирать только по диаметру патрубков.

Когда гидрострелка оправданна

Её рассматривают, если есть несколько независимо управляемых контуров с собственными насосами и переменным расходом. Типичный пример — отдельные насосные группы радиаторов, тёплого пола и другого потребителя, которым нужно работать в разных режимах. Второй случай — каскад котлов, где требуется согласовать работу источников тепла и потребителей.

Ещё один повод проверить такой вариант — требования конкретного котла к расходу через теплообменник, которые существующая схема без разделения не обеспечивает. Само наличие бойлера косвенного нагрева, второго этажа или нескольких комнат не делает гидрострелку обязательной: важна фактическая гидравлика и схема переключения контуров.

Перед выбором узла проектировщик сопоставляет расход через котёл и максимальный одновременный расход потребителей, характеристики насосов и режимы работы автоматики. Для заводского разделителя проверяют допустимый расход и мощность по паспорту изделия. Если этих данных нет, ответ «ставить обязательно» или «точно не ставить» будет догадкой.

Когда можно обойтись без неё

В доме с одним котлом и одним основным контуром отопления, где насос обеспечивает требуемый расход и напор, отдельное гидравлическое разделение может быть лишним. Если к радиаторам добавлены несколько петель тёплого пола, сначала проверяют схему смесительного узла и характеристики насоса. Решение о гидрострелке зависит от того, как этот узел влияет на котловой контур, а не от самого факта наличия тёплого пола.

Не стоит ориентироваться на универсальные правила «до такой-то площади не нужна» или «для двухэтажного дома нужна». Одинаковые по площади дома могут иметь разные котлы, длины труб, насосы и автоматику. Общую логику разводки разбирает материал о водяном отоплении частного дома.

Гидрострелка, коллектор и смесительный узел: разные задачи

Коллектор распределяет теплоноситель по веткам и собирает его обратно. Сам по себе обычный коллектор не отделяет гидравлически котловой насос от насосов потребителей. Подробнее об устройстве гребёнки — в статье о коллекторе отопления.

Смесительный узел тёплого пола регулирует температуру подачи в низкотемпературные петли и обеспечивает их циркуляцию согласно выбранной схеме. Он не является заменой гидрострелки, если отдельная задача — развязать несколько насосных групп и сохранить требуемый режим котла. Как распределяются потоки по петлям, объяснено в материале о коллекторе тёплого пола.

Буферная ёмкость решает задачу накопления тепла и может одновременно участвовать в гидравлическом разделении, если схема специально так спроектирована. Поставить вместо неё маленькую гидрострелку ради запаса тепла нельзя: накопительной ёмкости у разделителя нет. В отдельных схемах используют первично-вторичные кольца, но их тоже рассчитывают под расходы и насосы.

Что проверить до покупки

1. Нарисуйте фактическую схему: котёл, насосы, коллекторы, смесительные узлы, бойлер и ветки с отдельным управлением. Для действующей котельной не меняйте соединения по рисунку из интернета.
2. Посмотрите паспорт котла: требования к расходу, допустимые варианты обвязки и наличие встроенного насоса. Для каскада проверьте документацию на автоматику.
3. Определите расчётные расходы контуров и то, какие ветки могут работать одновременно. Сумма паспортных производительностей насосов без учёта сопротивления системы не является готовым расчётом.
4. Сравните рабочие режимы источника и потребителей. Если при закрытии клапанов или переключении веток расход через котёл выходит за допустимые условия, схему нужно пересмотреть.
5. Если разделитель действительно нужен, подбирайте его по максимальному расходу и параметрам изделия, оставляя место для монтажа, воздухоотводчика и обслуживания согласно инструкции производителя.

Расчёт и изменение газовой или электрической котельной поручают профильному специалисту. Владельцу полезно попросить схему с обозначенными насосами и расчётными расходами: по ней понятно, какую проблему решает дополнительный узел и почему выбран именно он.

Ошибки, из-за которых гидрострелка не помогает

Установка «на всякий случай». Дополнительный узел усложняет обвязку, но не исправляет ошибки подбора котла, насоса или балансировки. Сначала находят причину нестабильной работы.

Подбор только по резьбе. Совпадающий присоединительный размер не подтверждает, что изделие пропустит требуемый расход. Сравнивают паспортные характеристики разделителя с расчётом системы.

Ожидание одинаковой температуры при любом расходе. При несоответствии расходов происходит подмес, и температура на стороне потребителей меняется. Это учитывают при проектировании радиаторов и тёплого пола.

Смешение функций узлов. Гидрострелка не заменяет смесительный узел тёплого пола, а коллектор не обеспечивает автоматически независимость насосов.

Частые вопросы

Нужна ли гидрострелка для настенного двухконтурного котла?

Тип котла сам по себе не даёт ответа. Проверяют требования производителя к обвязке, встроенный насос и внешние контуры. Для простой радиаторной системы гидрострелка часто не требуется; для многоконтурной схемы её рассматривают после расчёта.

Нужна ли она, если есть тёплый пол?

Не обязательно. Температуру и расход в петлях тёплого пола обеспечивает подходящий коллекторный и, при необходимости, смесительный узел. Гидрострелку добавляют при отдельной задаче гидравлического разделения котлового и потребительских контуров.

Можно ли добавить гидрострелку в уже работающую котельную?

Технически схему можно переделать, но сначала нужно измерить и рассчитать существующие режимы. Если причина жалоб — засорённый фильтр, воздух, неверная настройка насоса или разбалансировка веток, установка разделителя без устранения причины может ничего не изменить.
