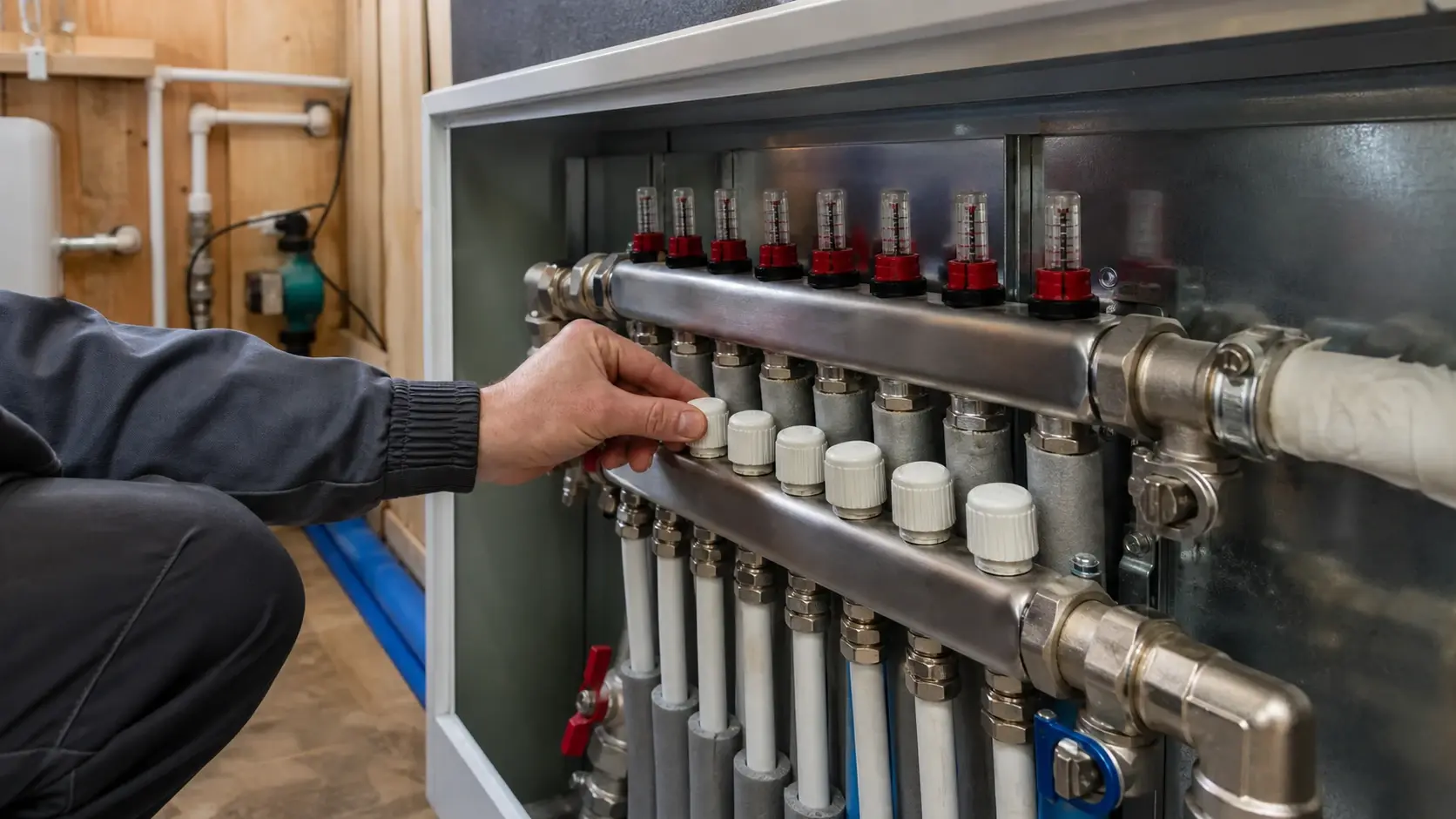

Коллектор тёплого пола: схема, подключение и балансировка контуров

Коллектор тёплого пола распределяет теплоноситель по отдельным контурам и позволяет настроить их расход. Если одна комната перегревается, другая остаётся холодной, а расходомеры стоят на разных отметках, проблема часто решается не заменой всей системы, а последовательной проверкой коллектора, насоса и контуров.

Важно не путать коллектор тёплого пола с обычной гребёнкой радиаторного отопления. У тёплого пола есть длинные петли трубы, ограничение по температуре и необходимость балансировки. Поэтому настройка «на глаз» может привести к слабому прогреву, шуму в трубах или постоянной работе насоса.

Как работает коллектор тёплого пола

Коллектор получает теплоноситель от источника или смесительного узла, распределяет его по петлям и собирает остывшую воду на обратной линии. Каждая петля обслуживает отдельную зону пола. Чем длиннее контур и больше сопротивление, тем внимательнее нужно относиться к его расходу.

Коллектор сам по себе не делает пол тёплым. Он только создаёт условия для распределения потока. За температуру отвечает котёл, смесительный узел и автоматика, а за равномерность прогрева — состояние контуров и их балансировка.

Из каких узлов состоит коллекторная группа

Подающий и обратный коллекторы

На подающей линии обычно видны расходомеры или места для них, на обратной — клапаны с термоголовками или сервоприводами. Но конкретная компоновка зависит от модели. Не стоит ориентироваться только на положение сверху и снизу: направление движения воды проверяют по схеме и маркировке.

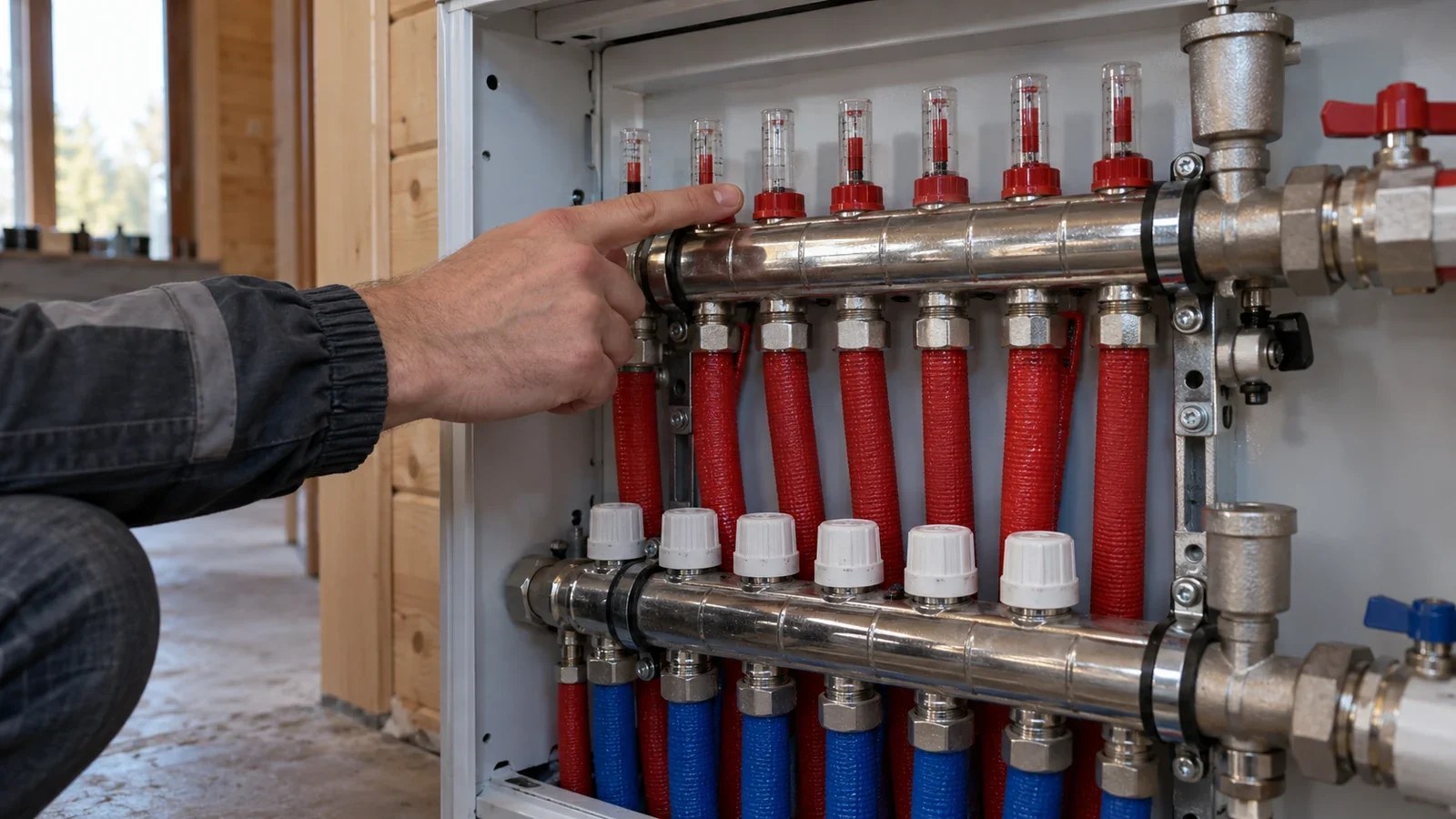

Расходомеры и клапаны

Расходомер показывает, сколько теплоносителя проходит через контур. Если колба загрязнена, поплавок застрял или шкала закрыта налётом, показание может быть неверным. Клапан на обратке ограничивает поток и может управляться вручную или автоматически.

Насос и смесительный узел

Водяной пол работает при температуре, которая обычно ниже температуры радиаторного контура. Смесительный узел подмешивает остывшую воду, а насос обеспечивает движение по петлям. Если насос отключён, установлен на неподходящий режим или заблокирован после простоя, коллектор не сможет нормально прогреть контуры.

Почему контуры греют неравномерно

Перед регулировкой проверьте простые причины:

• в контуре остался воздух;
• один или несколько клапанов закрыты;
• расходомеры загрязнены;
• насос не запускается;
• в системе низкое давление;
• петли сильно различаются по длине;
• температура подачи недостаточна;
• часть трубы повреждена или пережата.

Если холодным остаётся только один контур, искать причину нужно в нём и его клапане. Если холодными стали все петли, сначала проверяют насос, смесительный узел, источник тепла и автоматику.

Как проверить коллектор перед регулировкой

Начните с температуры труб. Осторожно сравните подающую и обратную линии, не прикладывая руку к горячим металлическим деталям. Все контуры должны иметь понятное состояние: открыты, закрыты или регулируются автоматикой.

Посмотрите на расходомеры. Если один показывает ноль при открытом клапане, это не всегда означает отсутствие циркуляции: поплавок мог застрять. Не вращайте детали с усилием и не разбирайте колбу под давлением.

Проверьте насос по звуку, индикации и нагреву. Гудение без движения, частые остановки и резкий перегрев требуют отдельной диагностики. Иногда помогает удаление воздуха, но повторяющийся шум говорит о проблеме, которую нельзя маскировать регулировкой.

Как балансировать контуры

Сначала открывают контуры и дают системе выйти на рабочий режим. После этого длинным или наиболее холодным петлям оставляют достаточный расход, а слишком быстрые и горячие контуры немного ограничивают. Регулировку проводят небольшими шагами.

После каждого изменения нужно подождать, пока температура труб и поверхности пола начнёт меняться. Пол обладает тепловой инерцией, поэтому результат не появляется через минуту. Резкое вращение всех расходомеров одновременно лишает вас понимания, какая настройка сработала.

Ориентируйтесь не только на цифру на шкале. Сравнивайте расход, температуру подачи и обратки, прогрев помещений и фактическое время работы системы. Значение расхода зависит от длины петли и проекта, поэтому универсальная цифра из чужой схемы может быть неверной.

Как понять, что проблема не в коллекторе

Если коллектор настроен, но пол остаётся холодным, проверьте теплоизоляцию, толщину стяжки, расположение мебели и состояние покрытия. При неправильно уложенной трубе или повреждении контура настройка расходомеров не поможет.

Неровный прогрев вдоль одной петли может быть связан с воздухом, частичным засором или слишком большим сопротивлением. Холодная вся комната при нормальном расходе иногда указывает на недостаточную мощность источника или потери тепла через стены и окна.

Ошибки при самостоятельной настройке

Не перекрывайте контуры полностью на долгое время без понимания схемы. Не меняйте режим насоса и температуру подачи одновременно с расходомерами. Не открывайте соединения под давлением и не выпускайте теплоноситель без подготовки.

Распространённая ошибка — пытаться нагреть пол увеличением температуры котла. Это может перегрузить покрытие, смесительный узел и автоматику. Сначала проверяют циркуляцию и балансировку.

Если после регулировки появляются протечки, запах перегрева, ошибки автоматики или насос работает с сильным шумом, отключите систему в безопасном режиме и обратитесь к специалисту. Подготовьте схему контуров, фотографии коллектора и записи температуры.

Сегодня можно сделать только внешний осмотр, проверить открытие клапанов и сфотографировать показания расходомеров. На этой основе легче понять, меняется ли проблема после регулировки, а не спорить с системой на ощупь.

Как запускать коллектор после долгого простоя

После летнего отключения не включайте насос на максимальный режим сразу. Осмотрите соединения, проверьте давление и убедитесь, что воздух из системы удалён. Открывайте контуры постепенно, наблюдая за расходомерами и температурой обратной линии.

Если в одном контуре слышно журчание, не пытайтесь компенсировать это увеличением подачи. Воздушная пробка может уменьшить циркуляцию и создать ложное впечатление, что системе не хватает мощности. Сначала используют предусмотренный для системы способ удаления воздуха.

Что фиксировать при настройке

Запишите начальные значения расходомеров, температуру подачи, состояние насоса и температуру в комнатах. После каждого изменения отмечайте, какой контур регулировался и через какое время изменился прогрев. Такой журнал особенно полезен, если дом состоит из нескольких зон и система реагирует медленно.

Если расходомер показывает ноль, а труба всё равно нагревается, не делайте вывод только по одному прибору. Сравните температуру подачи и обратки, положение клапана и состояние колбы. При сомнении лучше остановить регулировку и показать узел специалисту.

Если после осеннего запуска холодна одна петля

Сравните холодную петлю с рабочей до изменения настроек

Найдите схему коллектора или подписи контуров. Иногда маркировка на месте устарела после ремонта, поэтому убедитесь, какая петля действительно относится к холодной комнате. Запишите положение термостата и текущие показатели расходомеров, если они есть. Сфотографируйте коллектор так, чтобы были видны все петли и подписанные места.

Если холодны сразу все зоны, начинать надо с общего источника тепла и циркуляции. Когда холодна только одна, диагностика смещается к её управлению, приводу, расходу и самому контуру. Не делайте вывод о воздушной пробке только по холодному полу: тот же симптом может давать закрытый привод или отсутствие команды.

Путь проверки: термостат, привод, расходомер, трубы

Проверьте, запрошен ли нагрев в этой комнате. Затем посмотрите на индикацию привода и показание расходомера в сравнении с рабочей петлёй. Оцените доступные температуры подающей и обратной трубы безопасным прибором, если он есть, или передайте специалисту наблюдение о различии без попытки трогать горячие соединения. Инструкция Uponor также разделяет проблемы управления и подачи теплоносителя; конкретный порядок зависит от системы.

#### Запрос есть, а расхода не видно

Зафиксируйте это сочетание на фото и по времени. Возможны закрытый или неисправный привод, отсутствие циркуляции через петлю, воздух или другие причины. Не снимайте привод и не открывайте клапан инструментом, если это не предусмотрено инструкцией для пользователя. Изменение одной детали без записи исходного состояния может усложнить диагностику.

Почему нельзя крутить все клапаны сразу

Коллектор мог быть настроен под длину петель и тепловую нагрузку комнат. Массовое изменение расхода нарушит баланс, а холодная зона может так и не заработать. Если производитель допускает пользовательскую настройку, меняйте только понятный параметр и фиксируйте исходное значение. Когда схема неизвестна, безопаснее оставить настройки и вызвать монтажника.

Таблица помогает выбрать начальную ветку, но не устанавливает неисправность дистанционно.

Когда холодный пол ещё не доказывает неисправность петли

После летнего простоя стяжка прогревается постепенно. Если система только включилась, сравнивайте не ощущение босой ногой через несколько минут, а поведение после обычного рабочего периода. Покрытие тоже меняет ощущение поверхности. При этом стойкое отличие одной комнаты от соседней при одинаковом запросе требует проверки, даже если котёл не показывает ошибку.

Уточните, не менялись ли расписание или комнатный термостат. Зона может быть холодной из-за ночного снижения температуры или проблемы с питанием управления, тогда как коллектор исправен. Термостат у солнечного окна иногда прекращает запрос раньше. Эти условия сообщите монтажнику вместе с фотографией коллектора.

После любого разрешённого пользователю изменения дождитесь рабочего цикла и запишите результат. Несколько поворотов разных клапанов подряд уничтожают связь между действием и результатом. Если ясности нет, верните исходное положение по фотографии и пригласите специалиста.
