Рециркуляция горячей воды в частном доме: схема, насос и настройка

Рециркуляция ГВС возвращает остывающую воду из длинной горячей линии к водонагревателю, чтобы у дальнего крана не приходилось долго сливать воду в ожидании нагрева. Она полезна, когда от бойлера до санузла или кухни действительно далеко и ожидание повторяется каждый день. За удобство приходится платить дополнительной трубой, насосом и теплопотерями контура, поэтому решение стоит принимать по планировке дома, а не устанавливать в каждом доме по умолчанию.

Лучше предусмотреть обратную линию при проектировании разводки. В готовом доме сначала проверьте, совместим ли установленный водонагреватель с такой схемой и есть ли доступный путь для обратной трубы. Режим насоса — постоянный, по расписанию, по температуре или по запросу — влияет и на ожидание воды, и на затраты энергии.

Когда рециркуляция нужна, а когда достаточно коротких труб

Пройдите по дому от водонагревателя до наиболее дальних точек. Если кухня и санузлы сгруппированы рядом, трубы утеплены и горячая вода появляется быстро, дополнительный контур может дать мало пользы. Если ванная на другом этаже, длинная линия остывает между включениями и приходится каждый раз ждать, рециркуляция решает понятную проблему. Для нового дома сначала сравните её с более компактной трассировкой труб.

Простой способ оценить задачу до покупки насоса — измерить, сколько времени проходит до приемлемо тёплой воды у дальнего крана при обычном режиме пользования. Отметьте, в какие часы ожидание мешает. Если проблема появилась недавно, хотя раньше вода доходила быстро, сначала проверьте работу существующего водонагревателя и разводки. О выборе самого источника горячей воды рассказывает отдельная статья о системах ГВС в частном доме; здесь мы рассматриваем только распределение воды после нагрева.

Рециркуляция не увеличит доступный объём горячей воды в бойлере и не исправит слишком слабый нагрев. Если после нескольких душей вода остаётся холодной даже у самого бойлера, задача в источнике нагрева или его режиме, а не в длине обратной линии.

Как устроен контур с отдельной обратной трубой

Вода выходит из накопительного водонагревателя, идёт по утеплённой подающей трубе к точкам разбора, а от дальнего участка магистрали по отдельной обратной линии возвращается к бойлеру. Насос обеспечивает движение по замкнутому контуру, когда краны закрыты. Короткие отводы от магистрали до отдельных смесителей остаются тупиковыми: вода в них тоже остывает, поэтому обещание «горячая мгновенно из любого крана» зависит от длины этих отводов.

На схеме для монтажника должны быть показаны источник нагрева и разрешённая точка возврата, подающая и обратная линии, насос с направлением потока, запорная и обратная арматура по инструкции оборудования, место контроля температуры и точки обслуживания. Отдельно обозначают ветви, которые не входят в кольцо. Не соединяйте обратку с патрубком, выбранным только потому, что к нему удобно подойти: назначение соединений задаёт паспорт водонагревателя.

Обратный клапан предотвращает нежелательное движение воды в предусмотренном проектом месте, но не заменяет схему и не устанавливается «везде для надёжности». Если запорная арматура отсекает накопительный бойлер, должны сохраняться предусмотренные изготовителем условия безопасности при нагреве. Это отдельная тема, разобранная в статье о клапанах на бойлере. Место и ориентацию каждого клапана сверяют с проектом и инструкцией конкретного прибора.

Вся горячая магистраль и обратная линия нуждаются в теплоизоляции, иначе контур будет постоянно обогревать шахты и холодные помещения. Доступ к насосу, соединениям и арматуре оставляют для обслуживания. При прокладке новых труб в готовом доме учитывают, что скрытые участки нельзя прятать без понимания, где находятся соединения и как обнаружить течь.

Бойлер косвенного нагрева и электрический водонагреватель: совместимость

У ряда накопительных бойлеров косвенного нагрева предусмотрен отдельный патрубок рециркуляции. Но само название «бойлер косвенного нагрева» не гарантирует его наличия и не определяет схему подключения. Посмотрите паспорт конкретной модели: где размещён вход рециркуляции, какие есть требования к насосу, обратной арматуре и работе автоматики. Если патрубка нет, допустимое решение должен выбрать проектировщик, а не монтажник на месте по аналогии с другим баком.

У электрического накопительного водонагревателя ситуация такая же: некоторые модели допускают определённые схемы, другие не рассчитаны на подключение постоянного обратного потока. Самовольное включение обратки через предохранительную группу или случайный тройник на холодном входе способно нарушить работу арматуры и смешать потоки. Сначала получите схему производителя и оцените последствия для гарантии, обслуживания и теплопотерь.

Проточный нагреватель тоже не становится накопительным из-за установки насоса. Для него важны минимальный расход включения, управление нагревом и разрешённая изготовителем схема. Если в доме несколько источников горячей воды, их взаимодействие нужно разбирать отдельно: иначе контур может гонять воду по нежелательному пути.

Насос для рециркуляции ГВС: что выбирать

Нужен насос, рассчитанный на контакт с бытовой горячей водой. Обычный циркуляционный насос отопления не следует автоматически переносить в питьевой контур: материалы деталей, контактирующих с водой, и допуск применения отличаются. У Grundfos, например, насосы для ГВС выделены отдельно от отопительных. Подбирают конкретную модель по допустимой температуре, материалу проточной части, гидравлическим потерям кольца, доступным режимам управления и условиям монтажа.

Мощность «с запасом» не является целью. Задача насоса — обеспечить движение в рассчитанном кольце, а не повысить давление у открытого крана. При подборе учитывают длину и диаметр подающей и обратной линий, местные сопротивления, потери тепла, требуемый режим и особенности водонагревателя. Для нескольких длинных ветвей может потребоваться балансировка, иначе ближний путь прогреется, а дальний останется холодным.

Перед покупкой проверьте:

• разрешено ли использование модели именно в контуре ГВС;
• подходит ли материал корпуса для воды, которая подаётся к смесителям;
• как производитель требует ориентировать насос и в какую сторону должен идти поток;
• какие режимы встроены: таймер, температура, адаптивное расписание или внешний запуск;
• можно ли обслужить насос и клапаны без вскрытия отделки;
• что произойдёт при отключении электричества и восстановлении питания.

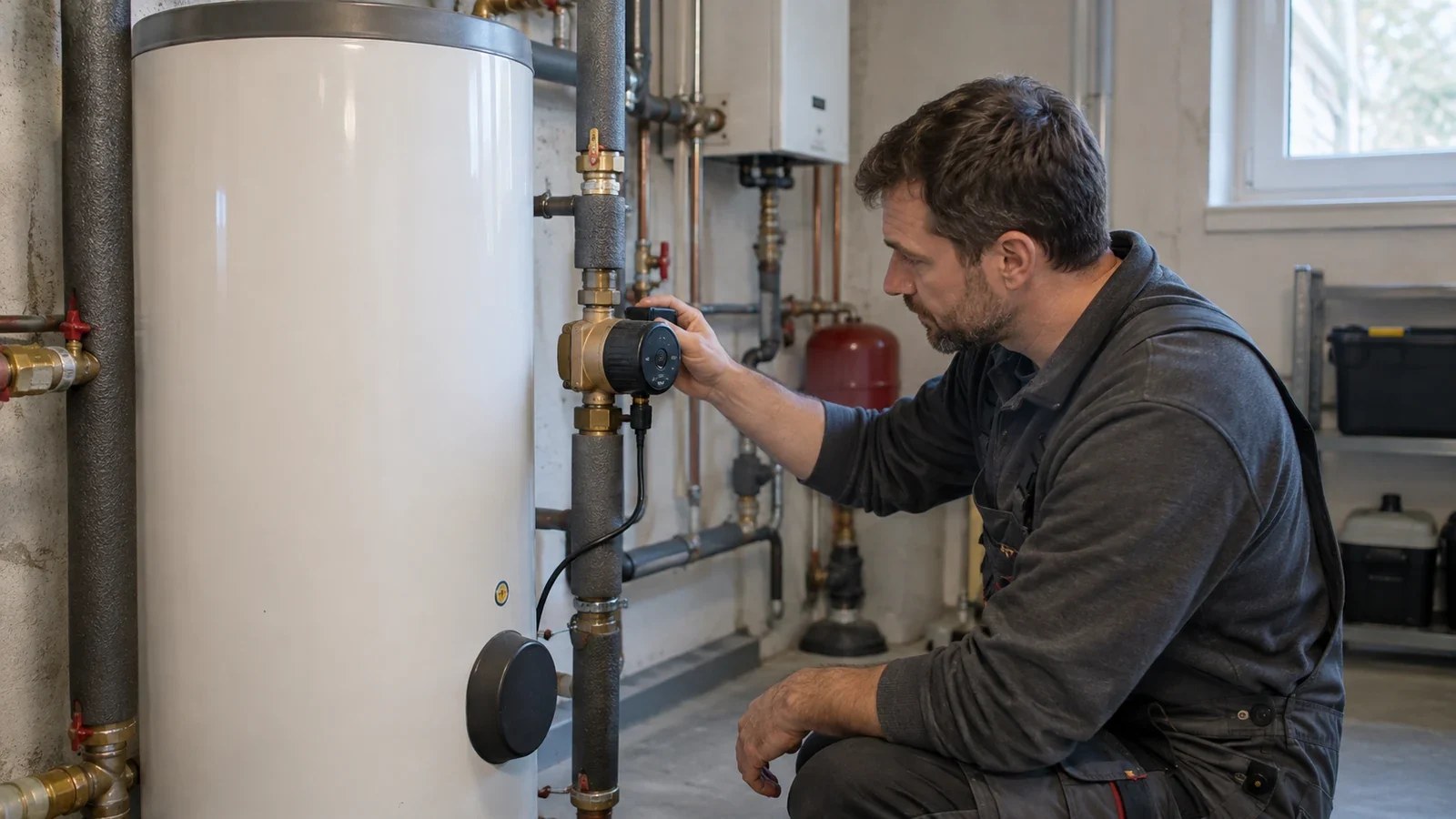

Насос на обратной линии возле бойлера — распространённая схема, но конкретное место задаёт инструкция модели и проект. Не переносите без проверки электрическое подключение или расположение датчика из рекламной картинки.

Постоянная работа, таймер или запуск по запросу

Чем дольше циркуляция держит трубы горячими, тем меньше ожидание у крана и тем выше теплопотери. Даже маломощный насос не отменяет энергии, которую водонагреватель тратит на подогрев остывающего кольца. Поэтому утверждение старой версии статьи, что рециркуляция всегда снижает расход энергоносителей, неверно как универсальное правило.

Для семьи с устойчивым утренним и вечерним графиком таймер может быть простым компромиссом. Если время пользования непредсказуемо, удобнее управление по запросу или адаптивный режим, если он поддерживается оборудованием. Постоянная работа оправдана там, где ожидание недопустимо и потери оценены сознательно; это не режим по умолчанию для пустующего днём дома.

Не снижайте температуру накопителя наугад только ради экономии: температура воды влияет на гигиену системы, а слишком высокая температура у крана создаёт риск ожога. Настройку бойлера, смесительных клапанов и режима циркуляции согласуют по паспорту оборудования и фактической схеме дома. Зарубежные рекомендации для больших зданий нельзя механически переносить на конкретный частный дом без проекта.

Что предусмотреть при монтаже в новом и готовом доме

В новом доме обратную трубу закладывают одновременно с разводкой ГВС, направляя кольцо к самой удалённой регулярно используемой зоне. Чем короче ветви от кольца до кранов, тем меньше будет остаточное ожидание. Если санузлы на разных концах здания, их размещение и путь линий стоит обсудить ещё до отделки. Общие варианты разводки описаны в материале о трубах водоснабжения в частном доме.

В готовом доме сначала оцените доступ к трассе. Прокладывать обратную трубу через отделанные помещения может оказаться дороже, чем изменить режим пользования водой или сократить отдельный участок при ремонте. Существуют специальные системы с возвратом через холодную линию, но их допустимость, влияние на температуру холодной воды и совместимость с водонагревателем надо проверять по инструкции конкретного комплекта. Не создавайте такую перемычку из обычных тройников и клапанов.

Если дача зимой остаётся без отопления, рециркуляционный контур добавляет ещё одну трубу с водой, которую нужно защитить от замерзания и при необходимости опорожнить. Схема слива должна учитывать насос, обратные клапаны и скрытые низкие участки. Перед длительным отъездом сверяйтесь с инструкцией оборудования; порядок подготовки системы описан в статье как слить воду из бойлера и труб на даче.

Как проверить систему после запуска

После монтажа попросите показать направление потока на насосе и схему обратной линии. При включённой циркуляции проверьте, как быстро прогревается дальняя точка и становится ли тёплой обратная труба у бойлера. Сравните это с режимом, когда насос выключен. Если у ближайшего крана вода горячая, а дальний по-прежнему долго ждёт, проверьте фактическую ветку, балансировку и работу датчика, а не просто увеличивайте скорость насоса.

Осмотрите доступные соединения на течь и убедитесь, что холодная вода у кранов не подогревается из-за неправильного перетока. После настройки запишите режим насоса и наблюдаемое время ожидания в самой дальней точке. Если водонагреватель стал заметно чаще включаться даже при отсутствии разбора, проверьте теплоизоляцию и длительность циркуляции.

При жалобах на шум или перегрев насоса не разбирайте его под напряжением и давлением. Уточните условия работы, положение и настройки по паспорту; электрическую часть и переделку обвязки поручите специалисту. Рециркуляция должна давать измеримый выигрыш в удобстве, а не скрывать проблему с нагревателем, обратным клапаном или плохо спланированной разводкой.

Итоговый выбор для частного дома

Если трубы короткие, оставьте простую схему и качественно утеплите горячую линию. Если дальние точки ежедневно требуют долгого слива, запланируйте отдельную обратку и подходящий насос ГВС. Для экономии энергии не оставляйте кольцо работающим круглосуточно без оценки потерь: выберите режим, который соответствует времени пользования, и проверьте его после запуска.

Самое важное до монтажа — паспорт водонагревателя и схема труб. Они определяют, можно ли возвращать воду в конкретный прибор, где поставить насос и как сохранить работу защитной арматуры. После этого уже можно сравнивать модели насосов и автоматику по удобству, шуму и расходам.
