Реле давления настраивают только после проверки насоса, манометра и гидроаккумулятора. Сначала фиксируют фактические давления включения и отключения, затем полностью обесточивают насос, сбрасывают давление воды и сверяют устройство конкретного реле с его инструкцией. Воздушный предзаряд бака измеряют при пустой водяной полости.
Универсальной пары значений для любого дома нет. Нижний порог должен обеспечивать нужный напор в самой высокой или удалённой точке, верхний — оставаться достижимым для насоса и безопасным для бака, труб, фильтров, водонагревателя и арматуры. Если насос не набирает давление, система течёт или мембрана бака повреждена, вращение гаек реле проблему не исправит.
Что делает реле давления
Механическое реле замыкает контакты, когда давление падает до нижнего порога, и размыкает их при достижении верхнего. Разница между этими значениями называется дифференциалом. Гидроаккумулятор даёт запас воды между пусками и смягчает изменение давления.
В исправной системе цикл выглядит так:
- кран открывается, вода сначала поступает из гидроаккумулятора;
- давление снижается до порога включения;
- реле запускает насос;
- после закрытия кранов насос заполняет бак;
- на верхнем пороге реле отключает насос.
Если насос запускается через несколько секунд после каждого небольшого водоразбора, начните с диагностики. В отдельном материале разобрано, почему насосная станция часто включается.
Когда регулировка действительно нужна
Настройка уместна после монтажа нового оборудования, замены реле или бака, а также когда заводские пороги не обеспечивают требуемый напор при исправной системе. Поводом может быть и осознанное изменение режима, например добавление точки водоразбора этажом выше.
Не начинайте с регулировки, если наблюдается хотя бы один признак:
- насос не может достигнуть прежнего давления отключения;
- давление падает при закрытых кранах;
- из воздушного ниппеля гидроаккумулятора выходит вода;
- манометр заедает или его стрелка не возвращается к нулю;
- реле подгорело, греется, искрит или внутри есть вода;
- насос работает рывками из-за нестабильного питания;
- засорены фильтры или канал подводки давления к реле.
В этих случаях сначала устраняют причину. Попытка поднять верхний порог может заставить насос работать без отключения.
Безопасность перед открытием реле
Под крышкой механического реле находятся токоведущие контакты. До снятия крышки отключите линию насосной станции автоматом или выньте вилку из розетки. Убедитесь, что насос не может запуститься автоматически. Если нет возможности надёжно обесточить цепь или непонятна схема подключения, регулировку должен выполнять электрик или специалист по насосному оборудованию.
Перед проверкой гидроаккумулятора:
- обесточьте насос;
- перекройте подачу, если схема этого требует;
- откройте ближайший к баку кран или слив;
- дождитесь нулевого давления воды по исправному манометру;
- только после этого измеряйте давление воздуха через ниппель.
Не добавляйте воздух в корродированный, деформированный или повреждённый бак. Давление и порядок обслуживания всегда ограничены паспортом конкретного сосуда.
Какие данные собрать до настройки
- модель насоса и его напорно-расходную характеристику;
- максимально допустимое давление гидроаккумулятора и остальных компонентов;
- заводской диапазон реле и схему его регулировок;
- высоту от реле до самой высокой точки водоразбора;
- состояние фильтров, обратного клапана и соединений;
- фактические пороги включения и отключения по манометру.
Показания удобнее записать после двух-трёх полных циклов. Если они заметно различаются, сначала проверьте манометр и механику реле. Связь показаний с напором и настройками оборудования разобрана в статье о регулировке давления воды в частном доме.
Как проверить давление воздуха в гидроаккумуляторе
Измерение выполняют автомобильным или специальным манометром на полностью разгруженной водяной стороне. Если в баке остаётся вода под давлением, показание у ниппеля не отражает правильный предзаряд.
Для систем с обычным реле производители часто задают предзаряд немного ниже давления включения насоса. В разных инструкциях встречается отношение около девяноста процентов от нижнего порога либо фиксированная небольшая разница. Это не два правила, которые нужно складывать: применяйте формулу из паспорта своего бака и автоматики.
Если из ниппеля идёт вода, мембрана или баллон повреждены. Подкачка не восстановит разделение сред. Если давление воздуха быстро уходит, проверьте ниппель и герметичность, а при повторной потере диагностируйте бак.
Размер гидроаккумулятора влияет на запас воды и частоту пусков, но не даёт права произвольно повышать давление. Подбор объёма и предзаряда подробно рассмотрен в материале о гидроаккумуляторе для частного дома.
Пошаговая настройка механического реле
Шаг 1. Зафиксируйте исходные пороги
Верните систему в рабочее состояние, закройте краны и дождитесь отключения насоса. Запишите верхнее значение. Затем медленно откройте кран и запишите давление, при котором насос включится. Повторите цикл, чтобы исключить случайную ошибку чтения.
Шаг 2. Сверьте достижимость верхнего давления
Насос должен уверенно достигать порога отключения при реальных условиях, а не работать у предела. Учитывайте глубину источника, потери в трубах и загрязнение фильтров. Верхний порог не может превышать допустимое рабочее давление самого слабого компонента системы.
Шаг 3. Полностью обесточьте оборудование

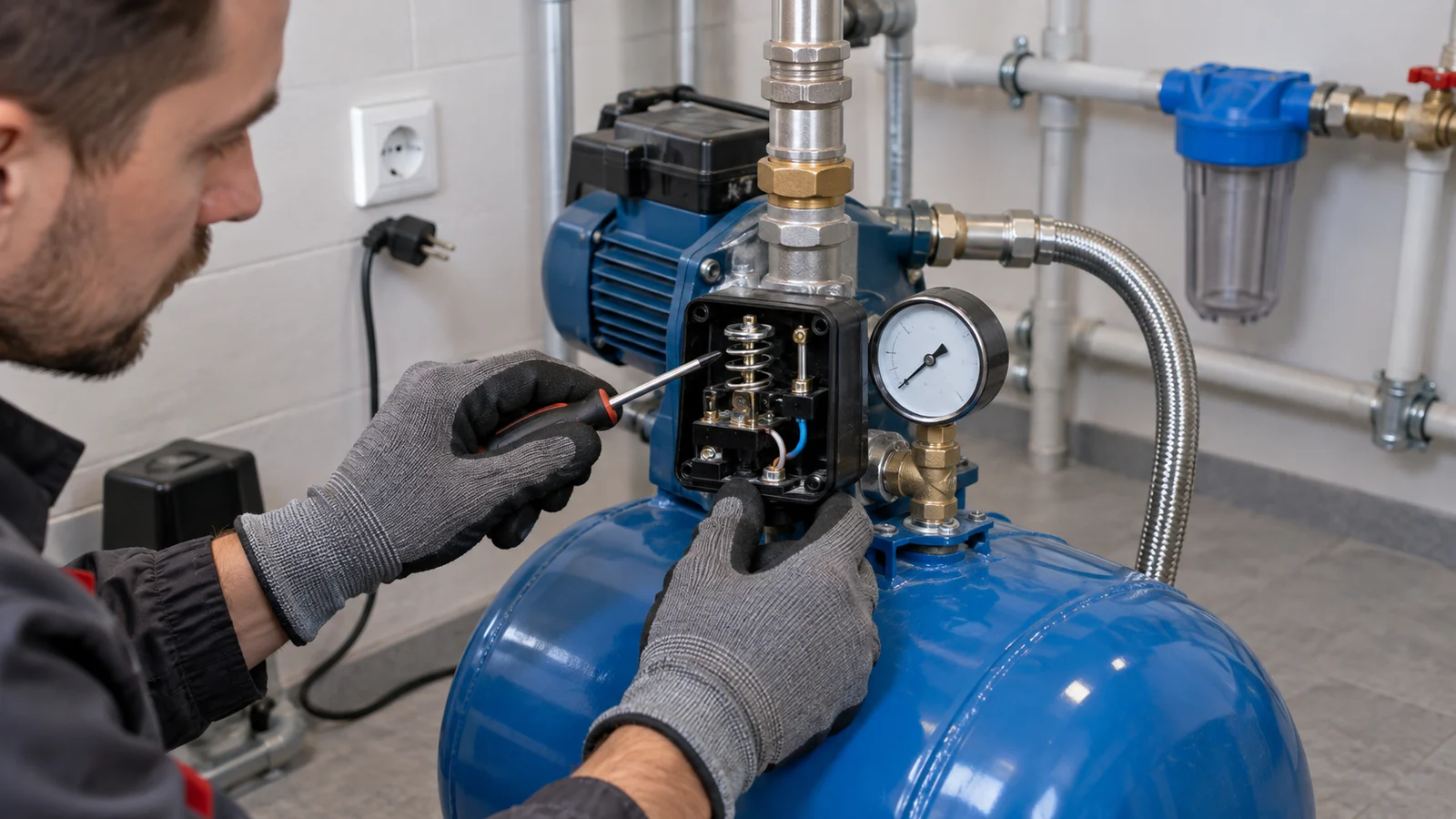

Отключите питание, проверьте отсутствие возможности автоматического пуска и только затем снимайте крышку. Сфотографируйте исходное положение гаек и отметьте сделанные обороты. Не касайтесь контактной группы и оголённых проводников.
Шаг 4. Определите назначение пружин по инструкции
У распространённых двухпружинных реле большая пружина обычно смещает основной диапазон, а малая меняет разницу между отключением и включением. Но конструкция и направление регулировки зависят от модели. Не переносите схему из случайного видео на реле с другой маркировкой.
Шаг 5. Внесите минимальное изменение
Поворачивайте только ту гайку, назначение которой подтверждено инструкцией. Начните с небольшой доли оборота. Слишком большой шаг затрудняет возврат к исходным настройкам и может вывести порог за рабочий диапазон.
Шаг 6. Соберите и проверьте полный цикл
Установите крышку, восстановите питание и проведите несколько циклов. Запишите новые пороги. Проверьте напор в удалённой точке, время непрерывной работы насоса, отсутствие утечек и уверенное отключение.
Шаг 7. Согласуйте предзаряд с новым нижним порогом
Если давление включения изменилось, снова обесточьте насос, полностью сбросьте давление воды и приведите предзаряд бака к значению из его инструкции. Проверять и подкачивать бак под водяным давлением нельзя.
Как выбрать нижний и верхний пороги
Начинают с минимального давления, которое нужно в самой неблагоприятной точке. К нему добавляются потери на подъём, длину труб, фитинги и фильтры. Если при поливе напор падает только на длинной линии, полезно сначала найти гидравлическое ограничение; отдельный разбор есть в статье о падении давления во время полива.
Верхний порог выбирают ниже фактической предельной возможности насоса и ниже допустимого давления всех компонентов. У насоса должен оставаться рабочий запас, чтобы он не пытался бесконечно достичь недоступного значения при снижении уровня воды или загрязнении фильтра.
Дифференциал должен обеспечивать достаточный запас воды между пусками и приемлемое изменение напора. Слишком узкий диапазон увеличивает число включений. Слишком широкий делает перепад в кране заметным и может потребовать недопустимо высокого верхнего давления.
Почему насос часто включается после настройки
Если регулировка выполнена, а цикл остаётся коротким, проверьте:
- предзаряд бака при нулевом давлении воды;
- целостность мембраны;
- соответствие объёма бака мощности и режиму насоса;
- утечки в доме и на наружной линии;
- обратный клапан;
- засор штуцера, по которому давление поступает к реле;
- стабильность показаний манометра.
Частые пуски — симптом, а не доказательство неправильной регулировки. Полный алгоритм поиска причины есть в статье о коротких циклах насоса.
Типичные ошибки
- Настраивать реле под напряжением. Под крышкой открытые электрические контакты.
- Измерять предзаряд при заполненном баке. Полученное значение нельзя использовать для настройки воздушной камеры.
- Крутить обе гайки одновременно. После этого трудно понять, какое изменение повлияло на пороги.
- Поднимать верхний порог при слабом насосе. Он может перестать отключаться.
- Компенсировать настройкой засор или утечку. Причина остаётся, а нагрузка на оборудование растёт.
- Считать рекомендации для другого реле универсальными. У механических и электронных блоков разные алгоритмы и ограничения.
Когда нужен специалист
Остановите самостоятельную работу, если контакты подгорели, корпус намок, кабель греется, насос не отключается, давление выходит за паспортный предел или схема питания непонятна. Также нужна диагностика, если вода выходит из ниппеля бака, давление воздуха быстро падает либо насос запускается при закрытых кранах.
После настройки оставьте рядом с оборудованием запись с датой, нижним и верхним порогами, предзарядом и моделью реле. При следующем обслуживании она позволит отличить естественное изменение от неисправности.
Итог
Правильная последовательность важнее универсальных цифр: проверить систему, измерить исходные пороги, обесточить насос, свериться с инструкцией, изменить одну настройку небольшим шагом и испытать несколько циклов. Предзаряд гидроаккумулятора проверяют только при пустой водяной полости и согласуют с фактическим давлением включения.
Если насос не достигает верхнего порога, система теряет давление или бак неисправен, сначала ремонтируют оборудование. Регулировка реле должна завершать диагностику, а не заменять её.
