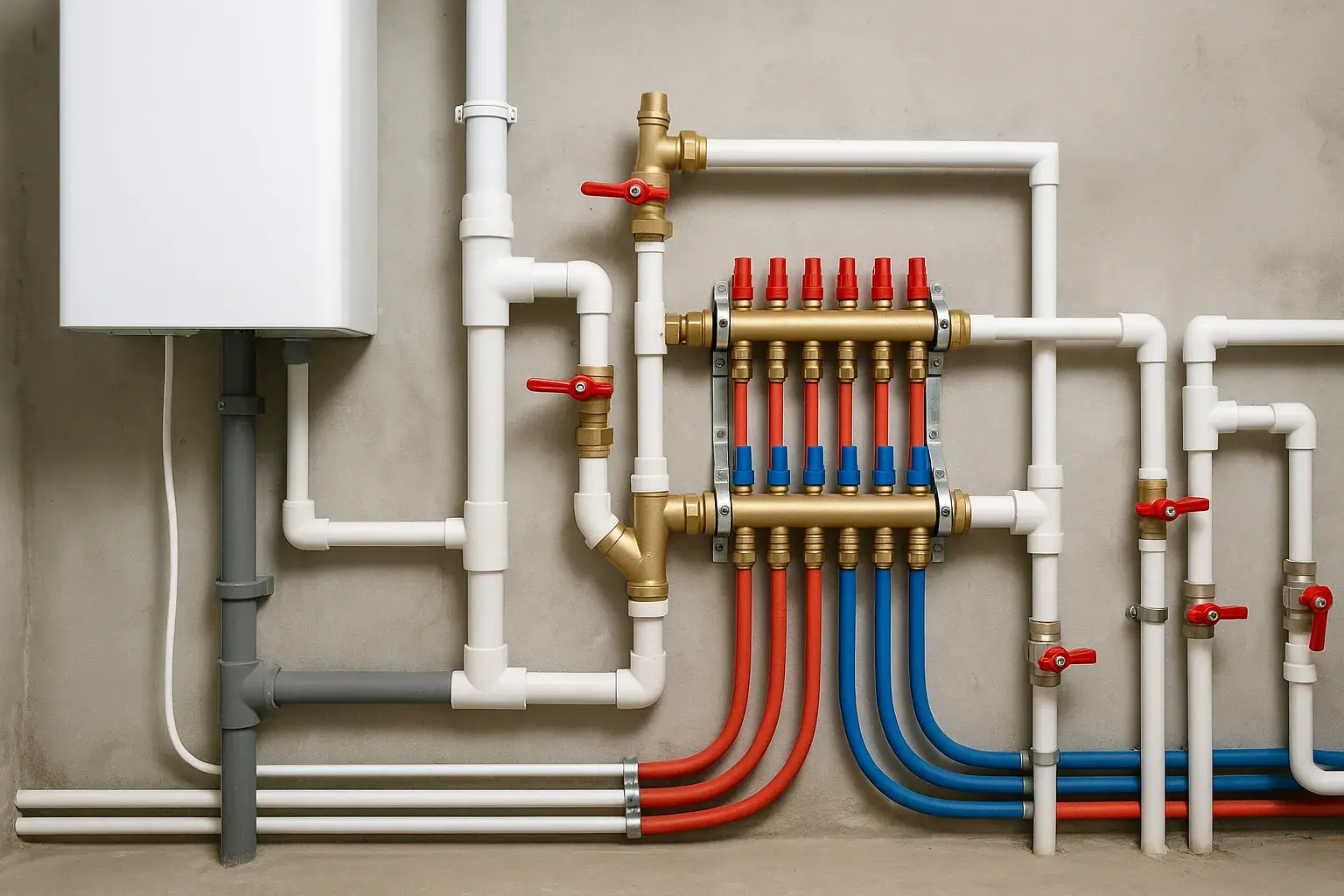

Для небольшого дома с близко расположенными кухней и санузлом часто достаточно тройниковой разводки. Когда точек водоразбора много, они находятся в разных частях дома или важно отключать каждую линию отдельно, удобнее коллекторная либо смешанная схема. Но коллектор сам по себе не повысит давление: сначала нужно проверить возможности источника воды, насоса и вводной магистрали.
Перед покупкой труб нарисуйте план с фактическими точками холодной и горячей воды. Отметьте места бойлера, фильтров и запорных кранов, расстояния до душа и кухни, возможные одновременные разборы. Такой план помогает выбрать трассы и оставить доступ к обслуживаемым соединениям до того, как стены закрыты отделкой.
Как выглядит схема от ввода до кранов
Внутренняя разводка начинается после ввода воды в дом и узла подготовки воды. Для скважины перед ней обычно работают насос, автоматика и оборудование поддержания давления; при подключении к центральной сети состав вводного узла будет другим. Подробнее о пути воды до дома — в статье про ввод воды в частный дом, а о скважинном источнике — в материале водопровод в дом из скважины.
Упрощённая схема внутри дома: ввод и вводной запорный кран → оборудование водоподготовки по проекту → распределение холодной воды → точки холодной воды и водонагреватель → распределение горячей воды → точки горячей воды. Положение фильтров, редуктора, обратных и предохранительных клапанов определяется схемой конкретного оборудования и требованиями его производителя. Нельзя переносить эти элементы из картинки в картинку без проверки паспорта бойлера и насосной станции.
На плане различайте питьевую воду, техническую воду для полива и отопительный контур. Отопительные трубы не являются ветками бытового горячего водоснабжения. Если горячая вода готовится бойлером, подробно выбирать источник нагрева лучше по отдельному материалу о вариантах горячего водоснабжения.
Тройниковая, коллекторная или смешанная разводка
| Схема | Где удобна | Что проверить заранее |
|---|---|---|
| Тройниковая: от магистрали идут ответвления через тройники | Компактная группа приборов и короткие трассы | Достаточен ли расход в общей трубе при одновременном пользовании; где расположены соединения |

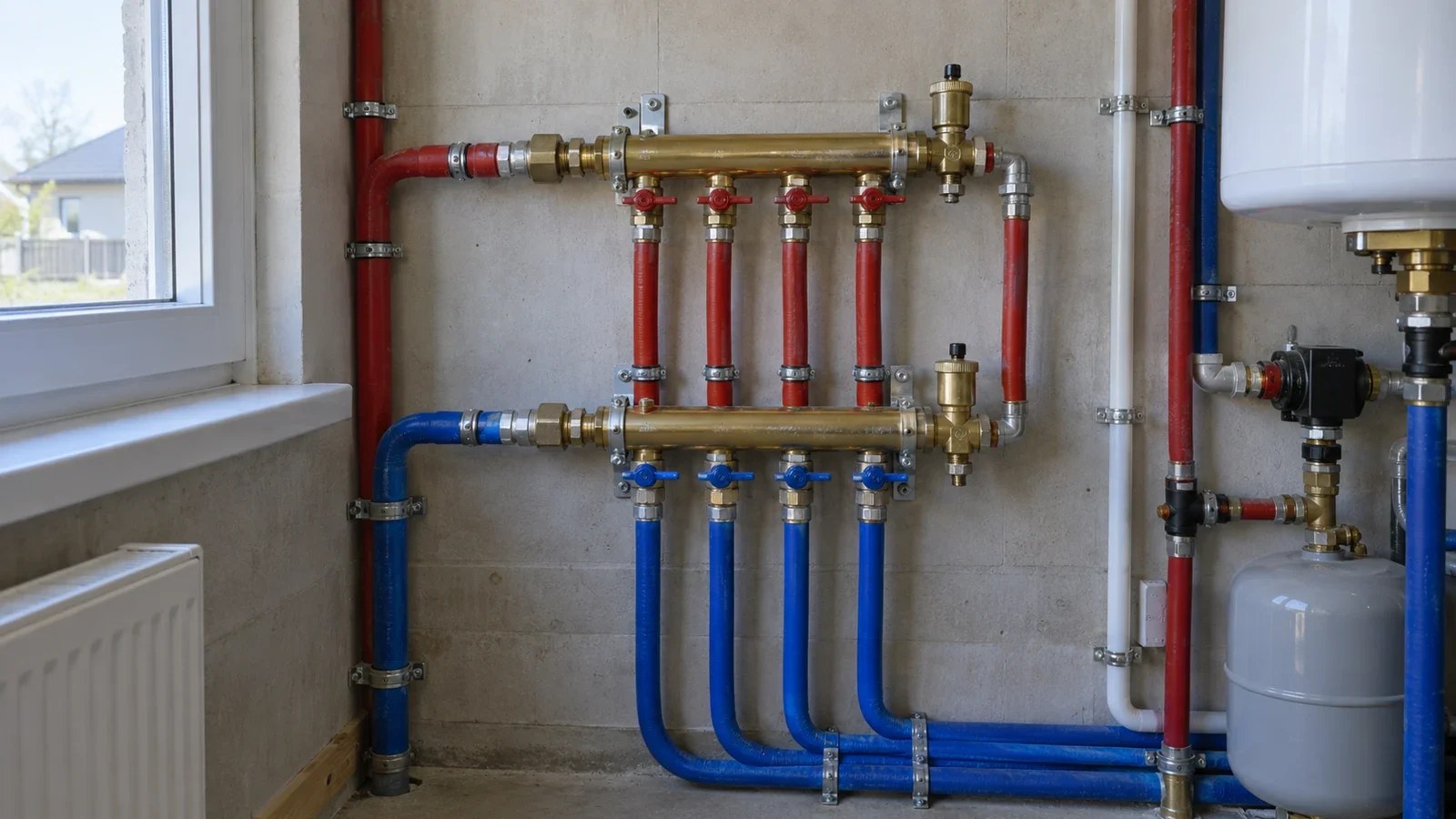

| Коллекторная: отдельная линия от распределителя к прибору или группе | Несколько удалённых санузлов, скрытая прокладка, необходимость отключать ветви по отдельности | Место для доступного коллектора, длину линий, возможности ввода и источника воды |
| Смешанная: магистраль к группе помещений, внутри группы отдельные ветви | Кухня и санузлы разнесены, но полный набор индивидуальных линий избыточен | Расход общей магистрали и доступность арматуры в точках разделения |
В тройниковой схеме меньше труб, зато тройники и общие участки требуют особенно внимательного размещения. При нескольких открытых кранах потери напора в общей магистрали могут стать заметнее. В коллекторной схеме удобно перекрыть отдельный прибор; у отдельных линий может быть меньше скрытых соединений. При этом количество труб растёт, а долгий путь от бойлера к крану способен увеличить ожидание горячей воды.
Коллектор снижает взаимное влияние приборов на отдельных ветвях, но не компенсирует слабый насос, узкий ввод, загрязнённый фильтр или неправильно выбранный диаметр общей трубы.
Три типовые ситуации
- Небольшая дача с одной мокрой зоной. Короткая доступная магистраль с ответвлениями часто проще в монтаже и ремонте. Предусмотрите отключение всей сети и отдельных приборов, которые нужно обслуживать.
- Дом с кухней и двумя санузлами на разных этажах. Проверьте одновременно работающие душ, кухонный кран и другую технику. Часто разумна смешанная схема или коллекторы по этажам, но решение зависит от давления и расхода на вводе.
- Дом с закрываемой на зиму частью сети. Делите систему так, чтобы сезонную ветку можно было изолировать и слить. Для дачи с риском промерзания удобство полного слива может быть важнее экономии на метрах трубы.
Как выбрать трубы и соединения
Для питьевой воды берите трубы и фитинги, у которых производитель допускает контакт с питьевой водой и нужный температурный режим. Параметры трубы, фитинга и способа соединения должны соответствовать друг другу. Одинаковое название материала не делает детали разных систем автоматически совместимыми.
Полипропилен собирают сваркой подходящих труб и фитингов. Его удобно вести открыто или в доступных каналах; температурное удлинение и крепление учитывают по инструкции выбранной системы. Некачественная сварка может сузить проход либо дать негерметичный шов. PEX и многослойные трубы позволяют провести длинную линию с небольшим числом поворотов, но требуют штатного инструмента и фитингов конкретной системы. Медь тоже применяют для водоснабжения, если учтены качество воды, совместимость элементов и технология соединения.
Не выбирайте трубу только по внешнему диаметру на ценнике. Внутренний проход отличается при разной толщине стенки, а потери давления зависят от длины, расхода и количества фитингов. Универсального диаметра «для всех частных домов» нет. Для душа на втором этаже и поливочной линии расчёт будет отличаться даже при одинаковой площади дома.
Открытая или скрытая прокладка
Открытая трасса видна, доступна для осмотра и проще при ремонте. Скрытая эстетичнее, но требует плана с точными маршрутами, защиты трубы при проходе конструкций, учёта теплового расширения и испытания до закрытия отделкой. Разборные соединения и обслуживаемую арматуру не замуровывают без доступа. Для скрытых линий по возможности выбирают цельный участок трубы между доступными узлами и соединения, прямо разрешённые производителем для такого монтажа.
Холодные трубы защищают от конденсации, когда они проходят по тёплым влажным помещениям. Горячие изолируют для уменьшения потерь тепла и исключения нежелательного нагрева соседних холодных линий. В неотапливаемых зонах отдельно решают вопрос промерзания: изоляция сама по себе не создаёт тепло.
Как продумать разводку холодной и горячей воды от бойлера
Проведите холодную воду к бойлеру по схеме его изготовителя. От выхода горячей воды стройте отдельную сеть к смесителям. Не соединяйте горячую и холодную ветви напрямую и не заменяйте предохранительную группу случайным краном. Узлы перед водонагревателем должны оставаться доступными для осмотра и обслуживания.
Если от бойлера до дальнего санузла длинная трасса, вода в ней остывает между разборами. Сначала оцените длину, теплоизоляцию и реальный режим пользования. Рециркуляция может сократить ожидание, но требует дополнительной петли, насоса и правильной настройки; постоянная циркуляция добавляет теплопотери. Ради редкого пользования дальним краном она может быть невыгодна.
На схеме отмечайте, какие приборы требуют только холодной воды, какие — обеих линий. Так проще не купить лишние коллекторные выходы и не перепутать ветви при монтаже.
Порядок монтажа и проверки до отделки
- Составьте список точек. Нанесите на план смесители, бачки, стиральную и посудомоечную машины, водонагреватель, наружный кран. Укажите этаж и примерную длину каждой трассы.
- Проверьте источник. Измерьте фактический напор и оцените расход при нескольких открытых точках; проверьте состояние фильтров и настройки автоматики. При дефиците воды изменение разводки не заменит устранение причины на вводе.
- Выберите схему и материалы. Разместите доступные коллекторы, отключающие краны, фильтры и обслуживаемые узлы. Для диаметра и оборудования используйте расчёт и паспорта изделий.
- Разметьте трассы и смонтируйте систему. Соблюдайте технологию выбранных труб: инструменты, температурный режим, глубину и способ соединения, крепление и радиусы изгиба берите из инструкции производителя.
- Испытайте до закрытия. Заполните систему либо проведите предусмотренное проектом испытание, осмотрите все соединения, проверьте каждый кран и запорную арматуру. Давление и длительность испытания задаются документацией к конкретной системе, а не одной цифрой для всех материалов.
- Зафиксируйте расположение труб. Сохраните фото и схему с привязкой к стенам и полу до штукатурки или облицовки. Это поможет не повредить трубу при последующем ремонте.
Если после монтажа при открытии второго крана резко слабеет душ, сначала сравните напор до и после фильтра, проверьте арматуру, насос и общую линию. Если проблема только в одном смесителе, начните с его аэратора, подводки и местного крана. Такое разделение причин полезнее, чем немедленная замена всей разводки.
Ошибки, которые трудно исправлять после ремонта
- Коллектор ставят в тесную нишу без доступа к кранам и соединениям.
- Общую магистраль выбирают по диаметру отдельной ветки, не проверяя одновременный расход.
- Разборные фитинги закрывают плиткой без ревизии.
- Горячую и холодную линии прокладывают рядом без необходимой изоляции.
- В сезонном доме не предусматривают способ слива из низких участков и оборудования.
- Закрывают штробы до проверки герметичности и не сохраняют схему трасс.
Для напорного бытового водопровода не нужен «уклон как у канализации». Если важен слив перед зимой, направление и точки опорожнения проектируют именно под эту задачу, проверяя, что вода не останется в оборудовании и провисающих участках.
Короткие ответы
Что дешевле: тройниковая или коллекторная схема? Обычно при сопоставимой планировке на тройниковую уходит меньше трубы. Итоговая стоимость зависит также от количества фитингов, доступа к узлам, длины трасс и отделочных работ; без схемы дома сравнение цен ненадёжно.
Коллектор гарантирует одинаковый напор во всех кранах? Нет. Он разделяет ветви, но общий ввод, насос, фильтры и диаметр распределителя остаются общими ограничениями.
Можно ли сделать разводку своими руками? Можно, если есть схема, инструмент и инструкции к выбранной системе. Подключение бойлера, насосного оборудования и испытание скрытых участков требуют особенно аккуратной проверки. При сомнениях лучше получить расчёт и проверку монтажа до отделки.
