Оголовок для скважины: как выбрать размер и установить без ошибок

Оголовок для скважины закрывает верх обсадной трубы, удерживает подвешенный насос и даёт предусмотренные конструкцией проходы для напорной трубы и электрического кабеля. Подбирают его не по слову «скважина 125», а по фактическому наружному диаметру обсадной трубы, наружному диаметру напорной трубы, кабельному вводу и допустимой нагрузке конкретной модели. Если хотя бы один размер не подходит, уплотнение или крепление может работать неправильно.

Оголовок защищает устье от мусора и попадания воды через верх трубы. Он не чинит трещины обсадки, не осушает затапливаемый кессон и сам по себе не решает вопрос зимнего промерзания. Перед покупкой осмотрите всю верхнюю часть скважины, а при уже существующей протечке сначала найдите путь воды.

Зачем нужен оголовок и из чего он состоит

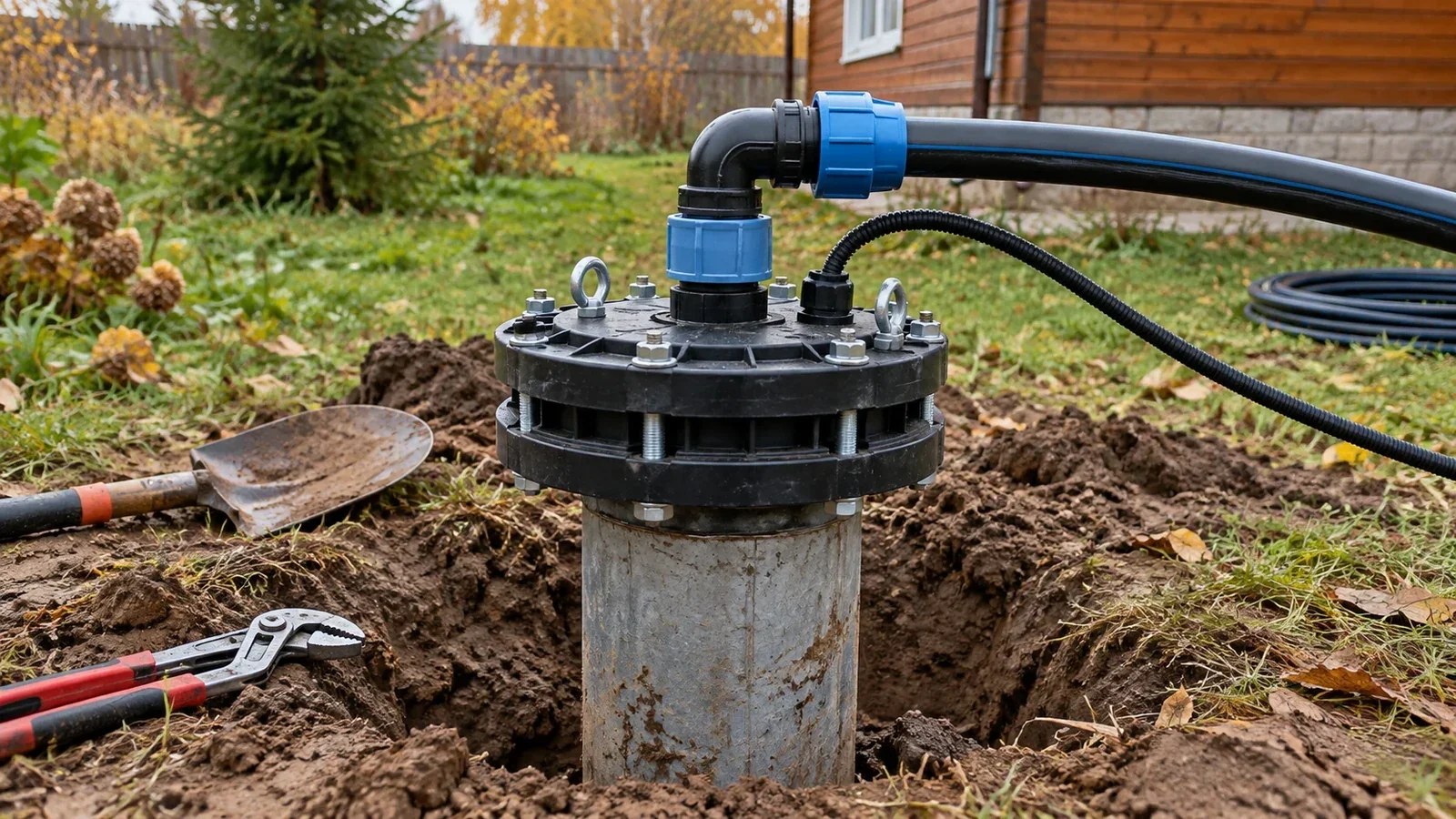

У распространённого прижимного оголовка есть крышка или основание, прижимной фланец, резиновое уплотнительное кольцо и болты. При затяжке кольцо сжимается вокруг обсадной трубы. Через крышку проходит напорная труба; кабель вводят через гермоввод, а страховочный трос насоса крепят к предназначенному для него элементу. Конструкция и расположение частей различаются по модели.

Такое закрытие устья особенно важно, если рядом бывают талая вода, дождевые брызги, грунт и насекомые. В рекомендациях Minnesota Department of Health подчёркнута необходимость исправной крышки, защищённых вводов и отвода поверхностной воды от обсадной трубы. Это полезный технический принцип, но американские размеры и правовые требования нельзя переносить на скважину в России как местную норму.

Если крышка треснула, крепёж потерян, ввод кабеля открыт или вода уже стоит вокруг устья, одной заменой уплотнительного кольца проблема может не решиться. Осмотрите обсадную трубу и окружающий колодец или кессон. При затоплении полезна отдельная диагностика причин, описанная в статье о воде в кессоне.

Как подобрать оголовок под обсадную трубу

Первым делом измерьте наружный диаметр открытого конца обсадной трубы в нескольких направлениях. Номинальное обозначение скважины, внутренний проход и число в старой смете могут не совпадать с этим размером. Проверьте также, нет ли на кромке деформации, толстого наплыва сварки или повреждений, которые помешают кольцу обжаться равномерно.

Затем прочитайте маркировку и паспорт изделия. Например, в инструкции ДЖИЛЕКС обозначение ОСП 110–130/32 означает пластиковый оголовок для наружного диаметра обсадной трубы 110–130 мм и наружного диаметра напорной ПНД-трубы 32 мм. В этой линейке буква П указывает на пластик; у чугунных моделей её нет. Это расшифровка конкретной серии, а не универсальная маркировка всех производителей.

Запросы «оголовок на скважину 110», «125» или «160» ещё не являются точным заказом. У производителя могут быть пересекающиеся диапазоны. Например, в инструкции ДЖИЛЕКС пластиковые исполнения есть для 90–110, 110–130 и 140–160 мм; часть чугунных — для 107–127 и 127–140 мм. На границе диапазона повторно измерьте трубу и сверяйте допуски с паспортом выбранной модели. Если обсадка имеет нестандартный размер или овальность, не пытайтесь добиться герметичности чрезмерной затяжкой болтов.

Пластиковый или металлический

Материал корпуса не заменяет проверку размеров и нагрузки. В таблице конкретной инструкции ДЖИЛЕКС для ряда пластиковых моделей ОСП указана максимальная нагрузка 200 кг, а для ряда чугунных ОС — 500 кг. Эти значения относятся только к перечисленным в документе исполнениям: у другой серии или производителя допустимая нагрузка может быть иной. Сравнивайте её с фактическим подвешенным комплектом и запасом, который требует изготовитель.

Пластиковый оголовок удобен, когда подходит по диаметрам и допускаемой нагрузке. Металлический выбирают, если этого требует масса комплекта или исполнение узла. Дополнительно проверьте защиту металла от коррозии, комплектность крепежа и доступность сменного уплотнения. Антивандальный вариант имеет смысл там, где к устью могут подходить посторонние; защиту от замерзания такая крышка не создаёт.

Как установить оголовок

Ниже — порядок проверки работ на примере прижимной конструкции. Точные операции, расположение фланца и способ подключения берите из инструкции купленной модели и паспорта насоса. Работы с электрическим кабелем выполняют при отключённом питании; подключение в клеммной коробке должен делать человек с необходимой квалификацией.

1. Подготовьте устье. Проверьте состояние обсадки, ровность среза и отсутствие заусенцев. Для металлической трубы обработайте открытый срез по инструкции производителя. Не оставляйте открытый ствол без временной защиты во время работ.
2. Подготовьте насосный комплект. Подберите напорную трубу, кабель и страховочный трос по паспорту насоса. Насос нельзя опускать или вытаскивать за электрический кабель. Уточните, как именно трос крепится к оголовку и выдерживает ли узел нагрузку.
3. Наденьте детали до спуска насоса. В инструкции ДЖИЛЕКС фланец ставят на обсадную трубу плоской стороной вверх, после него — резиновое кольцо. Для другого оголовка порядок и ориентацию проверяют по его схеме.
4. Проведите трубу и кабель через предусмотренные отверстия. Свободный конец троса закрепите за штатный карабин или рым-болт. Не сверлите произвольные отверстия в крышке: новый проход без подходящего уплотнения открывает путь воде и грязи.
5. Опустите насос и соберите уплотнение. После установки основания равномерно стяните детали крепежом, чтобы кольцо обжалось по окружности. Напорную трубу закрепите штатным соединением, кабель — подходящим гермовводом. Момент затяжки и последовательность берите из паспорта, не «на глаз до упора».
6. Проверьте готовый узел. Крышка не должна качаться; кабель и труба не должны быть перетёрты кромкой; открытых отверстий оставаться не должно. Убедитесь, что трос закреплён независимо от кабеля, а для последующего обслуживания насос можно будет извлечь без разрушения узла.

Если старый оголовок не фиксируется, не добавляйте под резиновое кольцо случайные прокладки. В инструкции производителя среди причин прямо указаны неправильный подбор диаметра и недостаточно затянутый крепёж. Сначала повторите замер и сверьте комплект с паспортом.

Оголовок вместе с кессоном или адаптером

Кессон или другое техническое помещение вокруг устья даёт место для соединений и обслуживания. Скважинный адаптер выводит воду через стенку обсадной трубы на определённой глубине. Оголовок закрывает верхнюю часть обсадки и организует подвес насоса и ввод кабеля. Эти элементы решают разные задачи; оголовок может понадобиться и при схеме с адаптером, но подбор конкретной крышки зависит от способа подвеса и вывода коммуникаций.

Когда вода выходит через адаптер, не покупайте модель с выходом напорной трубы через верх автоматически. Сначала нарисуйте фактическую схему: где закреплён насос, как проходит кабель, есть ли вентиляция, нужен ли доступ для обслуживания. Варианты выхода воды без кессона разобраны в материале об обустройстве скважины без кессона. Если камера ещё не выбрана, отдельно сравните кессон и адаптер.

Для круглогодичной подачи воды оголовок не заменяет защиту трубопровода от промерзания. Смотрите на глубину и конструкцию вывода, режим отопления дома, место соединения и возможность слива воды. Схему круглогодичной подачи и уязвимые узлы разбирает статья о зимнем водопроводе из скважины.

Что проверить перед холодами и после ремонта

Осмотрите крышку, болты, уплотнение кабеля и место выхода трубы. Проверьте, отводится ли поверхностная вода от устья и нет ли следов подтопления внутри кессона. После обслуживания насоса убедитесь, что все штатные заглушки и вводы вновь закрыты, а трос закреплён на предусмотренном креплении. Если в воде появились необычная мутность или запах после подтопления, прекратите считать воду безопасной только на основании внешнего вида оголовка: найдите причину проникновения воды и при необходимости проверьте качество воды.

Когда наружный диаметр обсадки, схема вывода или подвес насоса неясны, сначала сделайте замеры и схему узла. По этим данным можно подобрать комплект для обустройства скважины, не покупая оголовок по одному числу из названия.
