Как пользоваться мультиметром: инструкция для начинающих

Мультиметр кажется сложным прибором, пока не понять его логику. На самом деле большинство бытовых задач сводится к нескольким режимам: измерить напряжение, проверить батарейку, прозвонить провод, найти обрыв, оценить сопротивление. Главное — правильно поставить щупы, выбрать режим и не пытаться измерять ток так же, как напряжение.

Эта инструкция рассчитана на новичка. Она поможет безопасно начать пользоваться цифровым мультиметром дома, на даче, в гараже или мастерской.

Обычный цифровой мультиметр умеет измерять:

• постоянное напряжение;
• переменное напряжение;
• сопротивление;
• целостность цепи в режиме прозвонки;
• иногда ток, емкость, температуру, диоды и транзисторы.

В быту чаще всего нужны три задачи: проверить, есть ли напряжение в розетке, понять, жива ли батарейка, и найти обрыв в проводе.

Даже у недорогих моделей устройство похоже: дисплей, поворотный переключатель, гнезда для щупов и сами щупы.

Черный щуп почти всегда вставляют в гнездо COM. Красный — в гнездо для измерения напряжения, сопротивления и прозвонки. Отдельное гнездо для тока используют только при измерении тока и только если вы понимаете схему подключения.

Если перепутать гнездо и оставить красный щуп в токовом входе, можно устроить короткое замыкание при попытке измерить напряжение.

Переключатель задает, что именно будет измерять прибор. Перед касанием щупами контактов проверьте режим. Для розетки нужен переменный вольтаж, для батарейки — постоянный, для провода без питания — прозвонка или сопротивление.

V — напряжение. A — ток. Ohm или символ омеги — сопротивление. ACV — переменное напряжение, DCV — постоянное. Значок диода или динамика часто означает прозвонку.

Если мультиметр не автоматический, выбирайте предел выше ожидаемого значения. Для розетки 220 В ставят предел выше 220 В, например 600 или 750 В AC.

Перед измерением:

• осмотрите щупы, нет ли трещин и оголенного металла;
• вставьте черный щуп в COM;
• вставьте красный щуп в правильное гнездо;
• выберите режим;
• если есть пределы, поставьте безопасный верхний предел;
• не держитесь пальцами за металлические части щупов.

Для первых тренировок лучше использовать батарейку, а не розетку. Так вы поймете дисплей и полярность без риска.

Напряжение измеряют параллельно источнику или участку цепи. Это значит, что щупы прикладывают к двум точкам, между которыми нужно узнать разность потенциалов.

Поставьте режим переменного напряжения ACV или V~. Выберите предел выше 220 В. Черный и красный щуп аккуратно вставьте в два отверстия розетки, не касаясь металла пальцами.

Нормальное значение в бытовой сети обычно около 220-230 В, но возможны отклонения. Если прибор показывает ноль, проверьте режим, щупы и саму розетку.

Не измеряйте розетку в режиме сопротивления или прозвонки. Эти режимы предназначены для цепей без питания.

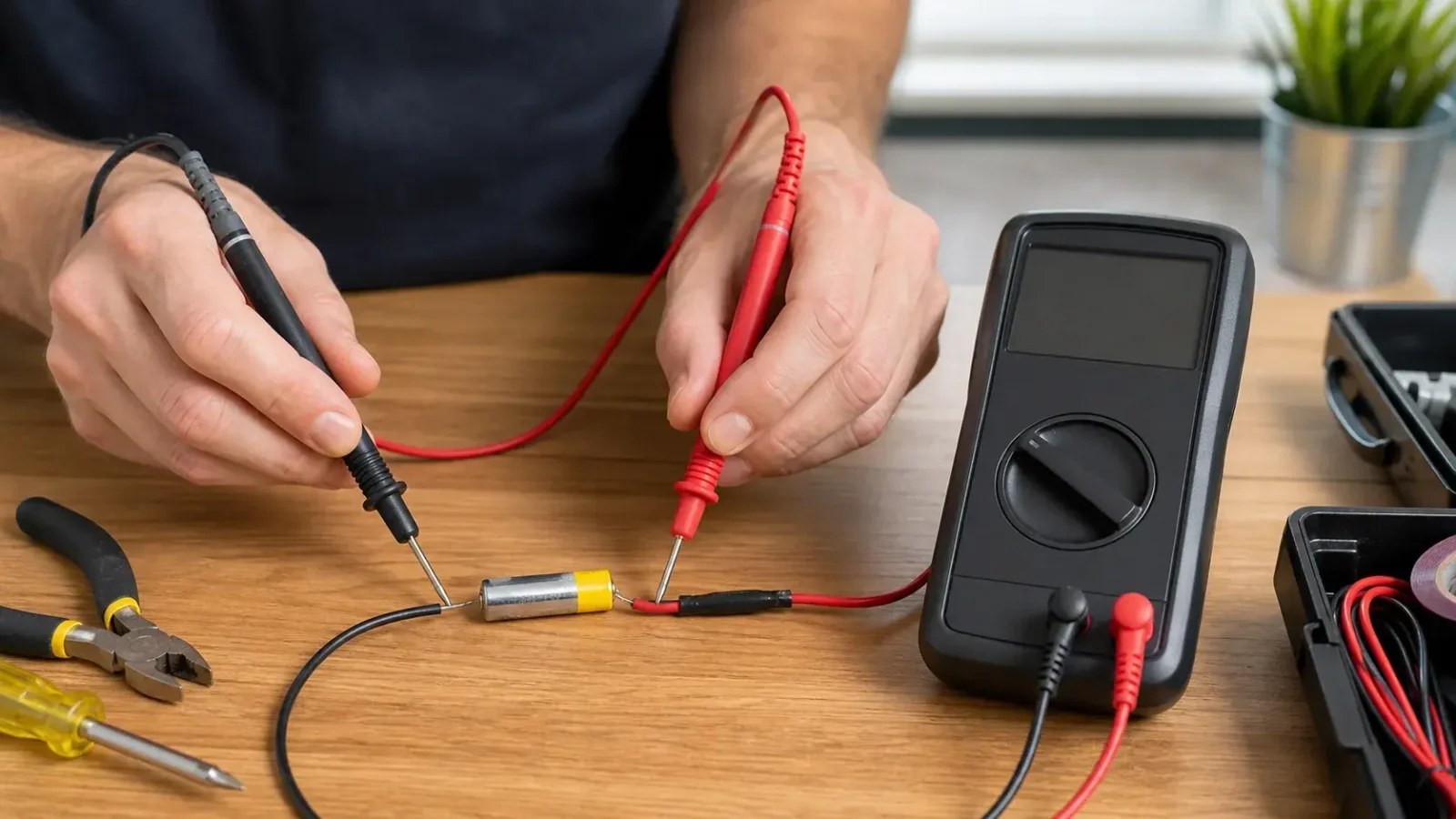

Поставьте режим постоянного напряжения DCV или V⎓. Красный щуп — к плюсу, черный — к минусу. Если перепутать, на дисплее появится минус, это не страшно.

Новая пальчиковая батарейка обычно показывает около 1,5 В без нагрузки. Автомобильный аккумулятор без нагрузки часто показывает около 12,6 В в заряженном состоянии, но его полноценная диагностика сложнее.

Сопротивление измеряют только на обесточенной цепи. Если подать напряжение на мультиметр в режиме омметра, можно повредить прибор.

Поставьте режим Ohm, приложите щупы к двум выводам детали или участка. Если значение очень большое или прибор показывает разрыв, цепь может быть оборвана.

Для точных измерений деталь лучше отключить от схемы, иначе соседние элементы будут влиять на показания.

Режим прозвонки помогает проверить, есть ли электрический контакт между двумя точками. Обычно прибор пищит, если цепь замкнута.

Порядок:

1. Полностью отключите питание. 2. Поставьте режим прозвонки. 3. Коснитесь щупами концов провода. 4. Если есть сигнал, провод целый. 5. Если сигнала нет, есть обрыв или плохой контакт.

Так проверяют удлинители, провода, предохранители, выключатели, контакты.

Предохранитель должен прозваниваться. Если сигнала нет, он перегорел. Лампа накаливания может показывать сопротивление спирали. Светодиодные лампы так просто не диагностируются.

Кабель проверяют по каждой жиле отдельно. Если кабель длинный, один конец жил временно соединяют между собой, а на другом конце проверяют пары.

Нельзя:

• измерять напряжение в режиме тока;
• измерять сопротивление в цепи под напряжением;
• держать щупы за металл;
• использовать поврежденные щупы;
• измерять ток без понимания схемы;
• лезть в щиток без опыта.

Измерение тока отличается от измерения напряжения: мультиметр включают последовательно в цепь. Ошибка часто приводит к короткому замыканию.

Самые частые ошибки — неверный режим, красный щуп в неправильном гнезде, попытка прозвонить живую розетку и выбор слишком низкого предела.

Еще одна ошибка — верить одному измерению без проверки. Если результат странный, сначала проверьте батарейку мультиметра, щупы и режим.

Как пользоваться мультиметром для чайников? Начните с батарейки: режим DCV, красный щуп к плюсу, черный к минусу. Затем освойте прозвонку на отключенном проводе.

Как проверить напряжение в розетке? Поставьте режим переменного напряжения V~ или ACV и предел выше 220 В.

Что значит минус на дисплее? В режиме постоянного напряжения щупы подключены наоборот. Для батарейки это не опасно.

Можно ли мультиметром проверить провод? Да, в режиме прозвонки, но только без питания.

Почему мультиметр ничего не показывает? Проверьте батарейку прибора, гнезда щупов, режим и предел измерения.
