Сечение кабеля по мощности: таблица для 220 В и 380 В

Таблица сечения кабеля по мощности начинается с расчёта тока, а не с выбора миллиметров по киловаттам. Для однофазной нагрузки 6 кВт при 220 В и коэффициенте мощности 1 расчётный ток составляет 6000 ÷ 220 ≈ 27,3 А. Для равномерной трёхфазной нагрузки той же мощности при 380 В — 6000 ÷ (√3 × 380) ≈ 9,1 А в каждой фазе. Затем ток сравнивают с допустимым для конкретного кабеля при конкретной прокладке, проверяют защитный автомат и падение напряжения. Таблица ниже служит примером такого сравнения, а не разрешением монтировать линию по одному числу.

Обозначения 220 и 380 В оставлены, потому что именно так часто формулируют вопрос. Для новой сети расчёт ведут по её фактическим параметрам и номиналам 230/400 В из ГОСТ 29322-2014. Прибор с двигателем, например насос, лучше считать по паспортному току: простое деление ватт на вольты не учитывает коэффициент мощности и режим пуска.

Таблица мощности и тока для 220 и 380 В

Это расчёт для активной нагрузки при коэффициенте мощности 1. В трёхфазной колонке нагрузка симметрична; это ток одной фазы, а не сумма токов трёх фаз. Если мощность указана на одном однофазном приборе, подключённом к одной фазе трёхфазного ввода, пользуйтесь однофазной колонкой.

Трёхфазное питание не делает любой кабель «втрое мощнее»: число нагруженных жил, неравномерность распределения, материал и условия охлаждения всё равно определяют его допустимый ток. Калькулятор сечения кабеля по мощности, который спрашивает только киловатты и напряжение, не видит этих условий.

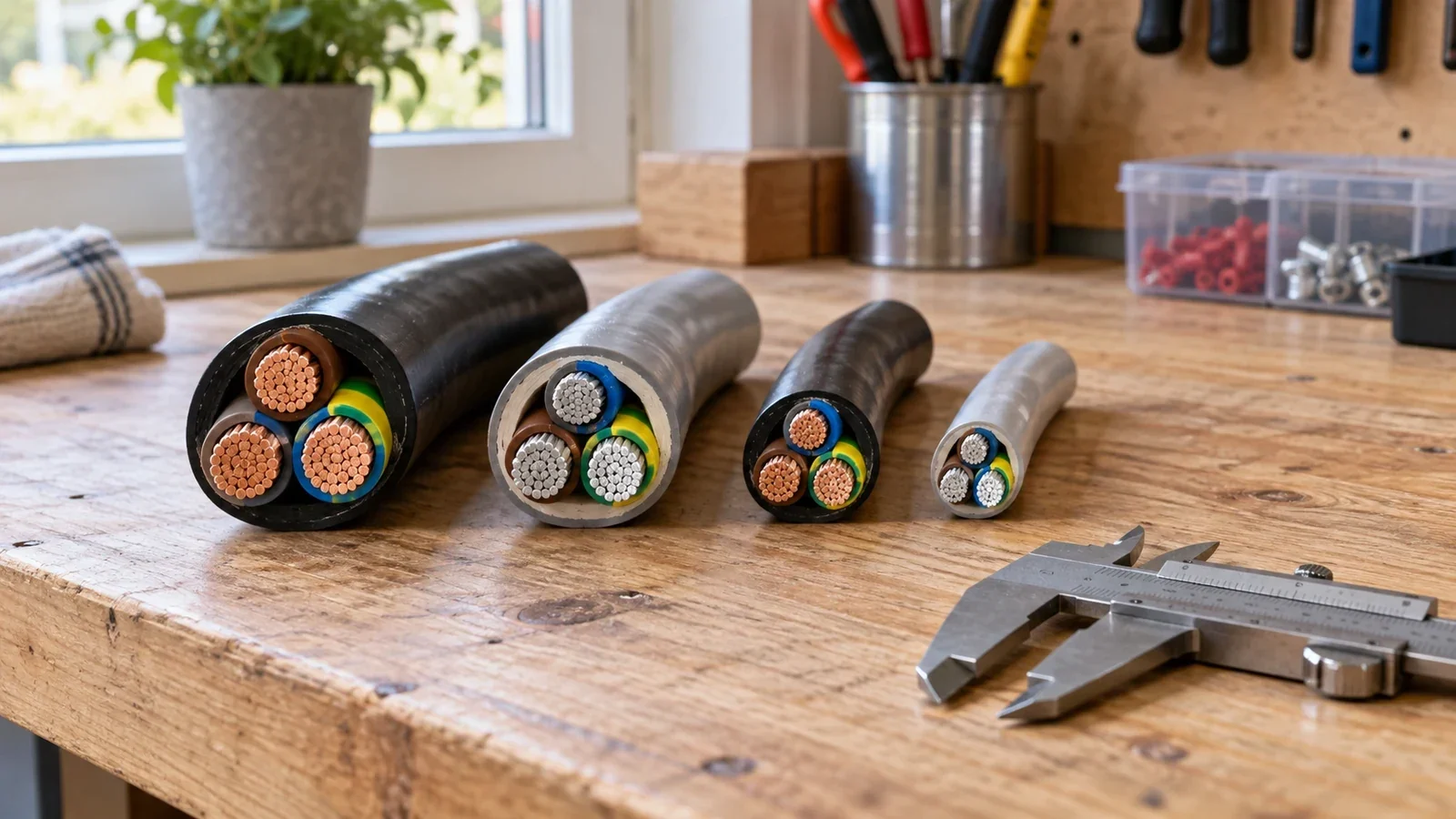

Таблица допустимых токов для меди и алюминия

В ПУЭ, глава 1.3, таблицы 1.3.6 и 1.3.7 есть следующие значения для указанных в таблицах трёхжильных кабелей в воздухе и земле. Для медной колонки таблица 1.3.6 описывает кабели с резиновой изоляцией в перечисленных оболочках; для алюминиевой таблица 1.3.7 — кабели с резиновой или пластмассовой изоляцией в перечисленных оболочках. ПУЭ принимает для этих таблиц температуру воздуха +25 °C и земли +15 °C. Это не таблица для любого современного изделия и не таблица «скрытой проводки».

Прочерк означает, что в приведённой алюминиевой таблице нет строки 1,5 мм²; он не означает разрешение применять такое сечение. Прокладка в земле сама по себе не равна укладке произвольного бытового кабеля в грунт: нужны кабель и способ монтажа, предназначенные для этих условий.

Как пользоваться таблицей. При 6 кВт на одной фазе и 220 В получаются 27,3 А. В базовых условиях медный трёхжильный кабель 2,5 мм² из именно этой таблицы допускает 25 А в воздухе и не проходит сравнение; 4 мм² с 35 А — кандидат для дальнейшей проверки. Нельзя превращать этот пример в общее правило «6 кВт = 4 мм²»: у другого кабеля, закрытого утеплителем или уложенного в пучке, допустимый ток может отличаться. Для реальной линии электрик сверяет документацию выбранного кабеля, условия прокладки и защиту.

Для трёхфазного потребителя на вводе дома часто нужен кабель с большим числом жил. Переносить приведённые значения для трёхжильного кабеля на пятижильный без отдельной проверки нельзя. Также нельзя выводить «мощность по сечению кабеля» простым умножением табличного тока на 220 или 380 В: допустимый ток определяется условиями монтажа, а потребляемая мощность — характеристиками нагрузки.

Открытая и скрытая прокладка: что меняется

«Скрыто» описывает внешний вид линии, но не её тепловые условия. Кабель может проходить в штрабе под штукатуркой, внутри трубы, в стене с теплоизоляцией или в пучке с другими линиями. Для каждого случая нужны своя расчётная схема и поправки. В пункте 1.3.10 ПУЭ отдельно оговорены провода в трубах, кабели в коробах и лотках, а также снижение допустимого тока при большом количестве одновременно нагруженных проводников. Нельзя выдавать одну колонку «скрытая прокладка» без описания конструкции.

Медь и алюминий также нельзя менять по правилу «прибавить один размер». Таблица показывает разницу допустимых токов в выбранном примере; подходящее сечение зависит ещё от типа изделия, соединений и условий монтажа. Если в старом доме уже есть алюминиевая линия, её материал и состояние соединений следует определить до подключения нового мощного оборудования. Прямое соединение разных металлов без предназначенного для этого способа соединения создаёт риск плохого контакта.

Длинная линия к бане, гаражу или насосу

Даже если ток ниже допустимого, на длинном участке напряжение у прибора снижается. Расчёт учитывает ток, длину трассы, сопротивление и реактивную составляющую кабеля, число фаз и коэффициент мощности. В руководстве Schneider Electric приведены отдельные формулы для однофазной и трёхфазной линии. Для однофазной цепи путь тока включает прямой и обратный проводник; расчёт по одной длине без учёта обратного пути занизит результат.

Для насоса у скважины, ворот или удалённой бани зафиксируйте длину трассы, паспортный рабочий и пусковой ток, тип кабеля и способ прокладки. Попросите электрика проверить падение напряжения в рабочем и пусковом режимах. При неподходящем результате решение не всегда сводится к увеличению сечения: может потребоваться пересмотреть схему питания или саму нагрузку.

Типовые линии дома и согласование с автоматом

Для освещения и розеточных групп часто рассматривают отдельные линии, а для плиты, электрокотла и насоса — линии по паспортной нагрузке каждого прибора. Но название линии не задаёт автоматически сечение. Например, розетка с обозначением 16 А не делает 2,5 мм² безопасным при любой прокладке и любой длине. Номинал автомата подбирают после расчёта допустимого тока кабеля и нагрузки; больший автомат не устраняет причину его срабатывания. Подробнее о согласовании номинала — в статье как выбрать автомат по мощности нагрузки.

На даче особенно важно различать стационарную линию и временное подключение. Для временной нагрузки пригодится проверка уличного удлинителя, а перед зимней эксплуатацией — осмотр дачной электропроводки. Удлинитель не заменяет рассчитанную постоянную проводку к бане или гаражу.

Если проводка нагревается, появляется запах изоляции или автомат регулярно отключается, обесточьте линию и обратитесь к квалифицированному электрику. Самостоятельный расчёт по таблице полезен для понимания проекта и разговора со специалистом; выбор вводного кабеля, автомата, защитных устройств и выполнение работ в электроустановке требуют проверки всей схемы.
