Как подключить генератор к дому: переключатель, схема и ошибки

Подключать генератор к проводке дома можно только через устройство, которое не даёт одновременно соединить дом с общей сетью и с генератором. Это ручной переключатель «Сеть — 0 — Генератор» или автоматический ввод резерва (АВР). Кабель с вилками на обоих концах, воткнутый в обычную розетку, — опасная самоделка: напряжение может уйти в линию, на которой работают электрики, а при возвращении света повредить генератор и проводку.

Если при отключениях нужно запитать только холодильник и пару ламп, хватит удлинителя от генератора, а проводку трогать не придётся. Котёл, насос скважины и освещение по всему дому подключают через переключатель в щите. Его ставит электрик, и он же решает, как в схеме поступить с нулём и заземлением.

Почему генератор нельзя включать в розетку

Схема «вилка-вилка» кажется простой: выключили вводной автомат, воткнули кабель в розетку — и дом питается от генератора. На деле у неё четыре проблемы:

• Обратная подача в сеть. Если вводной автомат забыли выключить или кто-то включил его по привычке, напряжение генератора уходит в линию посёлка. Через трансформатор оно может появиться и на высокой стороне, где бригада ремонтирует обрыв, считая линию обесточенной.
• Возвращение сети. Когда свет дадут, напряжение сети и генератора встретятся в проводке дома. Генератор, проводка и подключённые приборы могут сгореть.
• Оголённые штыри. На свободной вилке кабеля, пока её втыкают или вынимают, есть напряжение. Её может взять в руки ребёнок.
• Перегрузка линии. Розеточная группа рассчитана на свой ток. Если через неё питать весь дом, кабель и розетка перегреваются.

Поэтому подключение к стационарной проводке требует переключателя или АВР, которые конструктивно исключают встречное включение источников и обратную подачу в общую сеть. Одного обещания «я всегда выключаю ввод» для этого недостаточно.

Три способа подключения и когда какой подходит

Для дачи, где отключения редкие и короткие, обычно достаточно удлинителя или ручного переключателя. Для дома, где живут зимой, есть газовый котёл и насос скважины, удобнее переключатель на выделенные линии. Если дом часто стоит без людей, а отключения долгие, выбирают АВР.

Как устроено подключение через переключатель

Схема из трёх частей:

1. Ввод для генератора на стене дома. Это специальный вводной разъём в защитном корпусе и совместимый заводской кабель: при подключении не должно оставаться доступных штырей под напряжением. Обычная розетка для обратной подачи не подходит. Сечение кабеля подбирают по мощности генератора и длине — посмотрите нашу таблицу сечения кабеля по мощности.
2. Переключатель в щите — после счётчика и вводного автомата. У него три положения: «Сеть», «0» и «Генератор». Конструкция не позволяет включить оба источника сразу — это и есть блокировка, о которой говорят правила. Число полюсов и необходимость переключать рабочую нейтраль N выбирает электрик по системе заземления и устройству генератора. Защитный PE и совмещённый PEN не разрывают переключателем.
3. Линии, которые питает генератор. Можно перевести на генератор весь дом. Но чаще выделяют резервную группу: котёл, циркуляционный насос, насос скважины, холодильник, часть освещения, роутер. Тогда генератор меньшей мощности не перегрузится, когда кто-то включит чайник или обогреватель. Как посчитать нагрузку с учётом пусковых токов, мы разобрали в статье о том, хватит ли бензогенератора на холодильник и насос.

Полезная мелочь — индикатор напряжения сети на вводе до переключателя. По нему видно, что свет дали, и можно переходить обратно, не дёргая переключатель наугад.

Нейтраль, заземление и УЗО

Электрик должен согласовать режим нейтрали генератора с защитой дома. От этого зависит, будет ли УЗО выполнять свою функцию при резервном питании и как подключён корпус генератора. Отдельный заземлитель сам по себе не гарантирует защиту. Не соединяйте контакты розетки и не делайте перемычку между нулём и землёй по совету из интернета.

Попросите электрика выдать схему, показать безопасную последовательность переключения и проверить работу защиты от обоих источников. Если ввод дома трёхфазный, а генератор однофазный, схему резервных линий согласуют отдельно: нельзя самостоятельно объединять три фазы перемычками.

Порядок переключения: на генератор и обратно

Когда свет пропал:

1. Переведите переключатель в положение «0».
2. Отключите мощные приборы: бойлер, обогреватели, электроплиту.
3. Поставьте генератор на улице, подключите кабель к вводу на стене и запустите генератор по его инструкции. Дайте ему поработать без нагрузки столько, сколько требует производитель.
4. Переведите переключатель в положение «Генератор».
5. Включайте нагрузку по одной: сначала котёл и насосы, потом холодильник, затем остальное. Прибор с мотором при пуске потребляет больше, чем в работе. Если запускать всё одновременно, генератор может уйти в защиту.

Когда свет дали:

1. По индикатору убедитесь, что в сети есть напряжение.
2. Отключите мощные приборы.
3. Переведите переключатель в «0», затем в «Сеть».
4. Заглушите генератор так, как написано в его инструкции, и отсоедините кабель.

Генератор заправляют только заглушённым и остывшим. Если он долго не работал, проверьте топливо и масло — об этом в материале про подготовку бензогенератора к хранению.

Газовый котёл на генераторе

Котёл с электроникой чувствителен к качеству питания. Некоторые платы определяют пламя только при правильной полярности: фаза и ноль должны быть подключены как положено. В инструкции к котлу Baxi ECO Nova перепутанные фаза и ноль названы среди причин ошибки «нет пламени» для моделей с фазозависимой платой. Там же для «паразитного» пламени указаны плохое качество электропитания и ненадёжное заземление.

Отсюда два практических вывода:

• при подключении через удлинитель и розетку полярность может перевернуться, если вилку вставили иначе. Через переключатель в щите она задана схемой;
• если после перехода на генератор котёл уходит в ошибку розжига, сначала проверьте подключение, а не котёл. Код записывают и сверяют с руководством конкретной модели; питание от генератора проверяет электрик.

Генератор и автоматика запускаются не мгновенно. Чтобы котёл не останавливался при каждом пропадании сети, для него можно предусмотреть совместимый ИБП. Проверьте диапазон входных напряжений и частот, режим работы при питании от генератора и требования к нейтрали: чистая синусоида от аккумулятора ещё не означает, что ИБП исправляет питание в сквозном режиме. Как выбрать ИБП для газового котла, мы рассказали отдельно.

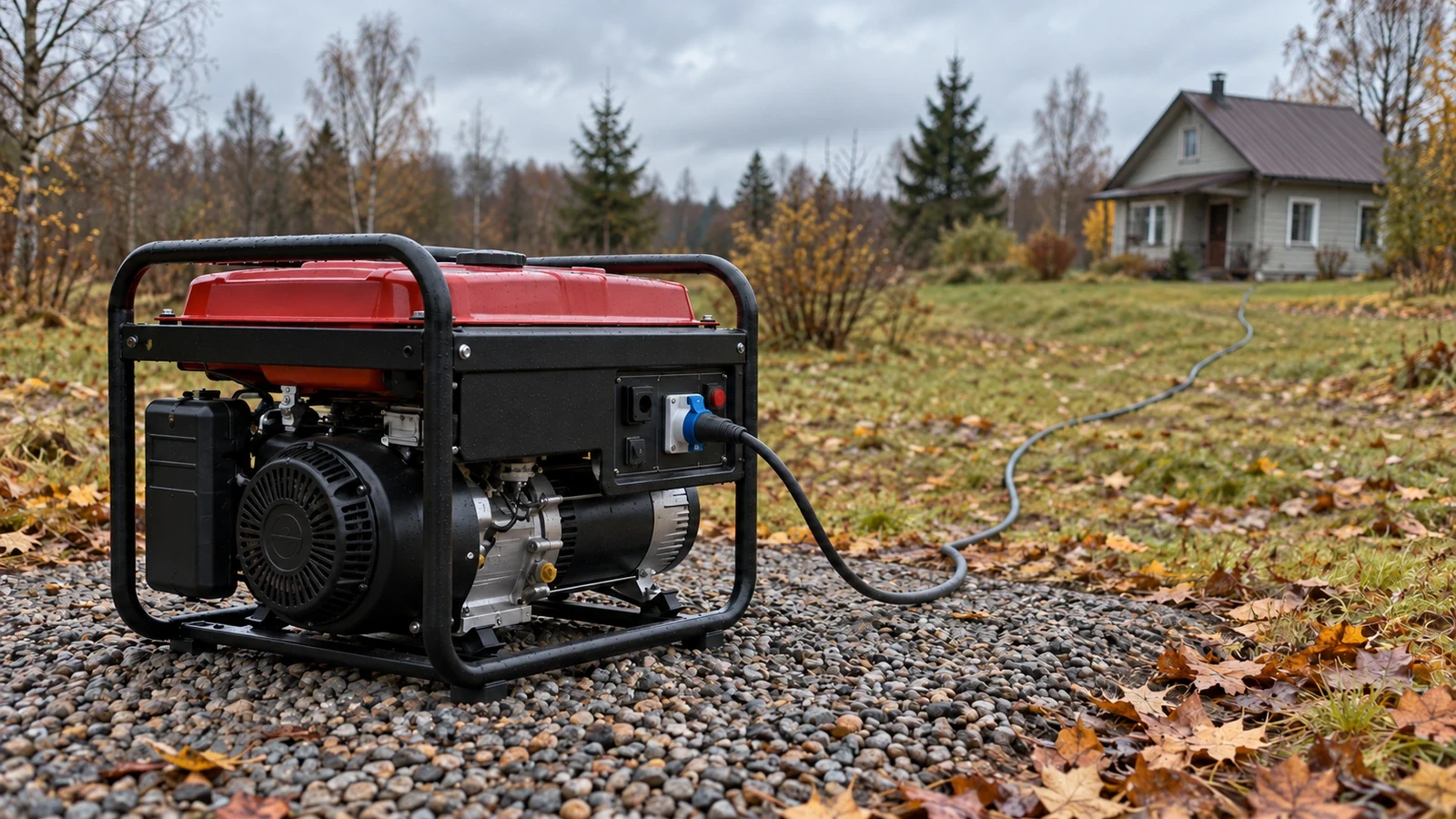

Где поставить генератор

Выхлоп бензинового и дизельного генератора содержит угарный газ. У него нет цвета и запаха. Поэтому генератор работает только на улице:

• не в гараже, подвале, сарае или на закрытой веранде, даже с открытой дверью;
• вдали от дома, окон, дверей и вентиляционных отверстий, направляя выхлоп от здания; расстояния и свободное пространство берут из инструкции генератора;
• на сухой площадке, с защитой от осадков, разрешённой изготовителем; не сооружайте вокруг двигателя закрытый короб и не накрывайте работающий генератор тканью.

В доме полезен датчик угарного газа, установленный по своей инструкции, особенно рядом со спальными помещениями. Он дополняет безопасное размещение генератора, но не позволяет ставить его ближе к окну.

Что уточнить у сетевой организации

Для подключения к проводке дома уточните требования своей сетевой организации и условия действующего договора. Они зависят от схемы подключения; переносной генератор с отдельными приборами и стационарный резервный ввод — разные ситуации.

В памятке «Россети Северо-Запад» для клиентов указаны согласование автономного источника, сведения о нём в договоре и подключение квалифицированным персоналом. Это позиция конкретной компании. Для вашего дома порядок уточняют у организации, указанной в документах о технологическом присоединении; в СНТ дополнительно согласуют действия с ответственным за общую сеть.

Частые ошибки

• Кабель «вилка-вилка» в розетку — даже «на один раз».
• Выключенный вводной автомат вместо переключателя. Он не создаёт блокировку между двумя источниками, и его легко включить по ошибке. Решение о переключении нейтрали принимают отдельно по схеме.
• Генератор в гараже или под окном. Угарный газ скапливается незаметно.
• Генератор на весь дом без выделенной группы. Один чайник или обогреватель — и защита отключает котёл и насос.
• Мощность в кВА принята за кВт. Проверяйте обе характеристики и пусковую нагрузку: активная мощность в кВт связана с полной мощностью в кВА через коэффициент мощности нагрузки, а универсального множителя для всех приборов нет.

Если генератор уже есть, начните с простого: перепишите, какие приборы обязательно должны работать при отключении света, и посчитайте их мощность. С этим списком электрик предложит схему — удлинитель, переключатель на выделенные линии или АВР — и не поставит лишнего.
