Уклон в процентах и градусах: формулы, таблица и измерение на участке

Уклон в процентах — это перепад высот, делённый на горизонтальное расстояние, умноженный на 100. Если на горизонтальном метре поверхность опускается на 20 мм, уклон равен 2%. В градусах это примерно 1,15°. Для перевода используют тангенс: уклон, % = tg(угол) × 100; обратно — угол = arctg(уклон, % / 100). Поэтому 100% соответствует 45°, а не 100°.

Эти формулы подходят для геометрии дорожки, ската кровли, рельефа или трубы, но сама цифра уклона ещё не говорит, подходит ли конструкция для конкретной задачи. Для крыши важны тип покрытия и узлы по проекту; для наружной дорожки — сток воды и удобство ходьбы; для самотечной канализации — диаметр трубы и требования к системе.

Как посчитать уклон в процентах

Обозначьте вертикальный перепад h, а горизонтальное расстояние между точками — L. Приведите оба размера к одной единице и посчитайте:

уклон, % = h / L × 100.

Например, конец дорожки ниже начала на 60 мм, а горизонтальная длина участка — 3 м, или 3000 мм. Тогда 60 / 3000 × 100 = 2%. На каждом горизонтальном метре такой прямой участок теряет 20 мм высоты. Геологическая служба США описывает тот же принцип как отношение вертикального изменения к горизонтальному проложению — rise/run.

Не подставляйте в знаменатель длину поверхности по наклонной. На пологой дорожке ошибка может быть малой, а на крутом скате она становится заметной. Если известна длина стропила или самой наклонной доски, для точного расчёта сначала определите её горизонтальную проекцию либо измерьте угол. На чертеже всегда уточняйте, что означает размер: горизонтальный пролёт или длину ската.

Уклон задают со знаком, если важно направление: подъём от выбранной точки можно считать положительным, спуск — отрицательным. В бытовом разговоре часто называют только модуль — «два процента», поэтому на плане дополнительно показывают стрелку, куда должна идти вода.

Таблица: проценты, градусы и миллиметры на метр

В таблице перепад в миллиметрах относится к одному горизонтальному метру. Градусы округлены до сотых; при разметке размеры берите из проекта, а не восстанавливайте перепад по округлённому углу.

Таблица показывает перевод, не рекомендуемые уклоны для перечисленных далее сооружений. Проверка заметных значений: 5% — около 2,86°, 10% — около 5,71°, 12% — около 6,84°. А обратный пример: 5° — это примерно 8,75%, 30° — примерно 57,74%. Значит, «5 градусов» и «5 процентов» — разные уклоны.

Как перевести градусы в проценты

На калькуляторе включите режим градусов (DEG), найдите тангенс угла и умножьте на 100. Для 10° получится tg(10°) × 100 ≈ 17,63%. Если калькулятор оставлен в режиме радиан, ответ будет другим и неверным для введённого угла в градусах. Для проверки помните опорную пару: 45° = 100%.

Чтобы перевести проценты в градусы, разделите процентное значение на 100 и возьмите арктангенс: arctg(0,02) ≈ 1,15° для 2%. Расчётные значения в таблице согласуются с материалом Университета Флориды, где для 1%, 5%, 10% и 100% приведены те же соотношения.

Что означают промилле и запись «1 к 20»

Промилле (‰) — тысячная доля. Для одного и того же уклона 1% = 10‰ = 10 мм на горизонтальный метр. Поэтому 2% равны 20‰ и 20 мм/м; 5‰ равны 0,5% и 5 мм/м. Важно не потерять множитель десять, когда переписываете уклон из чертежа или сметы.

Если запись 1:20 означает один метр перепада на 20 метров горизонтального проложения, уклон равен 1 / 20 × 100 = 5%. Но без подписи чертежа запись отношения бывает неоднозначной: уточните, указано ли отношение высоты к горизонтали, высоты к длине ската или иной размер. Такой же вопрос возникает с записью «1/6»: прежде чем переводить её в 16,67%, выясните, какие отрезки взяты в числитель и знаменатель.

Где перевод уклона помогает на участке

Дорожка и площадка. Число в процентах удобно превратить в перепад по фактической длине: для проектных 2% на горизонтальном участке 4 м нужен перепад 80 мм между концами. Но вода должна идти к безопасному месту сброса, а не к фундаменту, ступеням или соседнему участку. При выборе материала и конструкции полезно отдельно изучить дорожки из щебня или укладку тротуарной плитки: формула не заменяет подготовку основания.

Кровля. На чертеже скат может быть задан в градусах, процентах или отношением подъёма к горизонтальному пролёту. Например, если конёк выше карниза на 2 м при горизонтальном расстоянии от карниза до проекции конька 4 м, геометрический уклон равен 50%, или примерно 26,57°. Выбор допустимого уклона зависит от материала и конструкции кровли, а не от одной таблицы перевода: действующий СП 17.13330.2017 «Кровли» относится к проектированию кровель. Для конкретного покрытия сверяйте проект и инструкцию изготовителя, например при выборе ондулина для крыши.

Самотечная труба. Перепад в мм на метр помогает выставить отметки начала и конца линии, но нужный уклон нельзя назначить по таблице из этой статьи. Он связан с диаметром, длиной и схемой канализации. Для такой задачи есть отдельная статья об уклоне канализационной трубы на метр.

Склон участка. Общий уклон между двумя точками не раскрывает локальные ямы и переломы рельефа. Измеряйте несколько отрезков, отмечайте места скопления воды и высоты у дома. При большом перепаде выбор подпорной конструкции зависит от грунта и дренажа; об этом — материал о подпорной стенке на участке с уклоном.

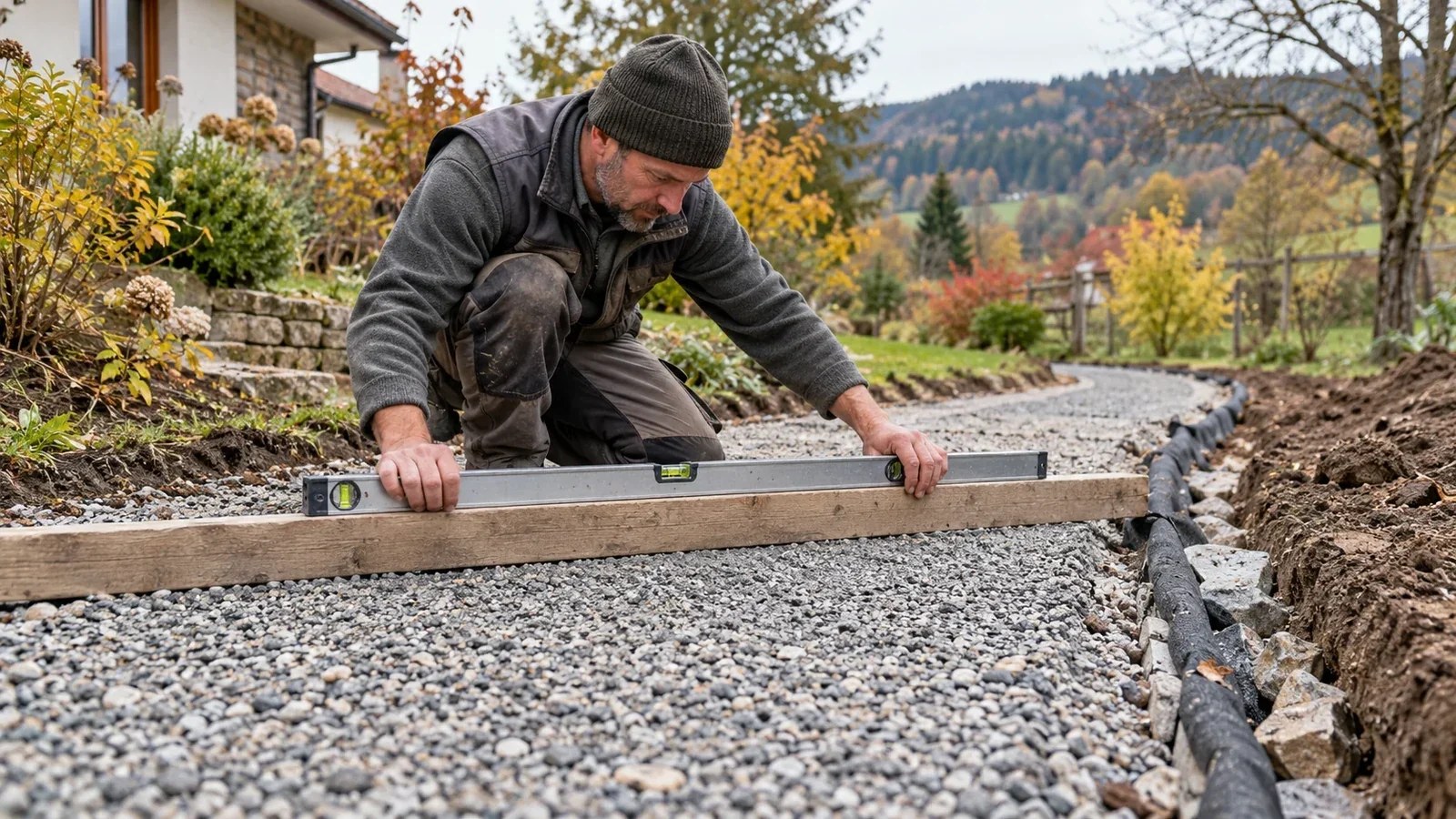

Как измерить уклон уровнем и рейкой

Для короткого доступного участка понадобятся жёсткая ровная рейка известной длины, строительный уровень и рулетка. Если контролируете малый уклон длинной дорожки, лазерный нивелир и две рейки для отметок удобнее: на короткой базе небольшая ошибка пузырькового уровня сильно влияет на результат.

1. Выберите направление измерения. Для поперечного водоотвода дорожки меряйте поперёк неё, для продольного — вдоль. Это два разных уклона.
2. Положите рейку одним концом на верхнюю точку, другой держите над нижней и выставьте рейку горизонтально по уровню. Измерьте вертикальный зазор от нижней поверхности рейки до покрытия во второй точке.
3. Определите горизонтальное расстояние между точками. Если горизонтальная рейка имеет длину ровно 1 м между точками измерения, число миллиметров зазора соответствует миллиметрам на метр.
4. Разделите перепад на горизонтальное расстояние в тех же единицах и умножьте на 100. Например, 25 мм на 1000 мм дают 2,5%. Повторите замер в нескольких местах: один средний показатель не покажет локальную лужу.

На рыхлом грунте не принимайте вершины отдельных камней за проектную поверхность. Сначала задайте контрольные отметки шнуром или нивелиром и сравнивайте с ними готовое основание и покрытие. Если результат измерения не совпал с планом, проверьте горизонтальность рейки и то, что перепад снят вертикально, а длина — по горизонтали. Это быстрее выявит ошибку, чем повторный перевод процентов в градусы.
