Угол наклона крыши: как рассчитать и выбрать под покрытие

Угол ската считают к горизонту, а выбирают после проверки кровельного материала, снеговой и ветровой нагрузки, формы крыши и узлов водоотвода. Для расчёта по чертежу нужны два размера: вертикальный подъём от карниза до конька и горизонтальное расстояние между ними. Формула: угол = arctg(подъём / горизонтальное проложение). Например, подъём 2 м на горизонтальных 4 м даёт около 26,6°.

Одного «оптимального угла для частного дома» нет. Минимально допустимый уклон покрытия — лишь граница применения материала при указанной конструкции. Он не подтверждает, что стропила выдержат снег, ветровое воздействие и вес самой кровли или что узлы примыканий останутся сухими. Для нового дома решение фиксируют в проекте, а для существующей крыши сначала измеряют фактическую геометрию и осматривают проблемные места.

От чего зависит выбор угла

Начните не с красивого силуэта, а с условий конкретной крыши:

1. Покрытие и способ монтажа. Для профлиста, металлочерепицы, битумных листов и гибкой черепицы различаются основание, нахлёсты, крепёж и пределы уклона. Читайте инструкцию именно выбранной системы.
2. Снег и ветер. На Северо-Западе важны мокрый снег, оттепели и повторное замерзание воды. Более крутой скат не освобождает от расчёта снеговой нагрузки, а увеличение высоты и площади крыши меняет ветровое воздействие.
3. Форма и узлы. Ендова, мансардное окно, дымоход, пристройка и сложный карниз увеличивают число мест, где надо обеспечить отвод воды. Простая крыша и ломаная крыша при одном угле могут требовать разных решений.
4. Габариты здания. Чем выше конёк при том же пролёте, тем круче скаты, больше длина стропил и площадь покрытия. Это влияет на конструкцию и смету.

Действующий СП 20.13330.2016 «Нагрузки и воздействия» регулирует назначение нагрузок и их сочетаний при расчёте зданий. Нельзя назначить «безопасные 30°» по одному климатическому слову «снежно»: проектировщику нужны место строительства, форма крыши, её размеры и конструктивная схема.

Какой минимальный уклон допускает покрытие

В таблице 4.1 СП 17.13330.2017 «Кровли» для нескольких распространённых покрытий указаны следующие нижние границы. В своде правил сначала приведены проценты, а значения в градусах округлены.

20% — это около 11,3° по точной геометрии; в таблице СП значение дано как 12°. При проектировании держитесь формулировки и условий действующего документа, а не пытайтесь «выиграть» доли градуса пересчётом. Минимум не означает удобный запас для всякой конфигурации: у разных профилей и систем может отличаться допустимая длина ската, нахлёсты и требования к основанию.

Например, инструкция Grand Line для металлочерепицы указывает применение на скатных кровлях с углом более 12°. Это строже, чем формулировка «не менее» на границе. У кровельного профнастила Grand Line для углов менее 20° рекомендована дополнительная герметизация стыков. Поэтому фраза «профнастил подходит от 12°» без указания профиля и деталей монтажа слишком груба.

Для гибкой черепицы инструкция ТЕХНОНИКОЛЬ SHINGLAS связывает пределы применения со способом крепления и основанием: механический монтаж на деревянное основание описан от 12°, а наплавление на железобетонное или цементное основание — от 5° при иной технологии. Нельзя взять низкий предел из одной технологии и выполнить монтаж по инструкции для другой. Для битумных волнистых листов также проверяйте требования конкретной модели и комплекта; отдельная статья помогает выбрать ондулин для крыши.

Если желаемый угол меньше подходящего для выбранного покрытия, пересмотрите систему кровли или геометрию проекта. Самовольное уменьшение нахлёста и надежда на герметик не заменяют предусмотренный производителем узел.

Как рассчитать угол односкатной крыши

У односкатной крыши определите две проектные отметки: высоту верхней и нижней опоры ската. Их разность — вертикальный подъём h. Горизонтальное расстояние между ними — L. Угол равен arctg(h / L), а уклон в процентах — h / L × 100.

Пример. Между опорами по горизонтали 6 м, верхняя выше нижней на 1,5 м. Отношение 1,5 / 6 = 0,25; уклон 25%, угол arctg(0,25) ≈ 14,0°. Это расчёт геометрии, а не готовое разрешение применять любой материал при 14°. Ещё нужно учесть свесы, фактическое положение карниза, водосток, высоту стены и расчёт стропил.

Если у односкатной крыши вы меняете высоту верхней стены, сначала проверьте, куда скат направит воду и снег. Сброс в узкий проход, к входной двери или на крышу низкой пристройки может создать более серьёзную проблему, чем недостаток нескольких градусов.

Как рассчитать угол двускатной крыши и высоту конька

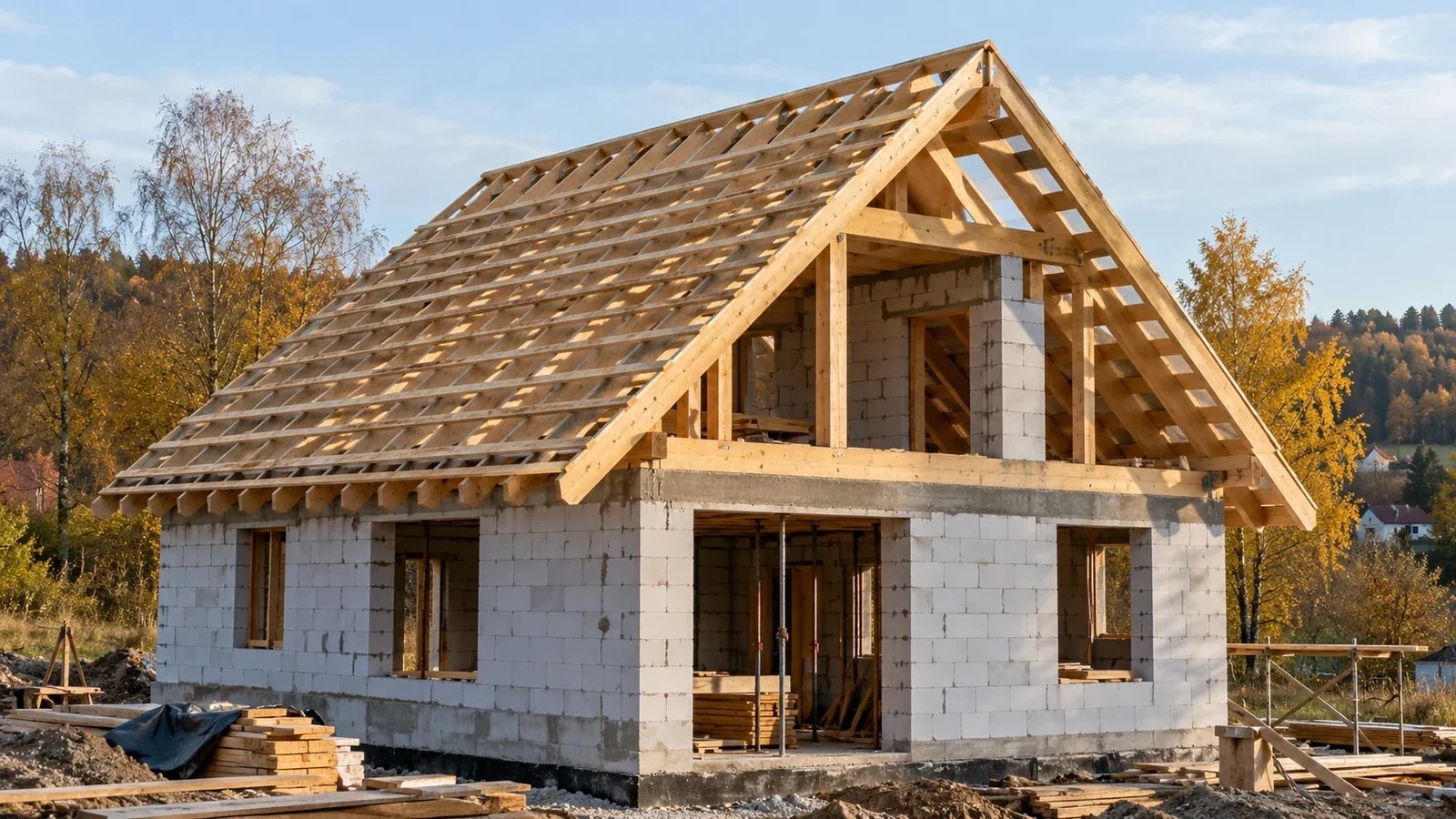

Для симметричной двускатной крыши горизонтальное проложение одного ската — половина расстояния между проекциями карнизов. Если ширина по этим точкам 8 м и конёк над их уровнем на 2 м, для одного ската L = 8 / 2 = 4 м. Угол arctg(2 / 4) ≈ 26,6°, уклон 50%. Длина наклонной линии от карниза до конька без дополнительных свесов — √(4² + 2²) ≈ 4,47 м.

Если известен нужный угол, высоту конька относительно линии карнизов можно оценить как h = L × tg(угол). Для тех же 4 м горизонтального проложения и угла 30° получится 4 × tg(30°) ≈ 2,31 м. Не путайте эту высоту с полной высотой дома от земли: она отсчитана от линии карнизов.

У несимметричной крыши конёк смещён: слева и справа разные горизонтальные проложения и, как правило, разные углы. Посчитайте каждый скат отдельно. Если в исходных данных дана ширина коробки дома, а карнизы вынесены наружу, ширина между карнизами будет другой. Для точного расчёта длины листов и стропил нужна схема с размерами свесов.

Обычный «калькулятор угла крыши» помогает проверить арифметику, если в него введены высота от карниза до конька и горизонтальное проложение. Он не рассчитывает автоматически ендовы, прогибы, снеговые мешки, крепление и ветровую устойчивость. Если калькулятор просит «ширину дома», узнайте, делит ли он её пополам и включает ли свесы.

Что меняется со снегом, ветром и водой

Крутой скат чаще помогает снегу сходить, но это не гарантия самоочистки. У ендов, перепадов высот, мансардных окон и снегозадержателей распределение снега меняется. Снежная масса может сходить к входу или на низкую крышу террасы — там нужны отдельные решения по безопасности и водоотводу. Если проектируется терраса у дома, её примыкание и расположение под основным скатом надо согласовать заранее.

На пологом скате вода задерживается дольше у нахлёстов и примыканий, поэтому особенно важны основание и детали герметизации, предписанные системой. Слишком крутой скат также не «лечит» плохо выполненную ендову или проход трубы. Примеры причин уже появившейся течи разбираем в статье почему крыша течёт весной; при выборе нового угла эти слабые узлы лучше выявить на чертеже.

Ветровую нагрузку нельзя оценить одной фразой «чем ниже, тем лучше». Форма здания, открытость участка, высота и направление ветра влияют на давление и отсос по разным зонам крыши. Расчёт с учётом снеговой и ветровой нагрузок, размеров стропил и креплений должен сопровождать выбор покрытия, особенно при перестройке существующей кровли.

Что проверить перед утверждением проекта

1. Нарисованы план и разрез с чистовыми отметками карнизов, конька, свесов и пристроек.
2. Для каждого ската определены вертикальный подъём, горизонтальное проложение, угол и длина наклонной линии; у несимметричной крыши расчёты раздельные.
3. Выбран точный продукт и проверены его инструкция, допустимый уклон, основание, нахлёсты, крепление и узлы примыканий.
4. Определены путь дождевой воды, водостоки, ендовы и места возможного схода снега. Вода и снег не направлены на вход и соседнюю низкую крышу без специального решения.
5. Конструктор проверил стропила, связи, обрешётку и крепёж по нагрузкам для места строительства. Одного совпадения угла с таблицей СП недостаточно.

После этого угол можно переносить в смету и заказывать покрытие. Если проект уже готов, а замер существующей крыши дал другой результат, сначала выясните разницу в отметках и пролётах. Подгонять раскладку листов под ошибочный угол на площадке поздно: меняются нахлёсты, узлы и расход материала.
