Для самотечной линии от дома до септика чаще рассматривают трубу наружной безнапорной канализации DN/OD 110 мм с раструбом и уплотнительным кольцом. Но «110, рыжая, SN4» — не готовый проект. Перед покупкой проверьте отметки выхода из дома и входа в септик, длину и повороты трассы, глубину, грунт и нагрузку над трубой. Материал и класс кольцевой жёсткости выбирают вместе с условиями укладки. Если стоки отводит насос, нужна напорная труба и другая схема соединений — безнапорную по одному диаметру не подменяют ею.
Самая полезная проверка до рытья траншеи — нарисовать продольный профиль: отметка лотка трубы у дома, отметка входа в приёмную ёмкость и путь между ними. Если требуемое снижение невозможно разместить, покупка более дорогой трубы не вернёт самотёк. Сначала разберите самотечную и принудительную схемы септика, затем выбирайте комплект труб и фасонных частей.
Какую трубу искать в магазине
В паспорте и на маркировке должна быть указана область применения: подземная наружная безнапорная канализация. Цвет помогает найти нужную полку, но сам по себе не подтверждает назначение и жёсткость изделия. Обычная труба для внутренней разводки может иметь тот же наружный размер и раструб, поэтому её нельзя выбирать для траншеи только по внешнему виду.
Для подземных сетей выпускают трубы из НПВХ (PVC-U), полипропилена (ПП) и полиэтилена. ГОСТ 32413-2013 охватывает трубы и фасонные части из НПВХ со сплошной стенкой для наружной безнапорной канализации. ГОСТ Р 54475-2011 относится к полимерным трубам со структурированной стенкой, в том числе из ПП и НПВХ. Для покупки важнее паспорт конкретной серии и совместимые фасонные части, чем спор «ПВХ против ПП» в общем виде.
| Вариант | Что важно покупателю | Когда рассматривать |
|---|---|---|
| Гладкостенная наружная труба НПВХ | Назначение для подземной безнапорной сети, размер, SN, уплотнение и комплектные отводы | Прямая или несложная самотечная трасса, если условия укладки входят в паспортные ограничения |
| Наружная труба из ПП | Та же проверка назначения, SN, соединения и инструкции по монтажу | Альтернатива НПВХ; материал ПП сам по себе не означает «только для дома» |
| Труба со структурированной стенкой | Проверить гладкость внутренней поверхности, способ соединения и доступность фитингов этой серии | Трассы, для которых проектом выбрана такая конструкция и подтверждены нагрузки |
| Напорная труба | Класс давления и соединения по проекту насосной линии | Только при перекачке стоков насосом, а не как замена самотечной трубы по цвету |
У производителя Политэк есть наружные трубы ПП DN 110, поэтому прежний совет исключать полипропилен из наружной сети был неверным. Гофрированная наружная стенка тоже не является обязательным «улучшением» для любого дома: конструкцию выбирают по расчёту и доступным соединительным деталям.
Диаметр 110 мм: обычный вариант, а не обещание для любого дома
DN/OD 110 мм — распространённый наружный размер труб для небольшого выпуска бытовых стоков. Его можно взять как исходный вариант для проверки схемы обычного частного дома. Но размер подбирают по расходу, составу стоков, протяжённости, уклону, точкам присоединения и входу в приёмное сооружение. Для нескольких домов, большой трассы или нестандартного сброса проектный диаметр может быть другим. Производитель наружных труб НПВХ выпускает изделия от 110 мм и выше — сама доступность 110 мм не означает его пригодность для каждой линии.
Смотрите на обозначение DN/OD: у таких труб 110 мм относится к наружному диаметру. Внутренний проход зависит от стенки и конструкции. Не стыкуйте детали разных серий только потому, что на обеих написано «110»: сопоставьте допуски, раструб, кольцо и инструкцию производителя. Если внутренняя канализация уже разведена, проверьте совместимость выпуска из дома с наружной трубой и не переносите правила для внутренних труб на траншею.
Что означают SN4 и SN8
SN — класс кольцевой жёсткости трубы. У SN8 кольцевая жёсткость выше, чем у SN4, но эти две буквы не описывают всю прочность готовой подземной линии. Труба работает вместе с основанием, боковой засыпкой и грунтом над ней. Глубина, тип грунта, уровень грунтовой воды и транспортная нагрузка влияют на выбор не меньше маркировки. У разных серий и материалов ограничения в паспортах могут различаться.
| Условие трассы | Как принимать решение |
|---|---|
| Газон или дорожка без транспорта | Рассмотреть наружную трубу класса, разрешённого производителем для проектной глубины и грунта; проверить качество основания и боковой засыпки |
| Проезд или парковка над линией | Учитывать динамическую нагрузку, глубину покрытия и защиту трубы по проекту; одна замена SN4 на SN8 без расчёта не решает задачу |
| Глубокая траншея, слабый или неоднородный грунт | Согласовать трубу, основание и уплотнение засыпки с проектировщиком или производителем системы |
| Высокая грунтовая вода | Оценить устойчивость, герметичность соединений и условия укладки; не выбирать класс только по цене |
Практический порядок покупки: записать глубину верха трубы на каждом участке, что будет над трассой и какой грунт вернётся в траншею; затем сопоставить это с техническими условиями выбранной трубы. Описания «SN4 для всех участков, SN8 для любой парковки» недостаточно. В документации ПОЛИПЛАСТИК варианты SN разделены по глубине и наличию динамической нагрузки, но эти пределы относятся к описываемой продукции и не переносятся автоматически на другую серию.
Уклон и глубина: сначала отметки, затем траншея
Для самотёка уклон должен быть непрерывным в нужном направлении, без провисаний и обратных участков. Чтобы проверить геометрию, измеряют отметки лотка у выпуска, в местах поворотов и на входе в септик. Например, уклон 0,02 означает снижение на 2 см на каждый метр длины, то есть на 20 см за 10 м. Это арифметический пример, не универсальная нормативная величина для любой трубы 110 мм. Расчёт зависит от диаметра, расхода и конкретной трассы. Подробная проверка величины уклона вынесена в статью об уклоне канализационной трубы на метр.
СП 32.13330.2018 относится к проектированию наружных сетей канализации и действует с изменениями. Не стоит брать таблицу для магистральной трубы другого диаметра и выдавать её за обязательный уклон короткой линии DN/OD 110 до септика. Если вход в септик находится слишком высоко для требуемого снижения, сначала меняют схему, а не устраивают случайную «ступеньку» посреди трубопровода.
Глубину определяют по отметкам трассы, нагрузке сверху, грунту и эксплуатации зимой. Редко используемый зимой дом нуждается в отдельной оценке риска замерзания. Правило «всегда класть ниже глубины промерзания» не учитывает реальные отметки выхода из дома и входа в септик; правило «всем хватит мелкой траншеи с утеплителем» столь же ненадёжно. Утепление или обогрев могут быть частью решения для особого участка, но не исправляют обратный уклон, негерметичный стык и провисание трубы. Высоту входа в очистное сооружение проверяйте вместе с расчётом глубины септика.

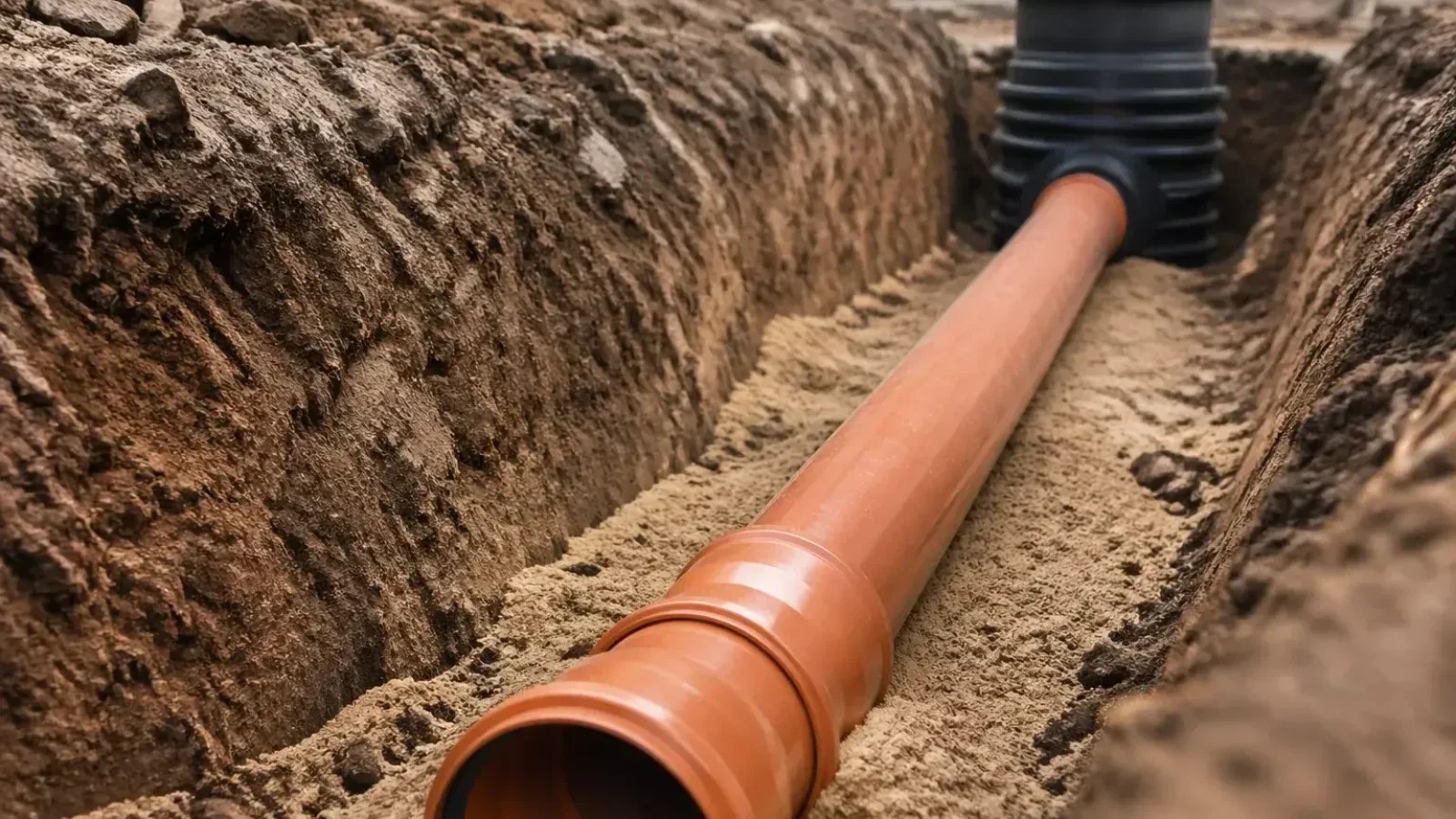

Как уложить трубу в траншею без скрытых провалов
- Разметьте трассу и отметки. Наметьте выход из дома, повороты, возможные точки прочистки и вход в септик. По возможности не делайте скрытых резких поворотов без доступа для обслуживания.
- Проверьте основание. Удалите крупные камни и точечные выступы. Тип и толщину подготовленного слоя берите из проекта или инструкции выбранной трубной системы; труба должна опираться равномерно по длине.
- Соберите совместимые детали. Осмотрите уплотнительные кольца, очистите раструбы и гладкие концы. Для сборки используйте разрешённый производителем способ и монтажную смазку, если она предусмотрена. Не превращайте раструбное соединение в случайно загерметизированный силиконом узел.
- Проверьте уклон до засыпки. Измерьте отметки лотка в нескольких точках. Особое внимание — местам под раструбами и после поворотов: там легко получить локальную «лужу».
- Засыпайте симметрично по бокам. Материал вокруг трубы и уплотнение выбирайте по инструкции; крупные камни не должны касаться стенки. Не уплотняйте тяжёлой техникой непосредственно над открытой трубой. Руководство Pipelife по подземным колодцам и трубам подчёркивает значение подготовленного основания, боковой засыпки и отсутствия повреждающих включений.
- Испытайте линию до закрытия. Проверьте соединения, направление стока и возможность прочистки; зафиксируйте расположение трубы на плане или фотографиях с привязкой к постоянным точкам участка.
При глубокой траншее или осыпающемся грунте не заходите внутрь без безопасного крепления стенок. Прокладка под проездом, в зоне высокого уровня грунтовой воды или рядом с другими коммуникациями требует отдельного проекта и контроля монтажа. Если после запуска появился подпор или повторный засор, диагностировать нужно всю линию и септик; пошаговая проверка есть в статье что делать, если септик начал плохо работать.
Что записать в заказе, чтобы не купить несовместимый набор
- назначение трубы: наружная подземная безнапорная или напорная линия;
- материал, серия, стандарт или технические условия производителя;
- размер DN/OD и длины отрезков с учётом раструбов;
- класс кольцевой жёсткости, подтверждённый условиями укладки;
- совместимые отводы, переходы, ревизии и уплотнения;
- схему трассы с отметками и местами для обслуживания.
Для типовой короткой самотечной линии DN/OD 110 из подходящей наружной серии может оказаться разумным выбором. Окончательный список материалов появляется после проверки уклона, глубины, грунта и нагрузки. Самая дорогая труба не компенсирует слабое основание, а аккуратно уложенная неподходящая для подземной сети труба всё равно остаётся ошибкой выбора.
