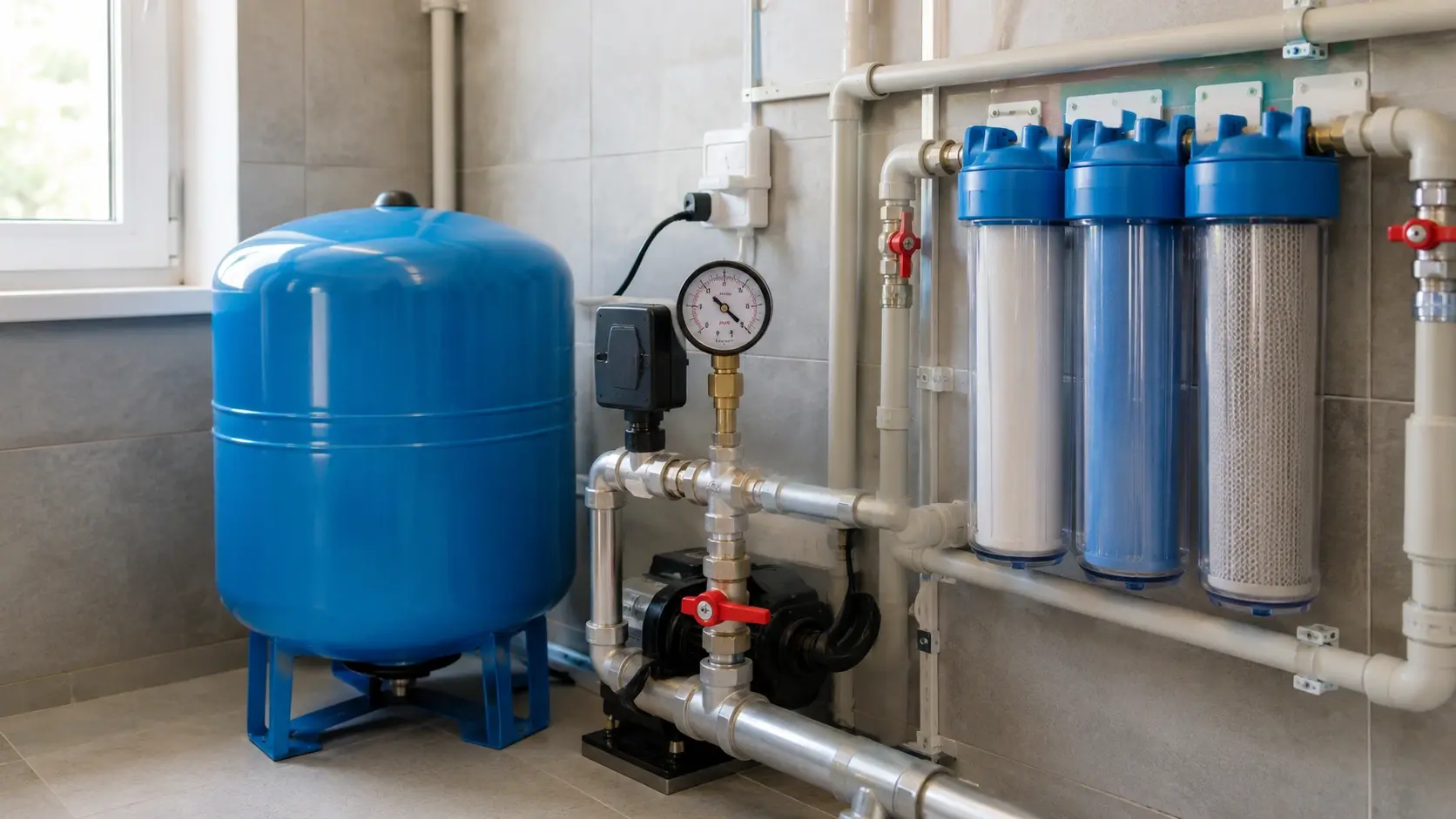

Манометр в системе водоснабжения показывает давление воды в трубах. По нему видно, когда включается насос, при каком давлении он отключается, как быстро падает давление при открытии крана и держит ли система напор без разбора воды.
Без манометра автономный водопровод работает почти вслепую. Реле давления настраивают “на слух”, насос может часто включаться, гидроаккумулятор работает неправильно, а причину слабого напора приходится искать наугад.
Манометр особенно нужен, если:
- вода из крана идет то сильнее, то слабее;
- насос часто включается и выключается;
- после фильтров упал напор;
- реле давления давно не настраивали;
- гидроаккумулятор не проверяли несколько сезонов;
- насос долго работает и не отключается;
- давление падает даже при закрытых кранах;
- нужно понять, проблема в насосе, баке, реле, фильтрах или трубах.
Это недорогой прибор, но он помогает быстро оценить состояние всей системы.
Зачем нужен манометр в водоснабжении
Главная задача манометра — показывать текущее давление воды. Но на практике он нужен не только для контроля цифр.
С помощью манометра можно:
- настроить реле давления;
- увидеть нижний порог включения насоса;
- увидеть верхний порог отключения насоса;
- проверить, держит ли система давление;
- заметить утечку;
- понять, не забились ли фильтры;
- оценить работу гидроаккумулятора;
- проверить, хватает ли насосу мощности;
- отличить проблему насоса от засора в домовой разводке.
Если манометра нет, невозможно точно понять, что происходит. Например, насос может включаться слишком часто не из-за поломки, а из-за малого давления воздуха в гидроаккумуляторе. Или напор может быть слабым не из-за насоса, а из-за забитых фильтров после него.
Манометр показывает не только само давление, но и поведение системы: быстро ли падает стрелка, есть ли скачки, держится ли давление после отключения насоса.
Где поставить манометр в системе водоснабжения
Место установки зависит от того, что нужно контролировать. В простой системе обычно хватает одного манометра. В системе с фильтрами, редуктором, длинной трассой от скважины или несколькими ветками лучше поставить несколько приборов.
Основные места установки:
- возле реле давления;
- рядом с гидроаккумулятором;
- на насосном узле;
- перед фильтрами;
- после фильтров;
- на вводе в дом;
- на коллекторе водоснабжения;
- после редуктора давления;
- до и после насоса повышения давления.
Манометр должен стоять там, где его показания помогают принять решение. Ставить прибор “для вида” в неудобном месте бессмысленно.
Возле реле давления
Главное место для манометра в автономной системе — рядом с реле давления. Реле включает и выключает насос по давлению, а манометр показывает, при каких значениях это происходит.
Такой вариант удобен, потому что:
- реле и манометр контролируют один участок системы;
- проще настроить давление включения насоса;
- проще настроить давление отключения;
- сразу видно, правильно ли работает автоматика;
- легко заметить скачки и быстрое падение давления.
Чаще всего манометр ставят:
- на пятивыводной штуцер;
- рядом с реле давления;
- возле гидроаккумулятора;
- в кессоне;
- в котельной или техническом помещении.
Важно, чтобы шкала была хорошо видна. Не стоит ставить прибор шкалой к стене, в сырой нише, за отделкой или в месте, куда неудобно подлезть.
Если манометр находится далеко от реле, при большом расходе воды показания могут отличаться. Для точной настройки реле лучше ставить прибор рядом с ним.
На гидроаккумуляторе или рядом с ним
Манометр часто устанавливают в узле гидроаккумулятора. Это удобно, потому что рядом обычно находятся реле давления, насосная автоматика и основные соединения.
По манометру возле бака видно:
- какое давление держит система;
- как быстро оно падает при открытии крана;
- при каком давлении включается насос;
- как быстро насос набирает давление;
- при каком давлении насос отключается;
- нет ли резких скачков стрелки.
Но важно не путать два разных показателя:
- манометр на трубе показывает давление воды;
- давление воздуха в гидроаккумуляторе проверяют отдельно через ниппель.
Чтобы проверить давление воздуха в баке, насос отключают, воду из системы сливают, затем автомобильным манометром измеряют давление через ниппель. Обычный манометр на трубе этого не показывает.
Если в гидроаккумуляторе мало воздуха или повреждена мембрана, это косвенно видно по поведению водяного манометра:
- стрелка быстро падает;
- насос включается почти сразу после открытия крана;
- давление скачет;
- насос стартует слишком часто.
До и после фильтров
Если в доме есть система фильтрации, полезно поставить манометры до и после фильтров. Это один из самых удобных способов понять, где теряется давление.
Манометр перед фильтрами показывает давление, которое приходит от насоса. Манометр после фильтров показывает, какое давление остается после водоочистки.
Такая пара помогает определить:
- забился ли картридж;
- создает ли фильтр большое сопротивление;
- не загрязнилась ли засыпка;
- правильно ли работает клапан управления;
- хватает ли давления после водоподготовки;
- виноват ли фильтр в слабом напоре.
Пример диагностики:
- до фильтра 3 бар, после фильтра 2,8 бар — сопротивление небольшое;
- до фильтра 3 бар, после фильтра 1 бар — фильтр или узел водоочистки сильно снижает давление;
- до фильтра уже 1,5 бар — проблема не в фильтрах, а раньше: насос, бак, реле, труба или источник воды.
Если фильтры есть, один манометр возле насоса не всегда дает полную картину. У насоса давление может быть нормальным, а после водоподготовки напор уже слабый.
На вводе в дом
Манометр на вводе показывает, какое давление реально приходит в дом. Это полезно, если насос и автоматика стоят в кессоне, а от скважины до дома идет длинная труба.
Такой прибор помогает понять:
- есть ли потери на трассе;
- не забита ли подземная труба;
- не частично ли перекрыт кран;
- достаточно ли давления приходит в дом;
- отличается ли давление в кессоне от давления в доме.
Если возле реле манометр показывает 3 бар, а на вводе в дом намного меньше, значит проблема находится между насосным узлом и домом.
На коллекторе водоснабжения
Манометр на коллекторе нужен в более сложных системах. Он показывает давление во внутренней разводке.
Это полезно, если есть:
- несколько санузлов;
- бойлер;
- фильтры;
- поливочная линия;
- баня или хозблок;
- насос повышения давления;
- редуктор давления;
- отдельные ветки холодной и горячей воды.
Если на коллекторе давление нормальное, а в одном кране слабый напор, причина, скорее всего, локальная:
- забился аэратор;
- частично закрыт кран;
- засорилась подводка;
- есть проблема в смесителе;
- заужен отдельный участок трубы.
Сколько манометров нужно в частном доме
Для простой системы достаточно одного манометра рядом с реле давления и гидроаккумулятором. Он позволит настроить автоматику и контролировать работу насоса.
Минимальная схема подходит, если есть:
- скважина или колодец;
- насос;
- гидроаккумулятор;
- реле давления;
- простая разводка без сложных фильтров.
Оптимальный вариант для частного дома с фильтрами:
- один манометр рядом с реле;
- один перед фильтрами;
- один после фильтров или на вводе в дом.
Для сложной системы манометры могут стоять:
- в кессоне;
- в котельной;
- до водоподготовки;
- после водоподготовки;
- после редуктора давления;
- перед насосом повышения давления;
- после насоса повышения давления;
- на коллекторе;
- перед поливочной линией.
Но ставить много приборов без задачи не нужно. Каждый манометр должен отвечать на конкретный вопрос: какое давление в этой точке и где искать проблему дальше.
Какие показания считать нормой
Нормальное давление зависит от насоса, реле, гидроаккумулятора, фильтров, этажности дома, длины труб и требований сантехники. Но для частного дома есть рабочие ориентиры.
Обычно:
- около 1,5 бар — минимально комфортное давление для простых точек водоразбора;
- 2–3 бар — нормальный рабочий диапазон для большинства частных домов;
- 3–4 бар — хороший напор, но нужно учитывать ограничения оборудования;
- выше 4–5 бар — повод проверить настройки и безопасность системы.
Для бытового водопровода часто настраивают реле так, чтобы насос включался примерно при 1,4–2 бар, а отключался при 2,8–3,5 бар. Это не жесткая норма, а распространенный ориентир.
Не стоит без необходимости завышать давление. Слишком высокий напор увеличивает нагрузку на:
- фитинги;
- гибкие подводки;
- смесители;
- фильтры;
- бойлер;
- мембрану гидроаккумулятора;
- соединения труб;
- автоматику насоса.
Если в доме хватает 2,5–3 бар, нет смысла настраивать систему на 4–5 бар только “для запаса”.
Как читать показания манометра
Важно смотреть не только на цифру, но и на поведение стрелки в разных режимах.
При закрытых кранах
Когда все краны закрыты, насос должен набрать верхнее давление и отключиться. После этого стрелка должна стоять стабильно.
Нормально, если:
- насос отключился;
- давление держится;
- стрелка не падает;
- насос не включается сам по себе.
Проблема, если:
- давление медленно снижается;
- насос периодически включается без разбора воды;
- стрелка уходит почти до нуля;
- после отключения насоса давление сразу падает.
Возможные причины:
- утечка в трубах;
- подтекает сантехника;
- не держит обратный клапан;
- есть течь в кессоне;
- повреждена мембрана гидроаккумулятора;
- неисправно реле.
При открытии крана
При открытии крана давление должно постепенно снижаться. Когда оно доходит до нижнего порога, насос включается.
Нужно смотреть:
- как быстро падает стрелка;
- при каком давлении включается насос;
- нет ли резкого провала;
- не дергается ли стрелка;
- стабилен ли напор в кране.
Если стрелка падает почти сразу, а насос часто включается, проверьте гидроаккумулятор. Возможно, в нем мало воздуха, бак слишком мал или мембрана повреждена.
При работе насоса
После включения насос должен поднять давление до верхнего порога и отключиться.
Нормально, если:
- стрелка плавно растет;
- насос доходит до установленного давления;
- реле отключает насос;
- после отключения давление держится.
Проблема, если:
- насос работает долго;
- давление не растет;
- стрелка зависла на одном значении;
- насос не отключается;
- давление набирается очень медленно.
Возможные причины:
- насос слабый;
- изношена насосная часть;
- упал уровень воды в скважине или колодце;
- забились фильтры;
- засорилась труба;
- есть подсос воздуха;
- верхний порог реле выставлен слишком высоко;
- не держит обратный клапан;
- есть утечка.
Если насос физически не может набрать заданное давление, он будет работать слишком долго. Это опасно для оборудования.
Манометр и реле давления
Реле давления включает и выключает насос, а манометр показывает, при каких значениях это происходит. Поэтому настраивать реле без исправного манометра нельзя.
При настройке проверяют:
- давление включения;
- давление отключения;
- разницу между нижним и верхним порогом;
- давление воздуха в гидроаккумуляторе;
- возможности насоса;
- поведение системы при открытии крана.
Если реле настроено неправильно, возникают проблемы:
- насос часто включается;
- напор скачет;
- насос долго не отключается;
- гидроаккумулятор работает неэффективно;
- автоматика быстрее изнашивается.
Также важно, чтобы сам манометр был исправен. Если он показывает неверно, реле настроят неправильно.
Манометр и гидроаккумулятор
Гидроаккумулятор уменьшает количество включений насоса и делает напор стабильнее. Манометр помогает понять, работает ли бак нормально.
Если бак исправен, давление при открытии крана падает не мгновенно. Насос включается не сразу, а после расхода части воды из бака.
Если с баком проблема, появляются признаки:
- стрелка резко падает;
- насос включается слишком часто;
- давление быстро доходит до нижнего порога;
- напор идет рывками;
- насос стартует при каждом коротком открытии крана.
Что проверить:
- давление воздуха в баке;
- состояние мембраны;
- объем гидроаккумулятора;
- настройки реле;
- наличие утечек.
Если из ниппеля гидроаккумулятора идет вода, мембрана, скорее всего, повреждена.
Как понять по манометру, что есть проблема
Манометр помогает быстро сузить круг поиска.
Давление быстро падает без открытых кранов
Возможные причины:
- утечка в трубопроводе;
- подтекает унитаз или смеситель;
- течет соединение;
- не держит обратный клапан;
- вода уходит обратно в скважину;
- есть течь в кессоне;
- повреждена мембрана бака.
Что сделать:
- закрыть краны на отдельные ветки;
- проверить сантехнику;
- осмотреть кессон;
- проверить фильтры и колбы;
- проверить обратный клапан;
- проверить гидроаккумулятор.
Если после перекрытия одной ветки давление перестало падать, проблема находится в этой ветке.
Насос часто включается
Частые включения обычно связаны с баком, реле или утечкой.
Возможные причины:
- мало воздуха в гидроаккумуляторе;
- порвалась мембрана;
- бак слишком маленький;
- неправильно настроено реле;
- слишком мала разница между включением и отключением;
- есть утечка;
- расход воды слишком большой для объема бака.
Частые старты вредят насосу. Если он включается при каждом коротком открытии крана, систему нужно проверять.
Насос не набирает верхнее давление
Возможные причины:
- насос не справляется;
- насос изношен;
- снизился уровень воды в источнике;
- забились фильтры;
- засорилась труба;
- есть подсос воздуха;
- открыт сливной кран;
- верхний порог реле завышен;
- поврежден обратный клапан.
Если раньше насос набирал давление нормально, а теперь перестал, ищите изменение: засор, износ, падение уровня воды, утечку или неисправность автоматики.
Давление нормальное у насоса, но слабое в кранах
Такое бывает, если проблема находится после точки установки манометра.
Возможные причины:
- забились фильтры;
- загрязнился картридж;
- засорился аэратор смесителя;
- частично закрыт кран;
- узкая подводка;
- неправильно собрана разводка;
- большая длина трассы;
- проблема с бойлером;
- редуктор давления настроен слишком низко.
Здесь помогает установка манометров до и после фильтров, а также на коллекторе.
Где не стоит ставить манометр
Манометр должен быть доступен, виден и защищен от повреждений.
Плохие места установки:
- в недоступном углу;
- шкалой к стене;
- за несъемной отделкой;
- в мокром кессоне без защиты;
- в месте возможного замерзания;
- на участке с сильной вибрацией без необходимости;
- после заужения, которое искажает показания;
- далеко от реле, если прибор нужен для настройки;
- там, где его нельзя заменить без сложного разбора.
Если прибор неудобно читать, им перестают пользоваться. Тогда он не помогает диагностике.
Как выбрать манометр для водоснабжения
Для частного дома важны не сложные характеристики, а удобство и соответствие системе.
При выборе учитывают:
- диапазон измерения;
- размер резьбы;
- тип подключения;
- диаметр корпуса;
- читаемость шкалы;
- условия установки;
- влажность;
- вибрацию;
- качество корпуса.
Для бытовой системы часто подходит манометр на 6 бар. Если водопровод обычно работает в диапазоне 2–3 бар, такая шкала хорошо читается и имеет запас.
Манометр на 10 бар тоже можно использовать, но мелкие изменения давления будут видны хуже. Слишком большой диапазон не всегда удобен.
По типу подключения бывают приборы:
- с нижним подключением;
- с задним подключением.
Выбор зависит от места установки и положения штуцера.
Обычный или глицериновый манометр
Обычный манометр подходит для большинства спокойных систем. Он дешевле, проще и легко меняется.
Его минусы:
- стрелка может дрожать от вибрации;
- хуже переносит пульсации;
- рядом с насосом может быстрее изнашиваться.
Глицериновый манометр заполнен жидкостью, которая гасит дрожание стрелки.
Плюсы:
- стрелка меньше дергается;
- показания проще считывать;
- прибор лучше переносит вибрацию;
- удобен рядом с насосом;
- устойчивее к пульсациям давления.
Минусы:
- стоит дороже;
- не всегда нужен в простой системе.
Если манометр стоит рядом с насосом и стрелка постоянно дрожит, глицериновый вариант удобнее.
Как понять, что манометр неисправен
Манометр тоже может сломаться. По неисправному прибору нельзя настраивать реле.
Признаки неисправности:
- стрелка не возвращается к нулю после сброса давления;
- стекло запотело;
- внутри появилась вода;
- стрелка зависает;
- прибор показывает невозможные значения;
- корпус поврежден;
- есть следы течи;
- показания сильно отличаются от второго манометра;
- после слива воды стрелка остается на давлении.
Что делать:
- сравнить с исправным прибором;
- заменить манометр при сомнениях;
- не настраивать реле по подозрительным показаниям;
- проверить прибор после замерзания или гидроудара.
Манометр стоит недорого, поэтому при сомнениях его обычно проще заменить.
Как заменить манометр
Выкручивать манометр из системы под давлением нельзя. Сначала нужно отключить насос и сбросить давление.
Порядок действий:
- отключить насос;
- обесточить автоматику;
- закрыть краны, если они есть;
- открыть ближайший кран;
- дождаться падения давления;
- убедиться, что стрелка упала;
- подставить тряпку или емкость;
- выкрутить старый манометр;
- очистить резьбу;
- установить новый прибор с уплотнением;
- открыть краны;
- включить насос;
- проверить герметичность;
- посмотреть давление включения и отключения.
После замены полезно сразу проверить настройки реле давления.
Частые ошибки владельцев
Самые распространенные ошибки:
- реле давления настраивают без манометра;
- путают давление воды и давление воздуха в гидроаккумуляторе;
- ставят прибор в неудобном месте;
- не защищают манометр от сырости;
- выбирают шкалу со слишком большим диапазоном;
- игнорируют быстрое падение давления;
- считают, что нормальное давление у насоса означает нормальный напор во всех кранах;
- не ставят манометры до и после фильтров;
- не меняют неисправный прибор;
- выкручивают манометр без сброса давления;
- ставят прибор шкалой к стене;
- не проверяют показания после замены насоса, реле или фильтров.
Манометр полезен только тогда, когда его видно, по нему регулярно смотрят показания и понимают, что эти показания означают.
Частые вопросы
Один манометр в системе водоснабжения — достаточно?
Для простой системы часто достаточно одного манометра рядом с реле давления и гидроаккумулятором. Если есть фильтры, лучше добавить приборы до и после водоподготовки.
Какое давление должно быть в водопроводе частного дома?
Частый рабочий диапазон — 2–3 бар. Около 1,5 бар обычно считается минимально комфортным давлением, 3–3,5 бар дает хороший напор. Давление выше 4–5 бар требует проверки настроек и допустимых параметров оборудования.
Почему манометр показывает давление, а из крана вода идет слабо?
Значит, проблема может быть после манометра. Проверьте фильтры, картриджи, аэраторы, подводки, краны, редуктор давления и отдельные ветки разводки.
Почему стрелка манометра дергается?
Причины могут быть разные:
- вибрация насоса;
- воздух в системе;
- гидроудары;
- неисправный гидроаккумулятор;
- нестабильная работа реле;
- износ самого манометра.
Если стрелка дрожит из-за вибрации, помогает глицериновый манометр. Если вместе с этим есть рывки воды в кранах, нужно проверять систему.
Нужно ли ставить манометр после редуктора давления?
Да, это удобно. Манометр после редуктора показывает, какое давление редуктор реально выдает в домовую сеть. Без него сложно понять, правильно ли он настроен.
Заключение
Манометр в системе водоснабжения нужен не только для контроля давления, но и для диагностики. Он помогает понять, как работают насос, реле давления, гидроаккумулятор, фильтры, обратный клапан и домовая разводка.
Главное место установки — рядом с реле давления и гидроаккумулятором. В системе с фильтрами полезны дополнительные манометры до и после водоподготовки. Если насос стоит далеко от дома, прибор на вводе поможет увидеть реальные потери давления на трассе.
Для большинства частных домов нормальный рабочий диапазон — около 2–3 бар. Но важна не только цифра, а поведение стрелки:
- давление быстро падает — ищите утечку, обратный клапан или проблему с баком;
- насос часто включается — проверяйте гидроаккумулятор и реле;
- насос не набирает верхнее давление — проверяйте насос, фильтры, источник воды и настройки;
- давление у насоса нормальное, а в кранах слабое — ищите проблему после манометра.
Правильно установленный манометр помогает не менять насос, реле или бак наугад, а быстро понять, где именно возникла неисправность.
