Антенна для цифрового ТВ своими руками для дачи

Самая простая самодельная антенна для эфирного DVB-T2 — разрезной диполь из двух одинаковых металлических плеч с подключённым в центре коаксиальным кабелем 75 Ом. Размер нельзя назвать «для всей России»: он зависит от частоты передатчика в вашем месте. Для примера на 600 МГц расчётная длина каждого плеча составляет около 12,5 см, полный размах двух плеч без зазора — около 25 см. Это начальный размер для настройки, а не гарантия приёма за лесом или холмом.

Прежде чем резать металл, узнайте частоту нужного мультиплекса и направление на передатчик на официальном сайте РТРС для вашего региона. Если телевизор не поддерживает DVB-T2, понадобится совместимая приставка: антенна сама по себе не преобразует сигнал.

Размеры и схема простого диполя

Схема ниже показывает один прямой горизонтальный вибратор, а не «восьмёрку» Харченко. Две половины между собой не соприкасаются. Центральную жилу кабеля подключают к одному плечу, оплётку — к другому; жилу и оплётку нельзя замыкать.

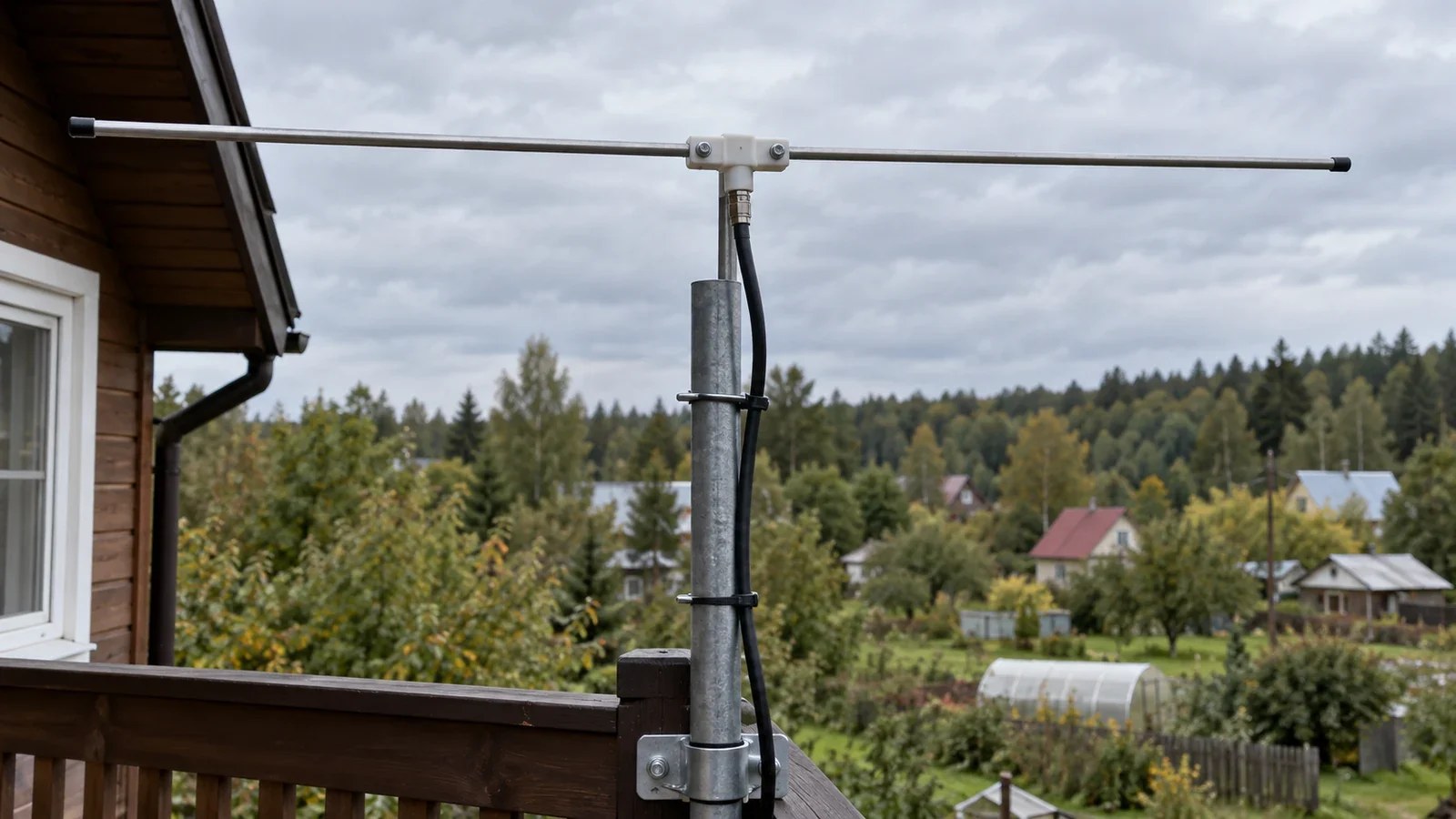

Размерный чертёж в строку: ← L → │ изолирующий зазор │ ← L →. Оба плеча лежат на одной линии; кабель уходит от центра вниз вдоль мачты. На иллюстрациях в интернете встречаются другие конструкции с иными размерами — не смешивайте их в одном изделии.

Расчёт начальной длины плеча: L ≈ 75 / f, где L в метрах, а f — частота передатчика в МГц. Это четверть длины волны в свободном пространстве. Реальный металлический прут и близкие предметы меняют настройку, поэтому результат проверяют по шкале качества сигнала на телевизоре и при необходимости корректируют длину и положение.

Если два мультиплекса вещают на разных частотах, ориентируйтесь на середину между ними и проверьте приём обоих после установки. Простая узкополосная конструкция может принять один пакет лучше другого. Числа таблицы — расчётные стартовые размеры, поэтому делать изделие «до миллиметра» бессмысленно без измерений на месте.

Что понадобится и как собрать без типичных ошибок

• Два одинаковых металлических прута или трубки, изолирующая планка, крепёж и коаксиальный кабель 75 Ом с целой изоляцией.
• Надёжное соединение оплётки с одним плечом и центральной жилы с другим. Между плечами и проводниками должно сохраняться электрическое разделение.
• Защита места соединения от дождя, разгрузка кабеля от натяжения и устойчивое крепление. Не крепите антенну к силовым проводам или рядом с воздушной линией.

1. Уточните на сайте РТРС частоту и направление передатчика для вашего населённого пункта.
2. Отмерьте два одинаковых плеча по таблице или формуле; оставьте небольшой изолирующий зазор в центре.
3. Подключите кабель к двум половинам и мультиметром при отключённом телевизоре убедитесь, что жила и оплётка не замкнуты.
4. Для первой проверки установите антенну в безопасном доступном месте, направьте её согласно условиям приёма и запустите ручной поиск нужного ТВК или автопоиск.
5. Сравнивайте качество, а не только «силу» сигнала. Меняйте положение и высоту небольшими шагами; после каждой перестановки дайте шкале обновиться.

Если понадобится мачта на крыше, высотную установку и защиту от грозовых воздействий поручите специалисту. Кабель и крепления снаружи должны выдерживать погодные условия. Для безопасного электропитания телевизора на сезонной даче отдельно проверьте дачную проводку после зимы.

Когда самодельная антенна не поможет

За холмом, в густом лесу, за металлической кровлей или далеко от передатчика небольшой диполь может не дать устойчивого приёма. Сначала попробуйте доступное более высокое место и проверьте целостность кабеля и разъёмов. Если качество остаётся низким, нужна подходящая наружная ДМВ-антенна, выбранная под местные условия, а не случайный усилитель. Усилитель не исправит отсутствие полезного сигнала и может перегрузить вход телевизора при сильном сигнале.

Не путайте ТВ-антенну с комплектом для мобильного интернета: у 4G-антенны для дачи другой диапазон, соединения и задача. Пассивному диполю розетка на улице не нужна. Если же используете наружное оборудование с электропитанием, отдельно проверьте защиту наружной розетки после дождя.

Итак, ответ на вопрос о размерах: для диполя каждое плечо примерно равно четверти волны нужной частоты; на 600 МГц это около 12,5 см. Проверьте частоту именно своего передатчика и настройте антенну по качеству изображения, а не по универсальному чертежу из сети.
