Любой накопительный водонагреватель работает под давлением. При нагреве вода расширяется, давление внутри бака растёт, и без защитных элементов это может привести к протечкам или даже разрыву корпуса.
Чтобы избежать подобных проблем, на бойлер устанавливают обратный и предохранительный клапаны. Эти небольшие детали обеспечивают безопасную и стабильную работу системы.
Зачем бойлеру клапаны
Каждый клапан выполняет свою задачу:
- Обратный клапан предотвращает выход воды из бака обратно в систему, если давление в водопроводе падает.
- Предохранительный клапан сбрасывает излишек давления при нагреве воды.
- Сбросной (аварийный) клапан открывается при критических показателях, защищая бак от разрыва.
Работают они в паре: обратный удерживает воду, а предохранительный регулирует давление.
Без них бак превращается в замкнутый сосуд, где давление быстро выходит за пределы нормы.
Скачки давления в системе — одна из частых причин поломок. Подробно о регулировке давления воды рассказываем в статье «Редуктор давления воды в квартире: установка и назначение».
Как работает система защиты бойлера
Принцип прост:
при нагреве вода увеличивается в объёме и создаёт избыточное давление.
Когда давление превышает заводской порог (обычно 6–8 бар), пружина в предохранительном клапане сжимается, и небольшая часть воды выходит через сливной штуцер.
После охлаждения давление падает, пружина возвращается в исходное положение.
Такой периодический «подтёк» при нагреве — нормальное поведение исправного клапана.
Если вода течёт постоянно, значит устройство загрязнено или изношено.
Куда ставится обратный клапан на бойлер
На корпусе бойлера два патрубка:
- синий — вход холодной воды,
- красный — выход горячей.
Обратный клапан всегда ставится на подачу холодной воды — там, где вода поступает в бак (патрубок Cold In).
Он пропускает поток внутрь бойлера и не даёт ему уходить обратно при перепадах давления.
Схема подключения:
- От стояка или трубы подводится холодная вода.
- Сначала устанавливается запорный вентиль.
- За ним — обратный клапан, стрелка на корпусе направлена к бойлеру.
- После него монтируется предохранительный клапан.
Такой порядок считается стандартом и указан в инструкциях большинства производителей.
Куда ставится предохранительный клапан
Предохранительный клапан устанавливают на том же патрубке холодной воды, что и обратный, но как можно ближе к бойлеру.
Часто оба элемента совмещены в одном корпусе.
Пружина клапана настроена на определённое давление.
Когда внутри бака давление превышает порог, клапан приоткрывается, и часть воды выходит в дренаж.
Чтобы избежать подтопления, к сбросному штуцеру подключают силиконовую или ПВХ-трубку и направляют её в канализацию либо дренаж.
Подробнее о том, как выполнить обвязку, можно посмотреть в материале «Подключение частного дома к центральному водопроводу».
На какую воду ставится клапан
Оба клапана — обратный и предохранительный — ставятся только на подачу холодной воды.
На горячей линии ставить их нельзя: это приведёт к блокировке потока и неправильной работе водонагревателя.
Ошибочная установка часто становится причиной того, что бойлер не наполняется или вода не нагревается.

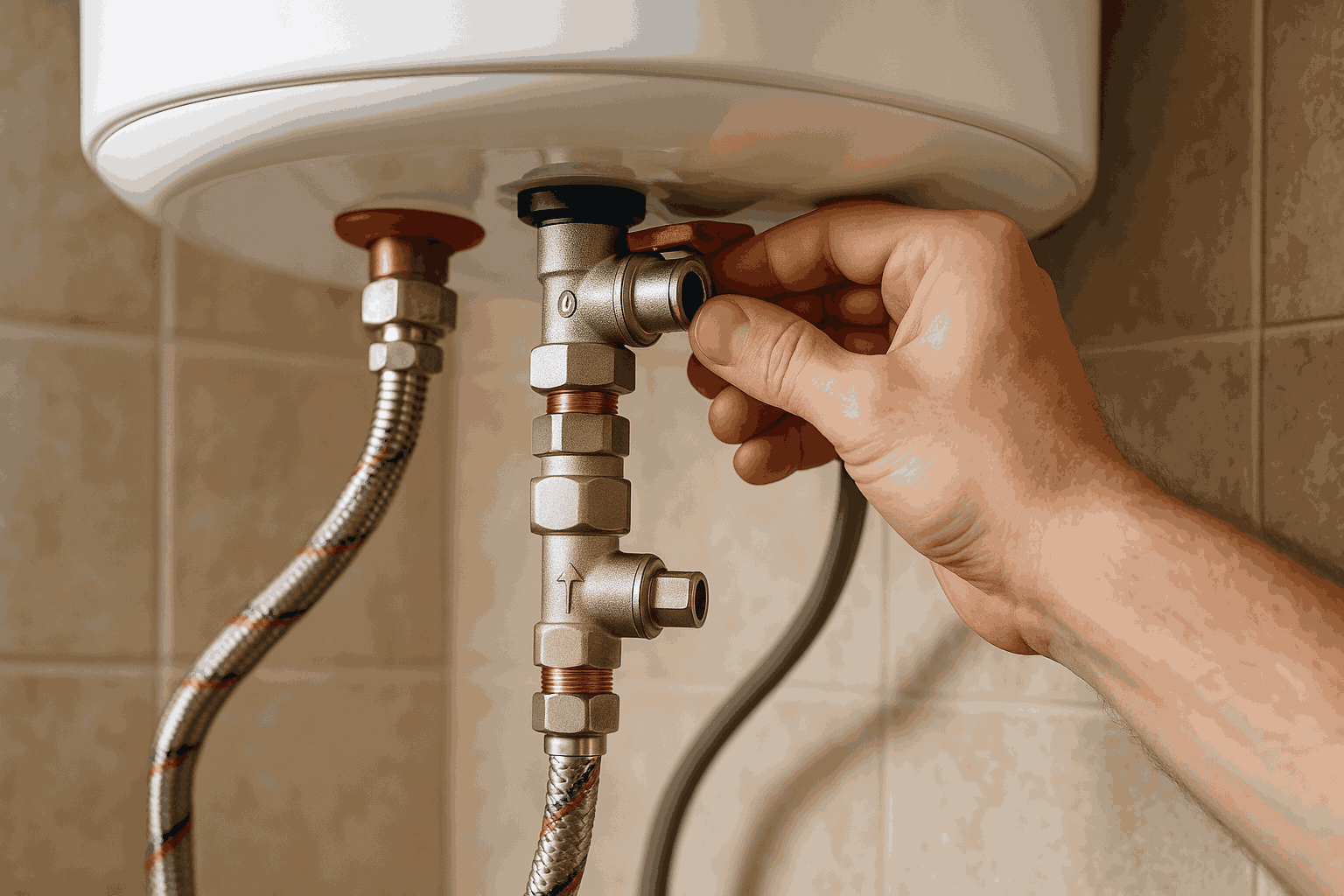

Как правильно установить клапан на бойлер
Работа не требует профессионального оборудования, достаточно аккуратности.
- Перекройте подачу воды.
- Уплотните резьбы фум-лентой или герметиком.
- Установите обратный клапан стрелкой в сторону бойлера.
- Подключите предохранительный клапан между обратным клапаном и патрубком бака.
- Подсоедините дренажную трубку.
- Откройте воду и проверьте соединения.
При первом нагреве из клапана может появиться небольшая струйка воды — это нормальная реакция на расширение жидкости.
Как работает предохранительный клапан на практике
Во время нагрева давление в баке повышается, пружина сжимается и выпускает часть воды.
Когда температура падает, пружина снова закрывает проход.
Такой простой принцип позволяет избежать гидроударов и продлевает срок службы бака.
Если клапан перестал реагировать на давление или постоянно подтекает, его нужно заменить.
Проверить устройство легко — достаточно слегка приподнять рычаг сброса: если пошла тонкая струя воды, механизм исправен.
Что будет, если не поставить обратный клапан
Иногда бойлер подключают напрямую, без обратного клапана. Это грубая ошибка.
Без него при падении давления вода из бака уходит обратно в водопровод, ТЭН остаётся без воды и перегревается.
Также возможно подсасывание горячей воды в холодный контур — смесители начинают «плеваться» воздухом и кипятком.
Производители водонагревателей прямо указывают: эксплуатация без обратного клапана лишает гарантии.
Частые ошибки при установке
- Перепутаны стороны подключения.
- Клапан ставят на горячий выход — поток блокируется.
- Стрелка направлена не по потоку.
- Вода не поступает в бак.
- Отсутствует дренажный отвод.
- Избыточная вода капает на пол.
- Использование пластиковых фитингов.
- При нагреве они деформируются, появляется течь.
- Нет вентиля перед клапаном.
- Без него обслуживание бойлера затруднено.
Как выбрать клапан для бойлера
При подборе важно учитывать несколько параметров:
- Давление срабатывания. Для бытовых моделей — 6 бар.
- Диаметр резьбы. Стандарт — ½ дюйма.
- Материал корпуса. Лучше латунь или нержавеющая сталь.
- Наличие ручного рычага. Удобно для проверки.
- Комбинированный тип. Обратный и предохранительный в одном корпусе экономят место и упрощают установку.
В системах, где давление часто меняется, рекомендуется дополнительно ставить редуктор. Подробнее о его назначении — в статье о редукторе давления воды.
Замена клапана без слива воды
Если клапан протекает или заклинил, его можно заменить без полного слива бойлера:
- Перекройте воду.
- Откройте кран горячей воды, чтобы снять давление.
- Подставьте ёмкость и быстро замените элемент.
- Проверьте герметичность соединений.
Процедура занимает 5–10 минут.
Дополнительная защита системы
Чтобы клапаны не испытывали лишнюю нагрузку, можно установить редуктор давления или гидроаккумулятор перед бойлером.
Он стабилизирует давление и компенсирует тепловое расширение воды.
Для домов с сезонным проживанием полезно предусмотреть сливную арматуру, чтобы при консервации сливать воду из бака и труб.
Принцип аналогичен устройству слива в душевых кабинах — см. статью «Слив в душевой кабине: устройство и установка».
Заключение
Обратный и предохранительный клапаны — обязательные элементы любого бойлера.
Они обеспечивают безопасную работу системы, предотвращают обратный ток воды и компенсируют повышение давления при нагреве.
Главное помнить:
- оба клапана ставятся на подачу холодной воды;
- стрелка на корпусе должна быть направлена в сторону бойлера;
- периодическая капля из сбросного штуцера — это норма.
Регулярная проверка и замена клапанов гарантируют долгую и безопасную работу вашего водонагревателя.
