RJ-45: распиновка, схема обжима и цвета витой пары

Разъем RJ-45 нужен там, где обычный сетевой кабель подключают к роутеру, компьютеру, камере видеонаблюдения, интернет-розетке или другому сетевому оборудованию. Снаружи все выглядит просто: восемь тонких жил вставляют в прозрачный коннектор и зажимают. На практике именно порядок этих жил чаще всего решает, будет ли сеть работать стабильно.

Главное правило: кабель нужно обжимать не "как легло", а по одной из стандартных схем. Для дома почти всегда используют прямой кабель по схеме T568B на обоих концах. Если перепутать пары, интернет может не появиться совсем или будет работать медленнее, чем должен.

Распиновка RJ-45 нужна при обжиме патч-корда, ремонте оборванного кабеля, подключении интернет-розетки, переносе роутера, монтаже камер или прокладке сети по дому. Особенно часто с этим сталкиваются на даче, когда нужно провести интернет в мастерскую, баню, гараж или к уличной камере.

Порядок цветов важен не только для красоты. Витая пара устроена так, что жилы скручены парами. Если при обжиме просто разложить провода по цветам без учета пар, кабель может показывать контакт на тестере, но плохо держать скорость и давать обрывы.

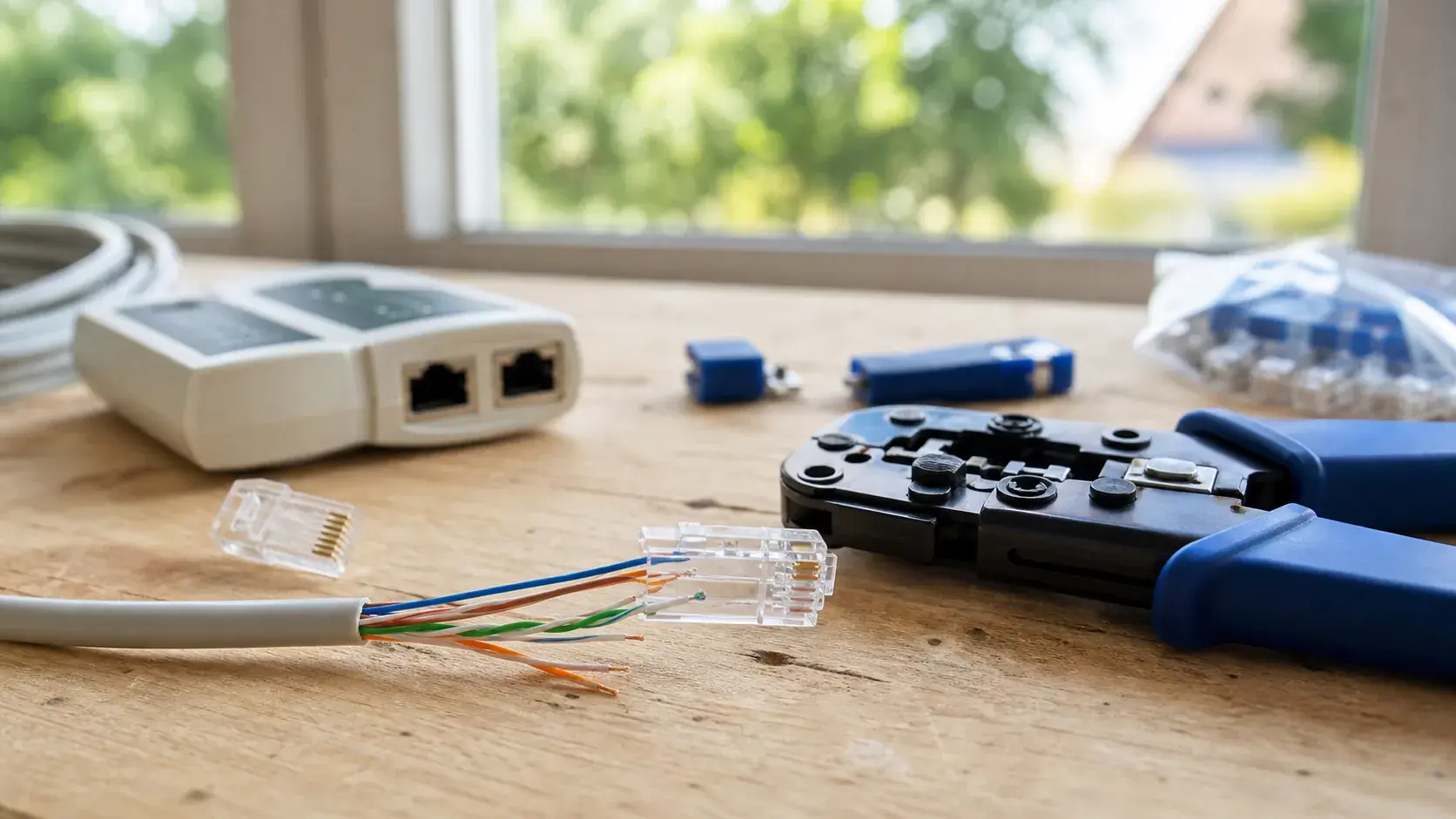

Для нормальной работы нужны:

• кабель витая пара нужной категории;
• коннекторы RJ-45 под тип кабеля;
• кримпер для обжима;
• нож или стриппер для снятия внешней оболочки;
• тестер сетевого кабеля;
• кусачки или лезвие для ровного подрезания жил.

Обжимать коннектор отверткой нежелательно. Иногда контакт удается продавить, но результат получается ненадежным. Один провод может не дойти до ножа контакта, а снаружи это будет почти незаметно.

Есть две распространенные схемы распиновки: T568A и T568B. Обе рабочие. Разница в порядке зеленой и оранжевой пар.

Порядок жил слева направо, если держать коннектор контактами вверх и защелкой от себя:

• бело-зеленый;
• зеленый;
• бело-оранжевый;
• синий;
• бело-синий;
• оранжевый;
• бело-коричневый;
• коричневый.

Эта схема встречается в некоторых стандартизированных сетях, но в быту ее используют реже.

Для домашней сети чаще выбирают T568B. Порядок жил:

• бело-оранжевый;
• оранжевый;
• бело-зеленый;
• синий;
• бело-синий;
• зеленый;
• бело-коричневый;
• коричневый.

Если вы делаете обычный кабель от роутера до компьютера, телевизора или камеры, обжимайте оба конца одинаково по T568B.

Если один конец обжать по T568A, а второй по T568B, получится перекрестный кабель. Раньше его использовали для прямого соединения двух компьютеров. Современное оборудование часто умеет само определять тип подключения, но для домашней сети без особой причины лучше не смешивать схемы.

Прямой кабель - это кабель, у которого оба конца обжаты одинаково: T568A-T568A или T568B-T568B. Он нужен почти во всех бытовых случаях: роутер, коммутатор, компьютер, телевизор, сетевой накопитель, камера.

Перекрестный кабель - это T568A на одном конце и T568B на другом. Сейчас он нужен редко, но понимать разницу полезно: если вы случайно сделали разные схемы на концах, кабель может вести себя неожиданно.

Сначала снимите внешнюю оболочку примерно на 2-3 см. Делайте это аккуратно, чтобы не надрезать изоляцию жил. Если жила повреждена, лучше отрезать конец кабеля и начать заново.

Затем расплетите пары на минимально нужную длину. Чем меньше расплетенная часть, тем лучше кабель сохраняет свои свойства. Разложите жилы по выбранной схеме, чаще всего по T568B. Выпрямите их пальцами и подрежьте так, чтобы все концы были на одной линии.

Вставьте жилы в коннектор до упора. Проверьте два момента: каждая жила дошла до передней стенки, а внешняя оболочка кабеля вошла внутрь коннектора и попадет под фиксатор. Если оболочка заканчивается снаружи, кабель быстро расшатается.

После этого вставьте коннектор в кримпер и обожмите до конца. Повторите то же самое на втором конце кабеля.

Самый удобный вариант - сетевой тестер. Он покажет, все ли восемь жил прозваниваются и нет ли перепутанных контактов. Для гигабитной сети должны корректно работать все четыре пары.

Если тестера нет, проверьте кабель через устройство. Подключите один конец к роутеру, второй к ноутбуку или компьютеру. Смотрите не только на появление сети, но и на скорость соединения. Если вместо 1 Гбит/с система показывает 100 Мбит/с, часто виновата одна плохо обжатая пара.

Самые частые ошибки:

• перепутан порядок жил;
• один провод не дошел до контакта;
• слишком длинно расплетены пары;
• внешняя оболочка не зафиксирована коннектором;
• использован коннектор не под тот тип кабеля;
• жила надрезана при зачистке.

Если кабель то работает, то пропадает, не пытайтесь "дожать" старый коннектор бесконечно. Обычно надежнее отрезать конец и обжать заново.

Для домашней сети используйте прямой кабель T568B на обоих концах. Порядок цветов: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Главное - повторить один и тот же порядок на обоих концах, не расплетать пары слишком далеко и обязательно проверить кабель после обжима.
