Насос в системе водоснабжения должен работать с водой. Если источник опустел, труба подсосала воздух, забился фильтр или скважина не успевает восстанавливаться, насос может продолжать вращаться почти без воды. Такой режим называют сухим ходом.
Для насоса это опасно. Вода не только перекачивается, но и помогает охлаждать и защищать рабочие элементы. Если насос долго работает без воды, он перегревается, изнашивается и может выйти из строя.
Реле сухого хода нужно, чтобы отключить насос в аварийной ситуации. Оно не устраняет причину отсутствия воды, но не дает оборудованию сгореть.
Защита особенно важна, если:
- вода берется из колодца;
- у скважины небольшой дебит;
- насос работает автоматически;
- есть полив участка;
- дом используется сезонно;
- насосная станция стоит без постоянного контроля;
- уже были случаи, когда насос гудел, а вода не шла.
Стоимость защиты обычно намного ниже ремонта или замены насоса.
Что такое сухой ход насоса
Сухой ход — это работа насоса без достаточного количества воды. Насос включается, двигатель вращается, но нормального потока нет. Вода не поступает в нужном объеме или не поступает совсем.
При сухом ходе насос может:
- греться сильнее обычного;
- работать с повышенным шумом;
- терять производительность;
- повреждать рабочие колеса;
- портить уплотнения;
- быстрее изнашивать двигатель;
- полностью выйти из строя.
Особенно опасен длительный сухой ход. Например, насос включился автоматически ночью или во время отсутствия хозяев, а воды в источнике уже нет. Владелец не видит проблему, а оборудование продолжает работать в аварийном режиме.
Сухой ход может возникнуть не только в старой системе. Даже новый насос рискует, если источник воды нестабильный или автоматика собрана без защиты.
Частые ситуации:
- в колодце упал уровень воды;
- скважина дает меньше воды, чем забирает насос;
- насос захватил воздух;
- засорился фильтр;
- неисправен обратный клапан;
- перемерзла труба;
- перекрыт кран;
- вода ушла из всасывающей линии;
- насосная станция не может набрать давление;
- накопительная емкость опустела.
Зачем нужно реле сухого хода
Реле сухого хода защищает насос от работы без воды. Когда устройство видит аварийный режим, оно отключает питание насоса. За счет этого двигатель и насосная часть не продолжают работать в опасных условиях.
Основные задачи реле:
- отключить насос при отсутствии воды;
- снизить риск перегрева;
- защитить двигатель;
- защитить рабочую часть насоса;
- предотвратить длительную работу “вхолостую”;
- сохранить ресурс оборудования;
- сделать автоматическую систему водоснабжения безопаснее.
Важно понимать: реле не добавляет воду в скважину и не чинит засоренный фильтр. Оно только останавливает насос, когда работать дальше опасно.
Если защита сработала, нужно искать причину:
- почему воды стало мало;
- почему давление не набирается;
- почему насос захватывает воздух;
- почему система не держит рабочий режим.
Отключать реле “чтобы не мешало” — плохое решение. Частые срабатывания почти всегда говорят не о лишней защите, а о проблеме в системе.
Как работает реле сухого хода
Принцип работы зависит от типа устройства. Одни модели контролируют давление, другие — поток воды, третьи — уровень воды в источнике. Задача одна: понять, что насос работает в опасном режиме, и отключить его.
Контроль давления
Самый распространенный вариант — защита по давлению. Устройство отслеживает давление в системе. Если оно падает ниже заданного порога, реле отключает насос.
Логика простая:
- насос включился;
- воды нет или ее слишком мало;
- нормальное давление не создается;
- реле фиксирует аварийное падение давления;
- питание насоса отключается.
Такую защиту часто ставят в системах с:
- насосной станцией;
- гидроаккумулятором;
- реле давления;
- манометром;
- поверхностным насосом;
- скважинным насосом через автоматику.
После срабатывания некоторые модели нужно запускать вручную. Другие могут делать автоматический перезапуск, если условия восстановились. Это зависит от конкретного устройства.
Ручной перезапуск полезен тем, что заставляет владельца проверить систему. Автоматический удобен, если источник воды временно проседает, а потом восстанавливается.
Контроль потока воды
Другой вариант — контроль протока. Датчик реагирует на движение воды. Если насос включен, но поток отсутствует, автоматика отключает оборудование.
Такой принцип часто используется в электронных блоках управления насосом. Они могут совмещать несколько функций:
- включать насос при открытии крана;
- отключать после закрытия крана;
- контролировать поток;
- контролировать давление;
- защищать от сухого хода;
- иногда защищать от частых включений.
Защита по потоку удобна в бытовых системах, где важна автоматическая работа. Но она должна подходить к конкретному насосу и схеме водоснабжения.
Контроль уровня воды
Еще один способ — отключать насос по уровню воды в источнике или емкости. Для этого используют поплавковые, электродные или другие датчики уровня.
Такой вариант хорошо подходит для:
- колодцев;
- накопительных емкостей;
- баков;
- резервуаров;
- систем полива;
- некоторых схем с промежуточной емкостью.
Принцип простой:
- уровень воды опустился ниже допустимого;
- датчик подал сигнал;
- насос отключился;
- после восстановления уровня насос можно снова запустить.
Для скважин такие решения применяют не всегда одинаково. Все зависит от конструкции скважины, насоса, автоматики и возможности корректно установить датчики.
Чем реле сухого хода отличается от реле давления
Реле сухого хода часто путают с реле давления. Это разные устройства, хотя они могут работать в одной системе.
Реле давления нужно для управления водопроводом. Оно включает насос, когда давление падает, и отключает его, когда давление поднялось до заданного значения.
Реле сухого хода нужно для защиты. Оно отключает насос, если воды нет или система не может создать безопасный рабочий режим.
Разница простая:
- реле давления отвечает за автоматическое включение и отключение насоса;
- реле сухого хода отвечает за аварийную защиту;
- реле давления обеспечивает комфорт;
- реле сухого хода защищает оборудование;
- в нормальной системе могут стоять оба устройства.
Пример работы:
- открыли кран;
- давление в системе упало;
- реле давления включило насос;
- насос начал работать;
- воды в источнике не хватило;
- давление не набирается;
- реле сухого хода отключило насос.
Обычное реле давления не всегда спасает от сухого хода. Если система собрана без отдельной защиты, насос может пытаться набрать давление слишком долго и работать в опасном режиме.
Когда реле сухого хода обязательно
Реле сухого хода особенно нужно там, где есть риск исчезновения воды или падения ее притока. Чем нестабильнее источник и чем дороже насос, тем важнее защита.
Защита обязательна или крайне желательна, если:
- вода берется из колодца;
- уровень воды в колодце падает летом;
- скважина имеет небольшой дебит;
- скважина после водоразбора долго восстанавливается;
- насос мощнее, чем может дать источник;
- вода иногда идет с воздухом;
- насосная станция долго не набирает давление;
- насос включается автоматически;
- система работает без постоянного контроля;
- есть автополив или длительный ручной полив;
- дом используется только по выходным;
- вода подается из накопительной емкости;
- емкость может опустеть;
- уже были случаи работы насоса “в воздух”;
- насос установлен глубоко и его сложно доставать.
Для дачи реле сухого хода особенно полезно. Владелец может открыть полив, уйти заниматься другими делами, а источник воды за это время просадится. Без защиты насос продолжит работать, пока не перегреется.
Для скважинного насоса защита тоже очень важна. Доставать и менять глубинный насос сложнее и дороже, чем обслужить поверхностную станцию.
Когда можно обойтись без отдельного реле
Отдельное реле сухого хода нужно не всегда. Иногда защита уже встроена в оборудование или реализована другим устройством.
Без отдельного реле можно обойтись, если:
- в насосе есть встроенная защита от сухого хода;
- установлен электронный блок автоматики с такой функцией;
- стоит частотный преобразователь с защитой;
- есть надежные датчики уровня;
- система питается от стабильного центрального водопровода;
- насос работает только под постоянным контролем человека;
- уже есть другая полноценная защита.
Но наличие защиты нужно проверять не “на глаз”, а по паспорту оборудования. Если в инструкции не указана защита от сухого хода, считать ее встроенной нельзя.
Также важно не путать защиту от перегрева с полноценной защитой от сухого хода. Тепловая защита может отключить двигатель, когда он уже сильно нагрелся. Реле сухого хода должно остановить насос раньше, когда система только вошла в опасный режим.
Где устанавливают реле сухого хода
Место установки зависит от типа насоса и схемы водоснабжения. Главное — устройство должно корректно видеть давление, поток или уровень воды и иметь доступ для настройки и обслуживания.

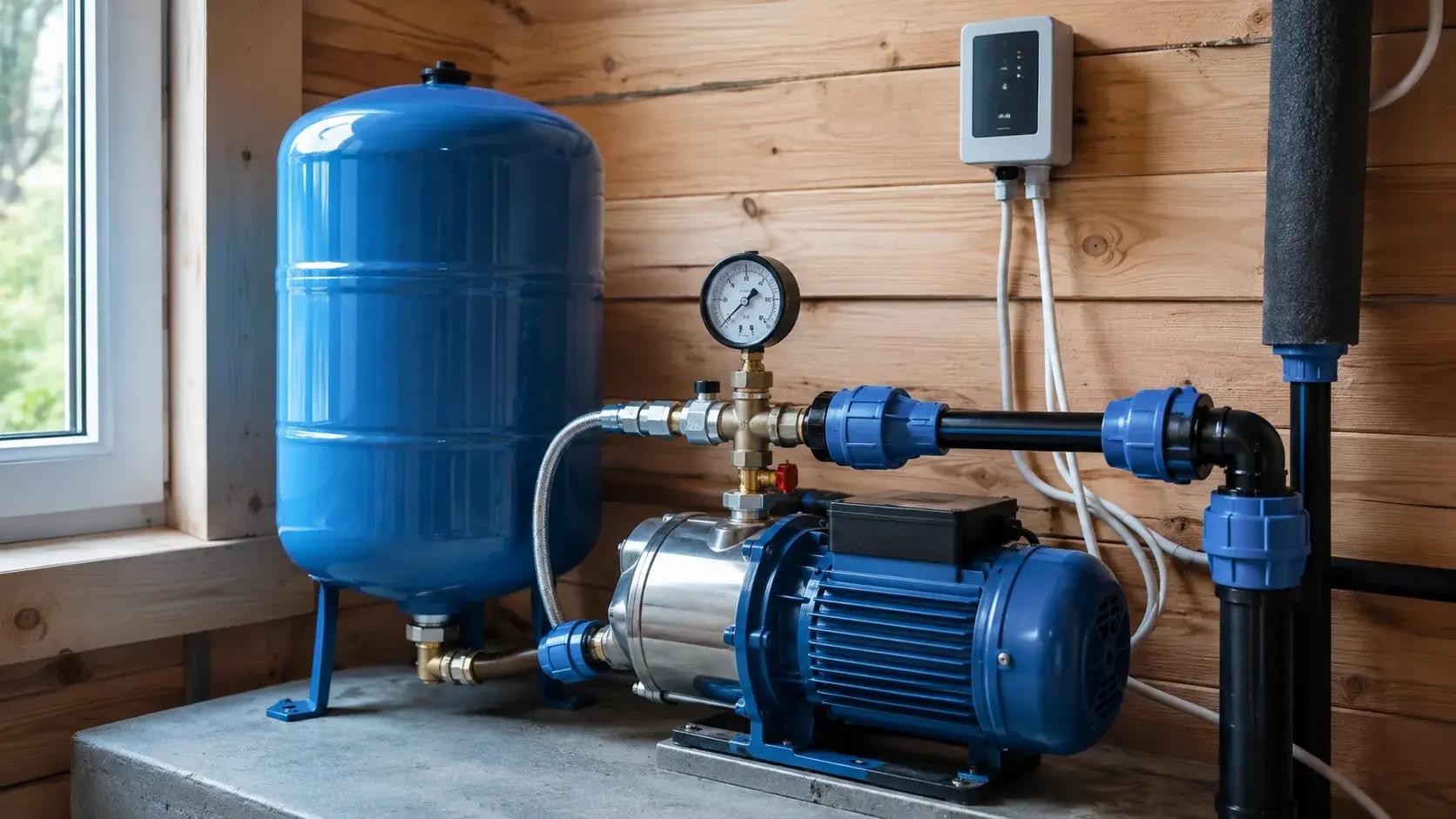

В системе с насосной станцией
В насосной станции реле сухого хода обычно ставят на напорной линии рядом с другими элементами автоматики.
Обычно рядом находятся:
- насос;
- гидроаккумулятор;
- реле давления;
- манометр;
- обратный клапан;
- фильтр;
- соединительная арматура.
Реле должно видеть реальное давление в системе. Его нельзя ставить так, чтобы показания искажались перекрытым краном, неправильной обвязкой или воздушной пробкой.
Важные условия:
- доступ к устройству для проверки;
- защита от влаги;
- корректное подключение к электропитанию;
- правильная настройка порога;
- совместимость с мощностью насоса.
Если насосная станция стоит в кессоне, подвале или техническом помещении, нужно учитывать влажность и удобство обслуживания.
Для скважинного насоса
Для скважинного насоса защита может быть реализована разными способами.
Возможные варианты:
- реле сухого хода по давлению;
- электронный блок автоматики;
- встроенная защита насоса;
- датчики уровня;
- блок управления в щите;
- частотное управление с защитными функциями.
Выбор зависит от схемы:
- есть ли гидроаккумулятор;
- где стоит автоматика;
- какой насос установлен;
- какой дебит у скважины;
- как часто идет водоразбор;
- есть ли полив;
- как далеко дом от скважины.
Если скважина слабая, защита обязательна. Насос может выкачать воду быстрее, чем источник успеет восстановиться. Без защиты он будет работать вхолостую.
Для колодезного насоса
В колодце уровень воды часто меняется по сезону. Весной воды может быть много, а летом в жару уровень заметно падает. При поливе риск сухого хода становится выше.
Для колодца удобны:
- поплавковые датчики;
- датчики уровня;
- реле сухого хода в обвязке станции;
- электронные блоки управления;
- защита в системе полива.
Если насос погружной, датчик уровня помогает отключить его до того, как он начнет хватать воздух. Если насос поверхностный, реле ставят в системе рядом со станцией.
Как выбрать реле сухого хода
Выбор зависит не только от цены устройства. Реле должно подходить к насосу, источнику воды и схеме автоматики.
Перед покупкой нужно учесть:
- тип насоса;
- мощность насоса;
- рабочее давление системы;
- наличие гидроаккумулятора;
- наличие реле давления;
- источник воды;
- глубину скважины или колодца;
- дебит источника;
- режим проживания;
- наличие полива;
- место установки;
- влажность в помещении или кессоне;
- способ повторного запуска;
- совместимость по электрической нагрузке.
Для простой насосной станции часто выбирают механическое реле сухого хода. Оно понятно устроено, доступно по цене и подходит для типовых систем.
Для более сложных систем удобнее электронный блок автоматики. Он может объединять управление насосом и защиту, но требует правильного подбора.
Для колодца или емкости часто удобнее защита по уровню воды. Она отключает насос еще до того, как тот начнет работать без воды.
Механическое или электронное реле: что выбрать
Оба варианта могут работать хорошо, если подобраны правильно.
Механическое реле
Механическое реле сухого хода обычно контролирует давление. При падении давления ниже заданного значения оно отключает насос.
Плюсы:
- простая конструкция;
- доступная цена;
- понятный принцип работы;
- ремонтопригодность;
- подходит для многих насосных станций;
- легко вписывается в систему с гидроаккумулятором.
Минусы:
- нужна правильная настройка;
- часто требуется ручной перезапуск;
- чувствительно к ошибкам монтажа;
- может срабатывать некорректно при неправильной обвязке;
- не всегда удобно в сложных схемах.
Такой вариант хорошо подходит для стандартного водоснабжения дома от колодца или скважины, если есть гидроаккумулятор и реле давления.
Электронная защита
Электронные блоки могут контролировать не только давление, но и поток. Некоторые устройства сразу управляют включением и отключением насоса.
Плюсы:
- удобная автоматизация;
- контроль потока воды;
- защита от сухого хода;
- иногда защита от частых включений;
- компактность;
- возможность автоматического перезапуска;
- удобство для бытового водоснабжения.
Минусы:
- выше цена;
- больше требований к качеству электропитания;
- сложнее ремонт;
- нужна совместимость с насосом;
- не все модели подходят для любой схемы.
Электронный блок хорош там, где нужна компактная автоматика. Но покупать его нужно под конкретный насос и условия работы.
Как настроить реле сухого хода
Настройка зависит от модели. Универсальных значений для всех систем нет. Порог отключения должен соответствовать рабочему давлению водопровода и характеристикам насоса.
Главные правила:
- читать инструкцию к конкретному устройству;
- учитывать давление включения и отключения насоса;
- проверять давление в гидроаккумуляторе;
- не выставлять порог “наугад”;
- после настройки проверять систему в реальной работе;
- учитывать минимальное допустимое давление для защиты.
Если порог слишком высокий, реле будет отключать насос без настоящей аварии. Например, при нормальном водоразборе или небольшом падении давления.
Если порог слишком низкий, защита может сработать поздно. Насос успеет поработать в опасном режиме.
Электрическое подключение лучше доверить специалисту, особенно если:
- насос мощный;
- автоматика стоит в кессоне;
- питание идет через щит;
- есть влажность;
- используется скважинный насос;
- нужно подключать несколько защитных устройств.
Ошибки в электромонтаже опасны не только для насоса, но и для людей.
Почему реле сухого хода срабатывает слишком часто
Частые срабатывания — это не повод отключать защиту. Это сигнал, что в системе есть проблема.
Возможные причины:
- в колодце мало воды;
- скважина не успевает восстанавливаться;
- насос слишком мощный для источника;
- засорился фильтр;
- забилась сетка на всасывании;
- есть подсос воздуха;
- неисправен обратный клапан;
- вода уходит из всасывающей линии;
- неправильно настроено реле;
- неправильно выставлено давление в гидроаккумуляторе;
- есть утечка в системе;
- труба пережата;
- труба замерзла;
- насос не может набрать давление;
- обвязка собрана с ошибками.
Порядок проверки:
- убедиться, что в источнике есть вода;
- проверить, не упал ли уровень в колодце или скважине;
- осмотреть фильтры;
- проверить обратный клапан;
- посмотреть давление по манометру;
- проверить давление воздуха в гидроаккумуляторе;
- исключить подсос воздуха;
- проверить настройки реле;
- оценить, не слишком ли мощный насос установлен.
Нельзя просто поднять порог, замкнуть контакты или убрать защиту. Если насос часто уходит в сухой ход, нужно искать причину.
Что будет, если не поставить защиту
Без защиты насос может работать без воды до перегрева и поломки. Иногда это происходит быстро, особенно если насос включился автоматически и владелец не заметил проблему.
Возможные последствия:
- перегрев двигателя;
- повреждение рабочих колес;
- износ уплотнений;
- деформация пластиковых деталей;
- падение производительности;
- шум и вибрация;
- заклинивание насоса;
- выход из строя автоматики;
- необходимость ремонта;
- полная замена насоса.
Для поверхностной станции ремонт может быть неприятным, но доступ к оборудованию обычно простой. Для скважинного насоса ситуация сложнее: его нужно доставать из скважины, проверять, менять или ремонтировать, затем снова монтировать.
Кроме расходов, появляется бытовая проблема — дом остается без воды.
Частые ошибки при установке и эксплуатации
Ошибки с защитой сухого хода часто повторяются. Часть из них связана с желанием сэкономить, часть — с неправильным пониманием работы автоматики.
Частые ошибки:
- путают реле сухого хода с реле давления;
- считают, что гидроаккумулятор сам защитит насос;
- не проверяют наличие встроенной защиты;
- покупают реле без учета мощности насоса;
- ставят устройство в неправильном месте;
- не ставят манометр;
- не проверяют давление в гидроаккумуляторе;
- настраивают пороги наугад;
- отключают защиту из-за частых срабатываний;
- не ищут причину отсутствия воды;
- ставят мощный насос в слабую скважину;
- запускают полив без контроля дебита;
- не проверяют обратный клапан;
- забывают обслуживать фильтры;
- оставляют дачную систему без защиты.
Особенно опасная ошибка — отключить реле, потому что оно “мешает поливать”. Если источник не успевает давать воду, насос без защиты быстро окажется в аварийном режиме.
Как понять, что защита нужна именно вашей системе
Поставить реле сухого хода или проверить наличие другой защиты стоит, если есть риск работы насоса без воды.
Защита нужна, если:
- вода в колодце летом заметно опускается;
- скважина дает мало воды;
- после длительного водоразбора напор падает;
- насос иногда работает, но вода не идет;
- давление падает до нуля;
- насосная станция долго не отключается;
- вода идет с воздухом;
- при поливе быстро пропадает напор;
- дом используется без постоянного контроля;
- насос включается автоматически;
- источник уже однажды “выедали” до воздуха;
- насос дорогой;
- насос установлен глубоко;
- автоматика не имеет встроенной защиты.
Если есть хотя бы несколько таких признаков, защиту лучше предусмотреть. Это особенно важно для дачных систем, где насос может работать в отсутствие хозяина.
Краткий вывод
Реле сухого хода защищает насос от работы без воды. Оно отключает оборудование, если источник не дает достаточного потока, давление падает до аварийного уровня или система входит в опасный режим.
Важно помнить:
- сухой ход опасен для любого насоса;
- реле сухого хода не заменяет реле давления;
- обычное реле давления не всегда защищает от работы без воды;
- защита особенно нужна для колодцев, слабых скважин, насосных станций и полива;
- частые срабатывания нельзя игнорировать;
- отключать защиту ради удобства опасно;
- устройство нужно подбирать под насос и схему водоснабжения.
Правильно подобранное и настроенное реле продлевает срок службы насоса, снижает риск аварии и помогает сохранить дом без перебоев с водой.
