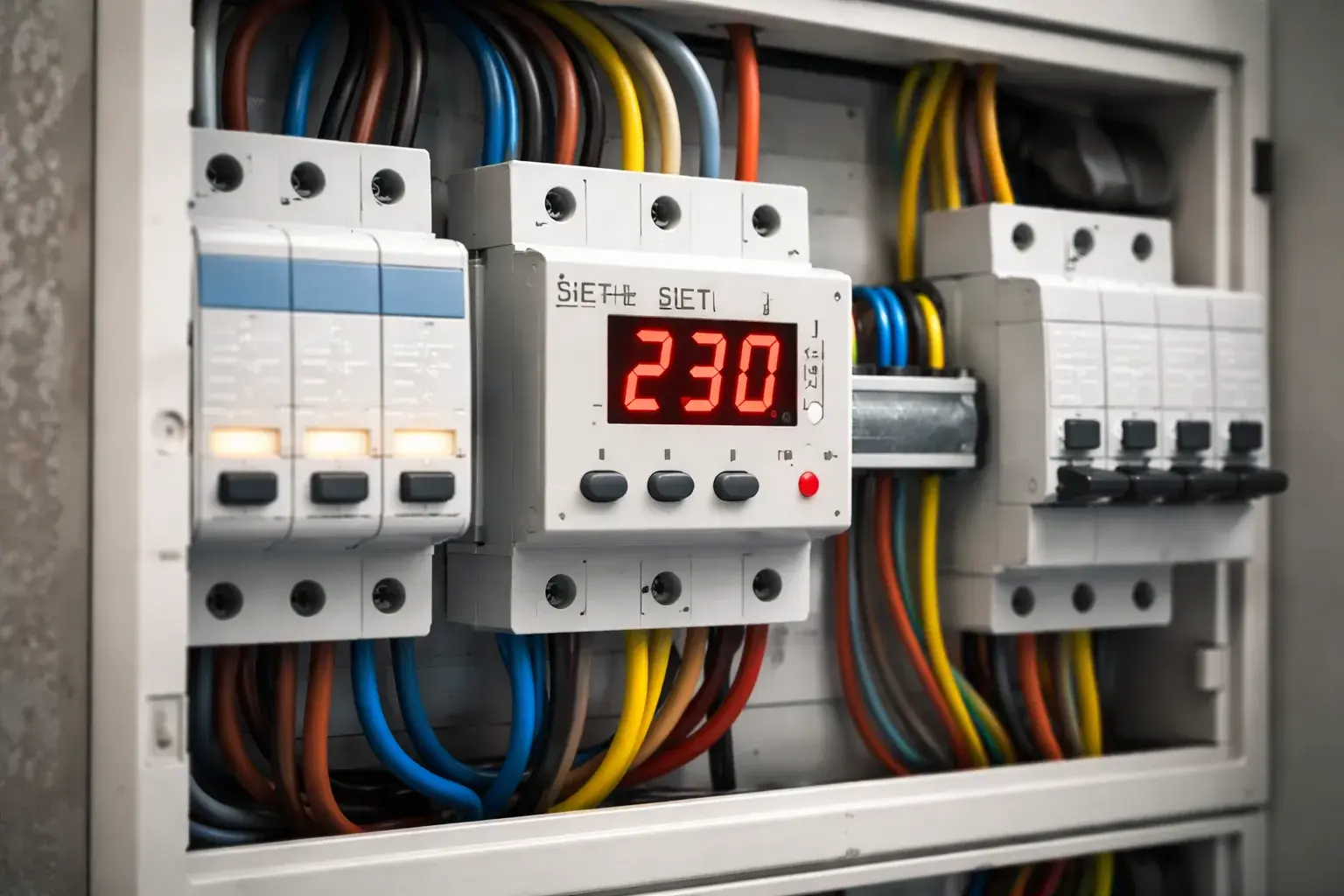

Реле напряжения — это устройство защиты электросети, которое контролирует уровень напряжения и отключает нагрузку, если в сети появляются опасные отклонения. Для квартиры, дома, дачи или небольшого коммерческого объекта это один из самых понятных и практичных способов защитить бытовую технику, электронику, котлы, насосы, холодильники и другое оборудование от скачков, просадок и аварийных режимов.
Многие ищут реле напряжения, когда уже столкнулись с миганием света, нестабильной работой техники или последствиями плохой сети. Но на практике гораздо разумнее заранее понять, для чего нужно реле напряжения, как оно работает, как выполняется схема подключения реле напряжения в щитке и какие настройки выставить для безопасной эксплуатации. Именно это и разберем в статье: от простого объяснения до подключения, настройки и типичных ошибок.
Что такое реле напряжения и для чего оно нужно
Если говорить простыми словами, реле напряжения — это электронное устройство, которое следит за напряжением в сети и автоматически отключает питание при слишком высоком или слишком низком значении. Как только параметры возвращаются в норму, устройство через заданную задержку снова подает питание на нагрузку.
То есть реле напряжения не “лечит” сеть и не выравнивает напряжение. Его задача другая: вовремя отключить потребителей и не дать опасному режиму повредить технику.
Для чего нужно реле напряжения:
- для защиты бытовой техники от перенапряжения;
- для отключения нагрузки при сильной просадке напряжения;
- для защиты оборудования при авариях сети;
- для уменьшения риска выхода из строя электроники;
- для защиты компрессорной техники, котлов, насосов, автоматических систем.
Особенно полезно реле напряжения в щитке там, где бывают:
- частые скачки напряжения;
- слабая или перегруженная сеть;
- нестабильное напряжение в частном секторе;
- проблемы с нулем;
- устаревшие линии электропередачи;
- мощные соседи по линии, из-за которых сеть “плавает”.
Для чего нужно реле напряжения в квартире? В первую очередь для защиты холодильника, телевизора, стиральной машины, посудомойки, компьютеров, роутеров, кондиционеров и другой чувствительной техники. Для частного дома список обычно еще шире: сюда добавляются насосные станции, автоматика котла, система водоснабжения, видеонаблюдение, ворота, освещение и прочая инженерия.
Многие спрашивают, что делает реле напряжения, если в щитке уже есть автомат. Ответ простой: автоматический выключатель защищает линию от короткого замыкания и перегрузки по току, а реле напряжения защищает от опасных отклонений напряжения. Это разные задачи, и одно устройство не заменяет другое.
Как работает реле напряжения
Принцип работы реле напряжения основан на постоянном контроле входного напряжения. Устройство измеряет параметры сети и сравнивает их с установленными пользователем пределами. Если значение выходит за допустимый диапазон, реле отключает питание нагрузки.
Когда напряжение снова приходит в норму, реле не включает питание мгновенно, а выжидает заданную паузу. Такая задержка повторного включения особенно важна для холодильников, кондиционеров, насосов и другой техники с электродвигателями или компрессорами.
Как работает реле напряжения по шагам:
- устройство постоянно измеряет напряжение в сети;
- сравнивает текущее значение с верхним и нижним порогом;
- при превышении или падении ниже предела отключает нагрузку;
- продолжает контролировать сеть;
- после нормализации параметров и истечения задержки подает питание снова.
Именно поэтому реле напряжения как работает — один из главных вопросов пользователей. На практике это простой и полезный алгоритм: увидел опасное напряжение — отключил нагрузку, дождался нормализации — включил обратно.
Если говорить про реле контроля напряжения, принцип работы у него тот же по смыслу. Разница чаще в названии, конструкции, дополнительных функциях и исполнении конкретной модели.
Чем реле напряжения отличается от стабилизатора
Это очень важный момент, потому что пользователи часто путают реле напряжения, стабилизатор, отсекатель напряжения и защиту от скачков как будто это одно и то же. На самом деле это разные решения.
Реле напряжения:
- не выравнивает напряжение;
- не повышает и не понижает его;
- просто отключает нагрузку при выходе параметров за заданные пределы.
Стабилизатор напряжения:
- старается удерживать выходное напряжение ближе к нормальному уровню;
- компенсирует отклонения в сети в определенном диапазоне;
- не просто отключает, а именно корректирует питание.
Поэтому если в сети кратковременные и опасные скачки, реле напряжения — это понятная защита. Если же сеть стабильно плохая и напряжение часто уходит от нормы, может понадобиться стабилизатор или комбинация из нескольких устройств.
Также важно понимать, что реле напряжения не заменяет УЗО. УЗО защищает от утечки тока и поражения электричеством, а реле — от неправильного напряжения. В электрощите они дополняют друг друга, а не конкурируют.
Какие бывают реле напряжения
Реле напряжения бывают разными по типу сети, способу установки и функционалу. Самые распространенные варианты — однофазные и трехфазные устройства.
Однофазное реле напряжения
Однофазное реле напряжения применяется в сети 220 В. Это самый частый вариант для квартиры, дачи, небольшого дома, мастерской или отдельной линии. Именно такие устройства чаще всего устанавливают в квартирный или домашний щиток.
Преимущества однофазных моделей:
- понятная схема подключения;
- компактность;
- удобство настройки;
- широкий выбор по току и функциям;
- хорошая пригодность для бытовых задач.
Если ввод в объект однофазный, обычно и выбирают однофазное реле напряжения.
Трехфазное реле напряжения
Трехфазное реле контроля напряжения используют в сетях 380 В. Оно контролирует параметры по трем фазам и может учитывать не только выход за пределы напряжения, но и перекос фаз, неправильное чередование фаз и другие режимы — в зависимости от модели.
Такое решение применяется:
- в частных домах с трехфазным вводом;
- на объектах с трехфазным оборудованием;
- в мастерских, цехах, гаражах;
- в системах, где важно контролировать все фазы одновременно.
Реле напряжения в розетку и на DIN-рейку
Отдельно можно выделить два бытовых формата:
- розеточные устройства;
- реле напряжения на DIN-рейку.
Розеточное решение удобно для защиты одного прибора, например холодильника или котла. Но для комплексной защиты квартиры или дома обычно используют модульное реле напряжения в щиток на DIN-рейку.
Именно DIN-исполнение чаще рассматривают, когда ищут реле напряжения 220 В для дома в щиток.
Как выбрать реле напряжения для дома, квартиры и щитка
Когда пользователь спрашивает, какое реле напряжения выбрать, нельзя ответить одной моделью на все случаи. Выбор зависит от типа сети, нагрузки, схемы щита и того, что именно нужно защитить.
При выборе важно учитывать:
- однофазная или трехфазная сеть;
- суммарная нагрузка;
- номинальный ток устройства;
- наличие или отсутствие контактора;
- удобство настройки;
- задержка повторного включения;
- диапазон регулируемых порогов;
- формат установки в щитке.
Для квартиры чаще всего выбирают однофазное реле напряжения с понятным дисплеем и возможностью регулировки верхнего и нижнего предела. Для частного дома также важен запас по току и удобство интеграции в щит.
Если нагрузка большая, реле напряжения может использоваться вместе с контактором. В этом случае само реле управляет цепью контактора, а основная силовая коммутация идет через него. Такой вариант применяют, когда ток нагрузки слишком велик для прямого подключения через само реле.
На что еще обратить внимание:
- насколько удобно менять настройки;
- есть ли индикация текущего напряжения;
- можно ли задать задержку включения;
- подходит ли устройство по габаритам в щите;
- рассчитано ли оно на бытовой или более серьезный режим эксплуатации.
Если говорить проще, хорошее реле напряжения для квартиры — это не обязательно самое дорогое устройство, а то, которое подходит по току, имеет понятные настройки и нормально встраивается в ваш щит.
Схема подключения реле напряжения
Схема подключения реле напряжения зависит от конкретной модели, но общая логика у большинства устройств похожа. Поэтому перед монтажом всегда нужно смотреть маркировку клемм именно на вашем устройстве и инструкцию производителя.
Обычно схема подключения однофазного реле напряжения включает:
- вход питания;
- выход на нагрузку;
- иногда отдельные клеммы управления или вспомогательные контакты.
У одних моделей фаза и ноль заводятся напрямую, у других логика подключения может быть немного иной. Поэтому подключать реле напряжения “по памяти” нельзя. Даже если общая схема кажется знакомой, перепутанные клеммы могут привести к неправильной работе или поломке.
Если упрощенно описать схему подключения реле напряжения в щитке 220 В, то обычно устройство включают в линию так, чтобы оно контролировало входное напряжение и при аварийном отклонении разрывало питание защищаемой нагрузки.
При использовании контактора схема будет другой: само реле в этом случае не коммутирует всю мощность напрямую, а подает управляющий сигнал на контактор, который уже включает или отключает нагрузку.
Схема подключения реле контроля напряжения в трехфазной сети еще более чувствительна к правильной распиновке. Там важно не только подать все фазы корректно, но и учитывать особенности конкретного устройства.
Как подключить реле напряжения в щитке
Перед тем как подключить реле напряжения, нужно помнить главное: работа в электрощите требует соблюдения правил безопасности. Если опыта недостаточно, лучше доверить монтаж квалифицированному электрику. Ошибка в щите — это не просто неисправность, а риск повреждения техники и опасной ситуации.
Общая логика подключения реле напряжения в щитке такая.
Подготовка
Сначала нужно:
- полностью отключить питание;
- убедиться в отсутствии напряжения;
- подготовить место в щите;
- проверить схему подключения конкретной модели;
- убедиться, что номинал и сечение проводников соответствуют нагрузке.
Монтаж на DIN-рейку
Затем устройство устанавливают на DIN-рейку в электрощите. Место выбирают с учетом общей компоновки щита, доступа к обслуживанию и логики подключения.
Подключение входа и выхода
После этого выполняют подключение по схеме производителя:
- подают питание на входные клеммы;
- подключают выход на нагрузку или на управляющую цепь контактора;
- проверяют правильность всех соединений.
Проверка
После завершения монтажа нужно:
- еще раз сверить подключение со схемой;
- проверить затяжку клемм;
- включить питание;
- убедиться, что устройство корректно показывает напряжение;
- выполнить базовую настройку.
Когда пользователь спрашивает, как подключить реле напряжения 220 В для дома, ответ всегда один: по схеме конкретной модели, с учетом номинального тока, компоновки щита и общей схемы защиты.
Реле напряжения: до или после УЗО, автомата и счетчика
Это один из самых частых практических вопросов. Запросы вроде “реле напряжения до или после УЗО”, “до автомата или после”, “до счетчика или после” показывают, что людям нужен не абстрактный обзор, а понятная логика построения щита.
Здесь важно разделить функции устройств:
- автомат защищает от короткого замыкания и перегрузки;
- УЗО защищает от токов утечки;
- реле напряжения следит за уровнем напряжения;
- счетчик учитывает потребление электроэнергии.
Универсального ответа для всех схем нет, потому что конкретное расположение зависит от проекта щита, типа ввода, состава защиты и требований энергоснабжающей организации. Но в бытовой практике реле напряжения обычно ставят в составе внутренней схемы щита так, чтобы оно контролировало питающую сеть до защищаемых групп потребителей.
Что важно понять пользователю:
- реле напряжения не заменяет УЗО;
- УЗО и реле выполняют разные функции;
- при проектировании щита нужно учитывать селективность и общую логику защиты;
- схема с реле напряжения и УЗО должна быть продумана как единая система, а не как случайный набор модулей.
Поэтому на вопрос, реле напряжения ставится до или после УЗО, корректнее отвечать так: ориентироваться нужно на рабочую схему конкретного щита, а не на один универсальный шаблон из интернета. То же касается вопросов “до счетчика или после” и “до автомата или после”.
Как настроить реле напряжения
Настройка реле напряжения — один из самых важных этапов. Даже правильно подключенное устройство не даст ожидаемого результата, если пороги и задержка выставлены неудачно.
Обычно пользователь настраивает три основных параметра:
- верхний предел отключения;
- нижний предел отключения;
- задержку повторного включения.
Верхний предел
Верхний порог нужен для защиты от перенапряжения. Если напряжение в сети поднимается выше заданного уровня, реле отключает нагрузку.
Нижний предел
Нижний порог нужен для защиты от сильной просадки напряжения. При слишком низком напряжении техника тоже может работать неправильно, перегреваться или выходить из строя.
Задержка повторного включения
После нормализации напряжения устройство включает питание не сразу, а через установленную паузу. Это важно для оборудования с компрессорами и электродвигателями.
Когда пользователь ищет, как настроить реле напряжения, его чаще всего интересует именно вопрос: какие значения выставить. Здесь важно не гнаться за чрезмерно узким диапазоном. Если сделать границы слишком чувствительными, реле будет отключать нагрузку слишком часто даже при умеренных отклонениях сети.
Что нужно учитывать при настройке:
- качество вашей сети;
- чувствительность подключенной техники;
- наличие холодильников, кондиционеров, насосов;
- рекомендации производителя устройства;
- реальное напряжение в сети в разное время суток.
Если сеть нестабильная, слишком “жесткие” настройки приведут к постоянным срабатываниям. Если выставить пределы слишком широко, смысл защиты уменьшится. Поэтому настройка реле напряжения — это баланс между надежной защитой и разумной устойчивостью к обычным колебаниям сети.
Для квартиры и дома нередко используют типовые бытовые значения, но точные пороги лучше подбирать под конкретные условия, устройство и подключенную нагрузку. Особенно внимательно стоит относиться к задержке повторного включения, если в доме есть холодильник, кондиционер, насос или иная компрессорная техника.
Какое напряжение выставить на реле напряжения
Это частный, но очень важный вопрос. Пользователи часто ищут, какое напряжение выставить на реле напряжения в квартире или доме, и ждут одну “правильную цифру”. На практике такой одной цифры нет.
Нужно учитывать:
- насколько стабильна сеть;
- насколько чувствительна техника;
- есть ли компрессорные приборы;
- как часто происходят скачки;
- работает ли устройство на всю квартиру или на отдельную линию.
Хороший подход такой:
- не ставить слишком узкий диапазон без необходимости;
- учитывать реальные параметры сети у себя на объекте;
- не забывать про задержку повторного включения;
- сверяться с инструкцией конкретного реле.
Если устройство часто отключает нагрузку без реальной аварии, диапазон может быть слишком узким. Если сеть уходит в опасные режимы, а реле не срабатывает, пределы могут быть выставлены слишком широко. Поэтому правильная регулировка реле напряжения всегда должна быть связана с условиями конкретной сети.
Однофазное и трехфазное реле напряжения: что выбрать
Если у вас обычная бытовая квартира или однофазный ввод 220 В, выбор обычно очевиден: нужно однофазное реле напряжения. Именно оно подходит для большинства стандартных задач.
Если в доме трехфазный ввод, выбор уже зависит от схемы питания и состава нагрузки. Возможны разные решения:
- одно трехфазное реле контроля напряжения;
- три однофазных реле в составе трехфазной системы;
- комбинация реле и контакторов;
- отдельная защита по линиям.
Для бытовой статьи важно понимать главное: однофазное реле — это базовое решение для квартиры и большинства простых объектов, трехфазное — для более сложной системы электроснабжения. Если объект трехфазный, без понимания общей схемы щита подбирать устройство вслепую не стоит.
Частые ошибки при подключении и настройке
Даже хорошее реле напряжения может работать плохо, если оно неправильно выбрано, подключено или настроено. Самые распространенные ошибки встречаются как раз в бытовых щитах.
Частые ошибки:
- выбор устройства без запаса по току;
- подключение без инструкции производителя;
- перепутанные входные и выходные клеммы;
- слишком узкий диапазон напряжения;
- отсутствие нормальной задержки повторного включения;
- попытка использовать реле вместо стабилизатора;
- установка без учета общей схемы щита;
- неправильное подключение через контактор;
- игнорирование состава нагрузки.
Отдельно стоит отметить ошибку, когда пользователь ищет “какое реле напряжения лучше”, покупает популярную модель, но не учитывает номинальный ток и реальную нагрузку. В результате устройство работает на пределе или требует контактора, а человек об этом узнает уже после монтажа.
Еще одна типичная проблема — попытка самостоятельно собрать сложную схему без понимания, как взаимодействуют автомат, УЗО, реле напряжения и контактор. В таком случае даже при внешне “правильной” сборке щит может работать некорректно.
Часто задаваемые вопросы
Что такое реле напряжения простыми словами?
Это устройство, которое следит за напряжением в сети и отключает питание, если параметры становятся опасными для техники.
Для чего нужно реле напряжения в квартире?
Оно защищает бытовую технику и электронику от скачков и просадок напряжения, которые могут привести к поломке оборудования.
От чего защищает реле напряжения?
От слишком высокого или слишком низкого напряжения, а в некоторых случаях и от других аварийных режимов сети в зависимости от модели.
Как подключить реле напряжения в щитке?
Подключение выполняется по схеме конкретного производителя. В общем случае устройство устанавливают на DIN-рейку и включают в состав щита так, чтобы оно контролировало питание защищаемой нагрузки.
Какие значения выставить на реле напряжения?
Такие, которые подходят вашей сети и нагрузке. Нельзя бездумно ставить слишком узкий диапазон. Настройки подбирают с учетом стабильности сети, чувствительности техники и требований конкретного устройства.
Реле напряжения ставится до или после УЗО?
Это зависит от схемы щита. Важно не путать функции устройств и проектировать всю систему защиты как единый узел.
Чем реле напряжения отличается от стабилизатора?
Реле отключает нагрузку при опасном напряжении, а стабилизатор старается выровнять напряжение до рабочего уровня.
Когда реле напряжения подключают через контактор?
Когда ток нагрузки велик и силовую коммутацию удобнее или безопаснее выполнять через контактор, а реле использовать как управляющее устройство.
Вывод
Реле напряжения — это не просто дополнительный модуль в щитке, а полезный элемент защиты для дома, квартиры и любой бытовой электросети с риском скачков и просадок. Оно не стабилизирует напряжение, а защищает технику другим способом: контролирует параметры сети и отключает питание, когда напряжение выходит за безопасные пределы.
Чтобы реле напряжения действительно работало на пользу, важно сделать три вещи: правильно выбрать устройство по типу сети и нагрузке, грамотно подключить его по схеме конкретной модели и корректно настроить пороги с задержкой повторного включения. Именно такой подход дает нормальную защиту техники и помогает избежать типичных ошибок при эксплуатации.
