Правильная схема подключения радиаторов отопления определяет не только эффективность системы, но и комфорт в доме. От того, как именно батареи подключены к подающей и обратной линии, зависит распределение тепла, давление в контуре и расход топлива. Разберём подробно, какие существуют способы подключения радиаторов, как выбрать оптимальный вариант и какие ошибки часто допускают при монтаже.
Зачем важно правильно подключить радиаторы
При проектировании и монтаже отопления в частном доме большое внимание уделяется не только котлу и трубам, но и схеме подключения батарей. Даже идеально подобранный котёл не обеспечит нужную температуру, если радиаторы установлены неправильно.
Неправильная подача и обратка создают зоны «холода», шум в системе и перерасход энергии. При грамотной схеме каждый радиатор прогревается равномерно, циркуляция стабильна, а регулировка простая и предсказуемая.
Монтаж системы отопления лучше выполнять по заранее рассчитанной схеме — это обеспечивает оптимальную мощность котла и радиаторов.
Основные схемы отопления в частном доме
Существует три основных типа разводки: однотрубная, двухтрубная и коллекторная. У каждой есть своя логика циркуляции теплоносителя, особенности монтажа и область применения.
Однотрубная система
Один из самых простых и недорогих вариантов. Вода проходит последовательно через все радиаторы. Преимущество — минимальные затраты на трубы и простота монтажа.
Недостаток — последняя батарея получает уже остывший теплоноситель, что снижает температуру в дальних помещениях.
Для частного дома площадью до 100 м² однотрубная схема остаётся приемлемым решением, особенно если использовать полипропиленовые трубы с хорошей теплоизоляцией. Важно предусмотреть байпасы и краны регулировки.
Если применяется однотрубное отопление из полипропиленовых труб, схема подключения радиаторов требует установки перемычек для балансировки потока.
Двухтрубная система
Здесь к каждому радиатору подведены две магистрали — подача и обратка. Тёплая вода поступает в батареи по подающей трубе, а остывшая возвращается обратно в котёл по обратной.
Преимущества: равномерное распределение температуры и возможность регулировать каждую батарею независимо.
Недостатки — больше труб и соединений, но это оправдано при площадях свыше 120 м².
Для правильного монтажа важно понимать, где у радиатора подача, а где обратка. Обычно подача находится сверху, а обратка снизу с противоположной стороны. Если перепутать, радиатор будет греть неравномерно, особенно при нижнем подключении.
Коллекторная (лучевая) схема
Современный вариант, особенно актуальный при строительстве нового дома. От коллектора к каждому радиатору идёт отдельная пара труб.
Плюсы — идеальный баланс по давлению и температуре, отсутствие соединений в стяжке, лёгкое управление каждой веткой. Минус — высокая стоимость материалов и необходимость места для коллектора.
Коллекторная разводка часто применяется вместе с теплыми полами и автоматическим регулированием котла.
Такая система энергоэффективна и подходит для домов постоянного проживания, особенно при использовании конденсационных газовых котлов.
Виды и способы подключения радиаторов
Радиаторы можно подключать разными способами — выбор влияет на теплоотдачу и внешний вид системы.
Боковое подключение
Классический вариант, когда подача и обратка расположены с одной стороны батареи. Подходит для небольших систем с естественной циркуляцией.
Плюс — простота и универсальность. Минус — при длинных радиаторах дальняя часть прогревается хуже.
Диагональное подключение
Оптимальный вариант по эффективности: подача сверху с одной стороны, обратка снизу с другой. Тепло распределяется максимально равномерно.
Диагональная схема считается самой эффективной для длинных радиаторов (от 10 секций).
Нижнее подключение
Используется, когда трубы проходят по полу или под стяжкой.
Плюс — эстетика и скрытая прокладка. Минус — меньшая теплоотдача (на 5–10 %), если не применять насосную циркуляцию.
В современных домах такой вариант распространён чаще всего.
Типы подключения радиаторов отопления подбираются в зависимости от этажности, схемы разводки и мощности котла. Универсального решения нет — эффективность определяет именно сочетание всех элементов.
Как определить подачу и обратку
Путаница между подачей и обраткой — одна из частых ошибок при самостоятельном монтаже.
В подающую линию теплоноситель идёт из котла к радиаторам, в обратную — от радиаторов к котлу.
Если при установке перепутать патрубки, циркуляция нарушится, батарея будет тёплой только сверху.
Для проверки направления можно использовать термометр или просто пощупать трубы после запуска — подача всегда горячее.
На современных радиаторах производители часто ставят стрелки, указывающие направление потока.
Подключение радиаторов своими руками
Подключение к котлу
При отоплении от газового котла с насосом важно учитывать расположение коллектора, высоту труб и количество радиаторов.
Схема подключения радиаторов отопления в частном доме от газового котла должна обеспечивать равномерный гидравлический баланс.
В системах с насосом подача и обратка располагаются на одном уровне, без перепадов высоты.
Для надёжной работы используют шаровые краны, запорную арматуру и воздухоотводчики на каждом радиаторе. Это облегчает обслуживание и регулировку.
Подключение пластиковыми трубами
Полипропилен и металлопласт — самые распространённые материалы.
Они лёгкие, не подвержены коррозии и позволяют собрать систему без сварки.
Главное — использовать армированные трубы, выдерживающие температуру до 90 °C.
Схема подключения батареи отопления пластиковыми трубами обычно выполняется по нижнему или диагональному принципу. Для защиты соединений от утечек применяют фитинги с уплотнительными кольцами.
При правильной пайке и качественном монтаже такая система служит более 25 лет.
Врезка в существующую систему
Если дом уже отапливается, а нужно добавить радиатор, применяется врезка в металлическую трубу.
Работы выполняют при отключённом котле и сброшенном давлении.
После разметки места делают врезку при помощи резьбового тройника или сварки.
Главное — сохранить направление потока и не сужать проход трубы.
Обвязка радиаторов и монтаж
Обвязка — это комплект арматуры, обеспечивающий регулировку и обслуживание. В неё входят:
- запорные краны на подаче и обратке;
- байпас (для однотрубных систем);
- термоголовка или вентиль регулировки;
- автоматический воздухоотводчик (маевский кран).
При обвязке батарей отопления в частном доме важно соблюдать симметрию и направление потока.
Если байпас не установлен, часть тепла теряется, а циркуляция ухудшается.
Для скрытых систем (в стене или полу) лучше использовать коллекторную обвязку с гибкими подводками.
Как повысить эффективность отопления
Даже при идеальной схеме со временем эффективность снижается. Чтобы система грела стабильно:
- Устанавливайте отражающие экраны из фольгированного утеплителя за радиаторами.
- Следите за балансировкой — при необходимости регулируйте расход теплоносителя.
- Промойте радиаторы перед отопительным сезоном.
- Утеплите контур подачи, особенно если он проходит через неотапливаемые помещения.
- Проверяйте давление и работу насоса.
Если требуется увеличить мощность, можно добавить секции радиаторов или пересчитать теплопотери.
Для этого удобно использовать калькулятор тепловой мощности — он подберёт оптимальную мощность котла и радиаторов по площади помещения.

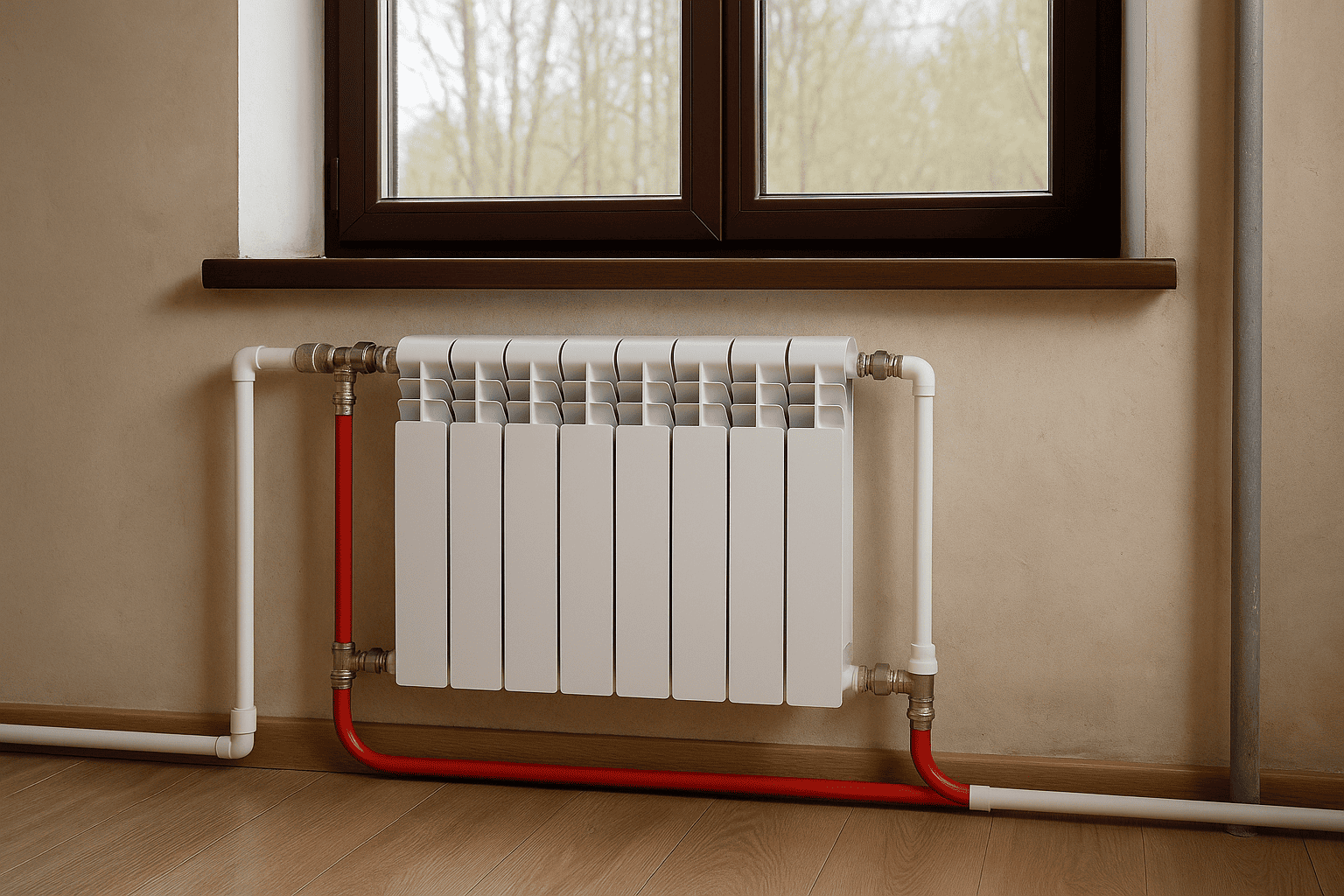

Фото и схемы подключения радиаторов
Схемы помогают визуально понять логику потока.
Варианты включают:
- Боковое подключение — подача и обратка с одной стороны.
- Диагональное — подача сверху, обратка снизу с другой стороны.
- Нижнее — обе трубы снизу радиатора.
- Коллекторное — каждая батарея подключена к распределительному коллектору.
Для вдохновения можно посмотреть фото подключения радиаторов отопления в частном доме — они помогут оценить эстетичность и практичность разных решений.
Частые ошибки при подключении
- Перепутана подача и обратка. Радиатор греет неравномерно.
- Отсутствует воздухоотводчик. Воздушные пробки блокируют циркуляцию.
- Нет байпаса в однотрубной системе. Поток полностью проходит через батарею, из-за чего следующие радиаторы остывают.
- Неверный диаметр труб. Малое сечение создаёт гидравлическое сопротивление.
- Отсутствие уклонов при естественной циркуляции. Поток замедляется, нижние радиаторы остаются холодными.
Любая из этих ошибок снижает эффективность на 10–30 % и увеличивает расход газа.
Какое подключение радиаторов лучше для частного дома
Выбор схемы зависит от особенностей системы отопления:
- Для небольших домов до 100 м² подойдёт однотрубная разводка с байпасом.
- Для домов средней площади (до 200 м²) — двухтрубная система с диагональным подключением.
- Для современных энергоэффективных домов — коллекторная система с нижним подключением.
Если в доме установлен газовый котёл с насосом, оптимально использовать двухтрубную систему с регулировочными вентилями.
Она обеспечивает равномерное распределение тепла и позволяет контролировать температуру в каждой комнате.
Вывод
Правильная схема подключения радиаторов отопления в частном доме — это основа надёжной и экономичной системы.
Не существует универсального варианта: многое зависит от площади дома, этажности, типа котла и материалов труб.
Главное — понимать принципы движения теплоносителя и соблюдать рекомендации по монтажу.
