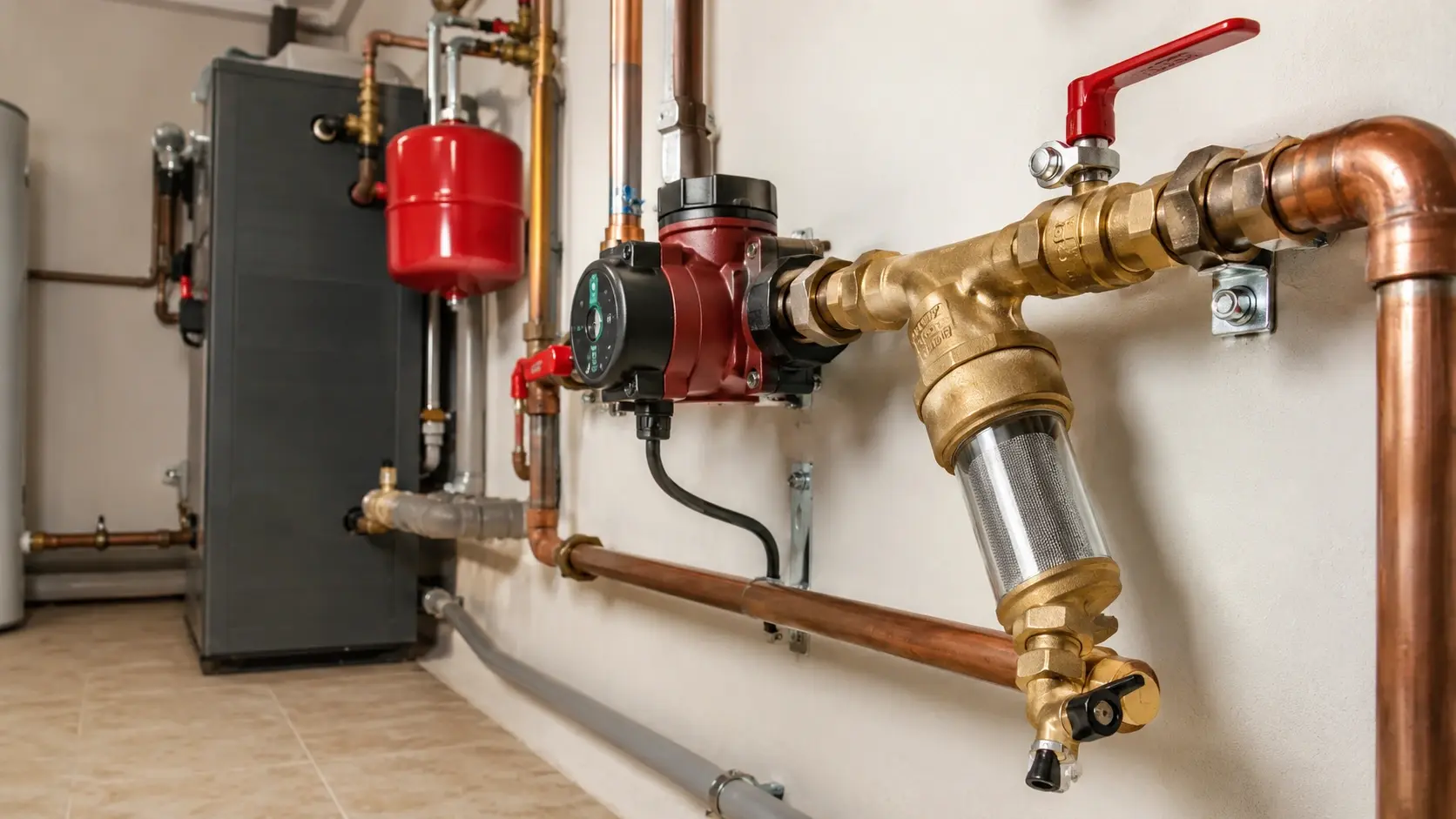

Грязевик в системе отопления нужен для защиты котла, насоса, теплообменника, клапанов и коллекторов от механического мусора. Он задерживает ржавчину, песок, окалину, остатки герметика, стружку после монтажа и частицы старых труб.
Если фильтр забился, система может работать хуже:
- радиаторы прогреваются неравномерно;
- циркуляционный насос шумит;
- котел быстро набирает температуру и отключается;
- теплый пол греет пятнами;
- расходомеры на коллекторе показывают слабый поток;
- после ремонта или промывки отопление снова работает нестабильно.
Грязевик — простой узел, но от его правильной установки и регулярной чистки зависит срок службы дорогого оборудования.
Что такое грязевик в системе отопления
Грязевик — это фильтр грубой очистки теплоносителя. Он ставится на трубопровод и задерживает механические частицы, которые движутся вместе с водой или антифризом.
Внутри может быть:
- металлическая сетка;
- отстойная камера;
- магнитный элемент;
- сливная или разборная пробка;
- комбинация сетки и магнита.
Грязевик задерживает:
- ржавчину;
- окалину;
- песок;
- металлическую стружку;
- остатки пакли, фум-ленты, герметика;
- хлопья грязи после промывки;
- частицы старых радиаторов и труб.
Важно понимать: грязевик не делает теплоноситель идеально чистым. Он не заменяет промывку системы, водоподготовку и правильный монтаж. Его задача — не пустить крупный мусор в насос, котел и арматуру.
Зачем нужен грязевик
Главная функция грязевика — защитить оборудование от механического мусора. Особенно это важно в закрытых системах отопления с циркуляционным насосом и современным котлом.
Грязевик помогает:
- защитить циркуляционный насос;
- снизить риск заклинивания крыльчатки;
- защитить теплообменник котла;
- уменьшить засорение трехходовых клапанов;
- продлить срок службы запорной и регулирующей арматуры;
- сохранить нормальную циркуляцию;
- уменьшить шум в системе;
- собрать мусор после монтажа, ремонта или промывки;
- упростить обслуживание отопления.
Без грязевика мусор идет дальше по системе. Он может застрять в узких проходах теплообменника, попасть в насос, забить клапан или нарушить работу коллектора теплого пола.
Особенно грязевик нужен:
- в старых домах с металлическими трубами;
- после замены котла;
- после установки новых радиаторов;
- после промывки системы;
- в системах с теплым полом;
- в схемах с несколькими контурами;
- перед чувствительным оборудованием.
Где ставить грязевик в системе отопления
Место установки выбирают по ходу движения теплоносителя и по тому, какой узел нужно защитить. Нельзя ставить фильтр просто “где удобно”, если он не защищает оборудование.
Основные места установки:
- перед циркуляционным насосом;
- на обратке перед котлом;
- перед смесительным узлом теплого пола;
- перед трехходовым клапаном;
- перед теплообменником;
- перед коллекторной или насосной группой.
Перед циркуляционным насосом
Циркуляционный насос чувствителен к грязи. Если мусор попадает в крыльчатку, насос может начать шуметь, греться, работать с перебоями или заклинить.
Грязевик перед насосом защищает его от:
- ржавчины;
- окалины;
- песка;
- монтажного мусора;
- частиц старых труб.
Правила установки:
- ставить фильтр до насоса по ходу движения теплоносителя;
- соблюдать стрелку на корпусе;
- оставлять доступ к пробке;
- предусмотреть краны до и после узла;
- не ставить фильтр так, чтобы сетку нельзя было достать.
Отсечные краны особенно важны. Без них для чистки грязевика придется сбрасывать давление или сливать часть системы.
Перед котлом на обратке
Самое распространенное место — обратная линия перед котлом. Теплоноситель уже прошел через радиаторы или контуры теплого пола и возвращается к котлу. Вместе с ним могут идти частицы ржавчины и грязи.
Почему грязевик часто ставят на обратке:
- температура теплоносителя ниже, чем на подаче;
- фильтр проще обслуживать;
- меньше риск обжечься;
- он защищает теплообменник котла;
- удобнее сливать небольшой объем воды при чистке.
Для настенного газового котла это особенно важно. У таких котлов теплообменники и внутренние узлы чувствительны к загрязнениям. Если грязь попадет внутрь, обслуживание может оказаться дороже, чем установка нормального фильтра.
При монтаже нужно предусмотреть:
- доступ к фильтру;
- краны до и после;
- возможность подставить емкость;
- место для откручивания пробки;
- правильное направление потока.
Грязевик нельзя прятать за несъемной отделкой. Его нужно периодически чистить.
Перед смесительным узлом теплого пола
Теплый пол чувствителен к снижению циркуляции. В системе есть коллектор, расходомеры, термостатические клапаны, насос и смесительный узел. Мусор может нарушить работу любого из этих элементов.
Если грязевик перед теплым полом забился или его нет, возможны проблемы:
- контуры греют неравномерно;
- расходомеры показывают слабый поток;
- насос работает с нагрузкой;
- смесительный клапан начинает работать неправильно;
- отдельные петли остаются холодными.
Грязевик ставят:
- перед насосной группой;
- перед смесительным узлом;
- на участке, где можно удобно обслуживать фильтр;
- по ходу движения теплоносителя.
Конкретное место зависит от схемы, но смысл один: грязь не должна попадать в узкие проходы коллектора, насос и регулирующую арматуру.
Перед важной арматурой
Грязевик может потребоваться перед отдельными узлами, если они чувствительны к загрязнениям.
К таким узлам относятся:
- трехходовой клапан;
- насосная группа;
- пластинчатый теплообменник;
- коллектор;
- гидрострелка;
- смесительный узел;
- узел подпитки, если есть риск грязной воды.
Не нужно ставить грязевик перед каждым радиатором. Обычно достаточно защитить ключевые узлы: котел, насос, коллектор и смесительную группу.
На подаче или на обратке: где лучше
Универсального ответа для всех схем нет, но в частном доме грязевик чаще ставят на обратке перед котлом.
Преимущества установки на обратке:
- ниже температура;
- проще и безопаснее обслуживание;
- фильтр защищает котел перед входом теплоносителя;
- меньше риск обжечься при чистке;
- удобно организовать отсечные краны и слив.
Установка на подаче тоже возможна, если этого требует схема.
Так делают:
- перед отдельным узлом на подающей линии;
- перед смесительным узлом;
- перед оборудованием, которое стоит именно на подаче;
- в сложных системах с несколькими контурами.
Главное правило: грязевик должен стоять перед тем оборудованием, которое он защищает. Если насос стоит на подаче, фильтр ставят перед насосом по направлению движения теплоносителя. Если нужно защитить котел, фильтр обычно ставят на обратке перед котлом.
Как правильно ориентировать грязевик
Даже хороший фильтр будет работать плохо, если его неправильно поставить.
При монтаже важно:
- соблюдать направление стрелки на корпусе;
- устанавливать пробку вниз или под углом вниз;
- не разворачивать сетку вверх;
- оставить место для обслуживания;
- не ставить фильтр вплотную к стене;
- не закрывать доступ отделкой;
- не монтировать так, чтобы пробку невозможно было открутить.
У косого сетчатого фильтра отстойная часть должна быть направлена вниз. Тогда мусор оседает в зоне сетки и не возвращается обратно в поток.
Почему нельзя ставить грязевик пробкой вверх
Если пробка и сетка направлены вверх, фильтр работает хуже.
Проблемы такой установки:
- мусор не оседает нормально;
- частицы могут возвращаться в поток;
- сетка забивается неравномерно;
- чистить фильтр неудобно;
- часть грязи остается в корпусе;
- эффективность фильтра падает.
Правильное положение — когда отстойная часть направлена вниз или под углом вниз. Тогда грязь собирается там, откуда ее можно удалить при чистке.
Почему важна стрелка на корпусе
На корпусе фильтра обычно есть стрелка. Она показывает направление движения теплоносителя. Игнорировать ее нельзя.
Если поставить грязевик против стрелки:
- сетка будет работать неправильно;
- мусор будет собираться не там, где нужно;
- увеличится сопротивление потоку;
- фильтр может быстрее забиваться;
- циркуляция ухудшится;
- чистка станет менее эффективной.
Перед монтажом нужно точно понимать, куда движется теплоноситель в конкретном участке системы.
Какие бывают грязевики
В бытовых системах отопления чаще всего используют несколько типов фильтров грубой очистки.
Косой сетчатый фильтр
Это самый распространенный вариант для частного дома. Он компактный, недорогой и простой в обслуживании.
Плюсы:
- доступная цена;
- простая конструкция;
- компактный размер;
- подходит для большинства бытовых систем;
- легко купить;
- можно быстро разобрать и промыть сетку.
Минусы:
- сетку нужно чистить вручную;
- при грязной системе быстро забивается;
- требует доступа к пробке;
- не всегда хорошо задерживает мелкий металлический шлам.
Косой фильтр часто ставят перед насосом и на обратке перед котлом.
Прямой грязевик
Прямой грязевик используют там, где удобнее установить фильтр в линию или нужна более выраженная отстойная часть.
Особенности:
- занимает больше места;
- может иметь увеличенную камеру для осадка;
- удобен на некоторых участках трубопровода;
- требует нормального доступа для обслуживания.
В частных домах прямые грязевики встречаются реже, чем косые сетчатые фильтры, но в отдельных схемах они удобнее.
Магнитный фильтр
Магнитный фильтр задерживает металлические частицы и магнитный шлам. Он полезен в системах, где есть стальные трубы, чугунные радиаторы или старые металлические элементы.
Плюсы:
- собирает мелкие металлические частицы;
- защищает насос и теплообменник;
- полезен при старой системе;
- снижает количество шлама в теплоносителе.
Важно: магнитный фильтр не заменяет обычный грязевик. Лучше рассматривать его как дополнительную защиту, особенно если система старая и загрязненная.
Фильтр с промывкой
Фильтр с промывкой позволяет удалять часть загрязнений без полной разборки. Это удобно, если систему приходится обслуживать часто.
Плюсы:
- проще регулярное обслуживание;
- можно быстро сбросить часть грязи;
- удобен после промывки или ремонта;
- подходит для систем, где загрязнения появляются часто.
Минусы:
- стоит дороже;
- требует правильного подключения;
- все равно нуждается в контроле;
- не всегда заменяет полную чистку сетки.
Как понять, что грязевик забился
Забитый грязевик ограничивает поток теплоносителя. Из-за этого система начинает работать так, будто не хватает мощности насоса или есть проблема с котлом.
Признаки забитого грязевика:
- радиаторы стали греться хуже;
- часть радиаторов горячая, часть холодная;
- насос шумит или гудит;
- насос работает, но циркуляция слабая;
- котел быстро набирает температуру и отключается;
- котел уходит в ошибку по перегреву или циркуляции;
- теплый пол греет пятнами;
- расходомеры на коллекторе показывают слабый проток;
- после запуска отопления система быстро стала работать хуже;
- труба до фильтра горячая, а после него заметно холоднее;
- выросла разница температур между подачей и обраткой.
Но эти симптомы не всегда означают именно грязевик. Похожие проблемы бывают при:
- завоздушивании системы;
- закрытом или прикрытом кране;
- неправильной балансировке;
- слабом циркуляционном насосе;
- засоре радиатора;
- ошибке котла;
- неправильной работе трехходового клапана.
Грязевик — один из первых узлов, который стоит проверить. Это быстрее и дешевле, чем сразу менять насос или искать неисправность котла.
Как часто чистить грязевик
Периодичность зависит от состояния системы. В новой чистой системе фильтр может долго оставаться почти пустым. В старой системе с ржавыми трубами он может забиваться быстро.
После монтажа новой системы
После монтажа в трубах и радиаторах почти всегда остается мусор.
Это может быть:
- стружка после резки труб;
- окалина;
- остатки фум-ленты;
- кусочки пакли;
- герметик;
- песок;
- грязь из радиаторов;
- частицы упаковки и монтажного мусора.
Рекомендации:
- первую чистку сделать после первого запуска и прогрева;
- повторить проверку через 1–2 недели;
- еще раз проверить после первого месяца работы;
- дальше перейти на обычный график обслуживания.
Даже если система новая, фильтр после первого запуска может оказаться грязным.
В старой системе отопления
Старая система чаще дает ржавчину и шлам. Особенно если в ней металлические трубы, чугунные радиаторы или раньше использовалась неподготовленная вода.
Как часто проверять:
- перед отопительным сезоном;
- после окончания сезона;
- после ремонта или замены оборудования;
- при первых признаках плохой циркуляции;
- чаще в первый сезон после промывки.
Если грязевик каждый раз полный, проблема не только в фильтре. Нужно смотреть состояние теплоносителя, труб и радиаторов.
В нормальной работающей системе
Если система работает стабильно, фильтр обычно достаточно проверять 1–2 раза в год.
Оптимально:
- перед запуском отопления осенью;
- после окончания сезона;
- дополнительно при появлении шума, перегрева котла или слабого прогрева радиаторов.
Для частного дома это нормальный график профилактики.
После промывки системы
После промывки грязевик может забиться быстрее обычного. Промывка отрывает отложения, но часть грязи продолжает гулять по системе еще некоторое время.
Что делать:
- проверить фильтр после первого запуска;
- повторить чистку через несколько дней;
- снова проверить через 1–2 недели;
- следить за циркуляцией и температурой радиаторов.
Если после промывки фильтр забивается снова и снова, возможно, в системе осталось много шлама или промывка была неполной.
Как почистить грязевик своими руками
Чистка грязевика несложная, если фильтр установлен с кранами и есть доступ к пробке. Но работать нужно аккуратно: в системе есть давление и горячий теплоноситель.
1. Остановить котел и насос
Перед чисткой нужно остановить циркуляцию и дать системе остыть.
Что сделать:
- выключить котел;
- отключить циркуляционный насос;
- дождаться снижения температуры;
- убедиться, что теплоноситель не кипяток;
- не разбирать фильтр на горячей системе.
Разбирать грязевик на горячем отоплении опасно. Можно получить ожог водой или паром.
2. Перекрыть краны
Если фильтр установлен правильно, до и после него должны быть краны.
Перед разборкой:
- перекройте кран перед грязевиком;
- перекройте кран после грязевика;
- подготовьте емкость;
- положите тряпку;
- учитывайте, что в фильтре останется вода.
Если кранов нет, чистка сложнее. Может потребоваться сброс давления или частичный слив системы.
3. Открутить пробку
Пробку нужно откручивать аккуратно.
Правила:
- использовать подходящий ключ;
- не срывать грани;
- откручивать без резких движений;
- не стоять лицом к пробке;
- быть готовым к выходу воды;
- не прикладывать чрезмерное усилие, если резьба прикипела.
Если фильтр давно не чистили, пробка может откручиваться тяжело. В такой ситуации лучше не ломать корпус, а действовать аккуратно.
4. Достать и промыть сетку
После снятия пробки нужно вынуть сетку и очистить ее.
Что делать:
- достать сетчатый элемент;
- промыть водой;
- удалить ржавчину и мусор;
- аккуратно очистить ячейки;
- не деформировать сетку;
- проверить, нет ли разрывов;
- очистить внутреннюю часть корпуса.
Если сетка порвана или сильно деформирована, ее лучше заменить. Иначе мусор пойдет дальше по системе.
5. Проверить прокладку
После разборки старая прокладка может начать подтекать. Поэтому ее нужно осмотреть до сборки.
Проверьте:
- нет ли трещин;
- не стала ли прокладка жесткой;
- не деформировалась ли она;
- нет ли следов протечки;
- плотно ли она садится на место.
При сомнениях прокладку лучше заменить. Это дешевле, чем потом устранять течь на горячей системе.
6. Собрать и проверить герметичность
После чистки фильтр собирают обратно.
Порядок:
- поставить сетку на место;
- установить прокладку;
- аккуратно закрутить пробку;
- открыть краны;
- проверить соединение на течь;
- запустить насос;
- включить котел;
- проверить давление;
- стравить воздух, если он попал в систему;
- посмотреть, улучшилась ли циркуляция.
После чистки может немного измениться давление. Если часть воды вышла, систему нужно подпитать до рабочего значения.
Нужно ли сливать всю систему для чистки
Если грязевик установлен правильно, всю систему сливать не нужно. Достаточно перекрыть краны до и после фильтра. Тогда из корпуса выйдет только небольшой объем воды.
Сливать систему не приходится, если:
- есть отсечные краны;
- фильтр доступен;
- пробка расположена удобно;
- давление можно безопасно сбросить локально;
- рядом есть место для емкости.
Если кранов нет, возможны сложности:
- придется частично сливать контур;
- нужно сбрасывать давление;
- больше риск завоздушить систему;
- обслуживание занимает больше времени;
- после чистки потребуется подпитка и удаление воздуха.
Поэтому при монтаже грязевик нужно сразу ставить с кранами. Это небольшая экономия на установке может обернуться неудобным обслуживанием каждый сезон.
Что будет, если грязевик не чистить
Если фильтр забит, он превращается в препятствие для теплоносителя. Система начинает работать с повышенной нагрузкой.
Возможные последствия:
- падает циркуляция;
- радиаторы прогреваются хуже;
- котел перегревается;
- насос работает с нагрузкой;
- появляется шум;
- теплый пол греет неравномерно;
- расходомеры показывают слабый проток;
- грязь проходит дальше в клапаны и теплообменник;
- увеличивается риск поломки насоса;
- может потребоваться дорогой ремонт котла.
Иногда забитый грязевик принимают за неисправность насоса или котла. Перед заменой дорогого оборудования стоит сначала проверить фильтр.
Частые ошибки при установке и обслуживании
Ошибки монтажа и обслуживания встречаются часто. Из-за них грязевик либо плохо работает, либо его неудобно чистить.
Типичные ошибки:
- фильтр поставили против стрелки;
- пробку развернули вверх;
- грязевик спрятали за отделкой;
- не оставили места для ключа;
- не поставили краны до и после;
- забыли почистить после первого запуска;
- не проверили фильтр после промывки;
- поставили слишком маленький фильтр;
- перетянули пробку и повредили резьбу;
- собрали старую прокладку, которая потом потекла;
- считают грязевик полноценной очисткой теплоносителя;
- чистят фильтр только тогда, когда система уже плохо греет.
Грязевик должен быть доступным. Если для его чистки нужно разбирать короб, снимать мебель или сливать всю систему, узел установлен неудобно.
Где грязевик особенно нужен
В некоторых системах грязевик обязателен не формально, а практически. Без него оборудование быстро получает грязь.
Грязевик особенно нужен, если:
- дом старый;
- трубы металлические;
- радиаторы чугунные или старые стальные;
- котел меняют без полной промывки системы;
- установлен новый циркуляционный насос;
- есть теплый пол с коллектором;
- система недавно ремонтировалась;
- добавили новые радиаторы;
- использовался старый теплоноситель;
- есть гидрострелка;
- есть несколько контуров;
- установлен котел с чувствительным теплообменником.
После любого вмешательства в систему отопления фильтр нужно проверить. Даже аккуратный монтаж не гарантирует, что внутри не осталось мусора.
Когда одного грязевика недостаточно
Если система сильно загрязнена, грязевик будет быстро забиваться. В этом случае он не решает проблему, а только показывает ее.
Одного фильтра недостаточно, если:
- сетка забивается каждые несколько дней;
- вода в системе темная;
- много ржавчины;
- радиаторы забиты внутри;
- старые трубы продолжают разрушаться;
- теплоноситель давно не меняли;
- после промывки грязь продолжает идти;
- котел часто уходит в ошибку по циркуляции.
Что может понадобиться:
- промывка системы отопления;
- замена старых участков труб;
- промывка радиаторов;
- установка магнитного фильтра;
- нормальная подпитка подготовленной водой;
- балансировка контуров;
- проверка насоса;
- проверка теплообменника котла.
Если грязевик постоянно полный, нельзя просто чистить его бесконечно. Нужно искать источник загрязнений.
Можно ли ставить несколько грязевиков
В простой системе иногда достаточно одного фильтра на обратке перед котлом. В сложной системе может быть несколько грязевиков.
Несколько фильтров ставят:
- на общей обратке перед котлом;
- перед насосом теплого пола;
- перед смесительным узлом;
- перед отдельным теплообменником;
- на контуре после ремонта;
- перед чувствительной насосной группой.
Но ставить фильтры бездумно не нужно. Каждый грязевик создает сопротивление потоку и требует обслуживания.
Перед установкой нескольких фильтров нужно понимать:
- какой узел защищает каждый фильтр;
- удобно ли будет его чистить;
- не создаст ли он лишнее сопротивление;
- есть ли краны для обслуживания;
- не дублирует ли он другой фильтр без пользы.
Почему после чистки грязевика упало давление
После обслуживания давление может немного снизиться. Обычно это связано с тем, что часть воды вышла из корпуса фильтра.
Возможные причины:
- сбросили часть теплоносителя при разборке;
- попал воздух;
- не до конца открыли краны;
- появилась небольшая течь на пробке;
- система требует подпитки;
- после запуска вышел воздух через воздухоотводчик.
Что сделать:
- проверить герметичность пробки;
- открыть отсечные краны полностью;
- посмотреть давление на манометре;
- подпитать систему до рабочего значения;
- удалить воздух из радиаторов или воздухоотводчиков;
- проверить работу насоса и котла.
Если давление продолжает падать, нужно искать течь.
Можно ли чистить грязевик на горячем отоплении
Чистить грязевик на горячей системе не стоит. Это опасно.
Риски:
- ожог горячей водой;
- выход воды под давлением;
- повреждение резьбы из-за спешки;
- попадание воздуха в систему;
- резкий перепад давления;
- течь после сборки.
Правильнее:
- выключить котел;
- остановить насос;
- дождаться остывания теплоносителя;
- перекрыть краны;
- аккуратно разобрать фильтр.
Безопасность важнее скорости. Особенно если фильтр стоит рядом с котлом и теплоноситель сильно нагрет.
Если грязевик чистый, почему радиаторы холодные
Если фильтр чистый, нужно искать другие причины плохого прогрева.
Возможные варианты:
- воздух в радиаторах;
- закрыт кран;
- неправильно настроена балансировка;
- слабый насос;
- засорен сам радиатор;
- не работает термоголовка;
- ошибка котла;
- неправильно подобрана скорость насоса;
- закрыт байпас или контур;
- проблема с трехходовым клапаном.
Проверку лучше вести по порядку:
- убедиться, что краны открыты;
- стравить воздух;
- проверить давление;
- проверить насос;
- проверить грязевик;
- оценить балансировку;
- смотреть работу котла и клапанов.
Так проще найти причину и не менять исправные детали.
Как продлить срок службы грязевика и системы
Грязевик работает лучше, если система отопления в целом собрана и обслуживается правильно.
Полезные меры:
- промывать систему перед установкой нового котла;
- не оставлять монтажный мусор в трубах;
- использовать подходящий теплоноситель;
- не подпитывать систему грязной водой без необходимости;
- проверять фильтр после любых работ;
- не запускать старую систему без первичной чистки;
- ставить краны для обслуживания;
- не прятать фильтр в недоступное место;
- контролировать давление и циркуляцию;
- чистить грязевик перед сезоном.
Если система новая, чистый фильтр помогает сохранить котел и насос. Если система старая, грязевик позволяет вовремя понять, насколько много грязи ходит по контуру.
Заключение
Грязевик — небольшой, но важный элемент системы отопления. Он защищает котел, циркуляционный насос, клапаны, коллекторы и теплообменники от ржавчины, песка, окалины и монтажного мусора.
Основные правила простые:
- ставить грязевик перед защищаемым оборудованием;
- чаще всего — на обратке перед котлом;
- перед насосом — обязательно по ходу движения теплоносителя;
- соблюдать стрелку на корпусе;
- ориентировать пробку вниз или под углом вниз;
- оставлять доступ для чистки;
- ставить отсечные краны до и после;
- чистить после первого запуска, после промывки и перед сезоном.
В нормальной системе грязевик проверяют 1–2 раза в год. В старой или недавно промытой системе — чаще, по фактическому загрязнению. Если фильтр забивается постоянно, проблема не в самом грязевике: нужно искать источник ржавчины, шлама и мусора в системе отопления.
